MacDon FlexDraper FD75 Manual Del Operador página 153

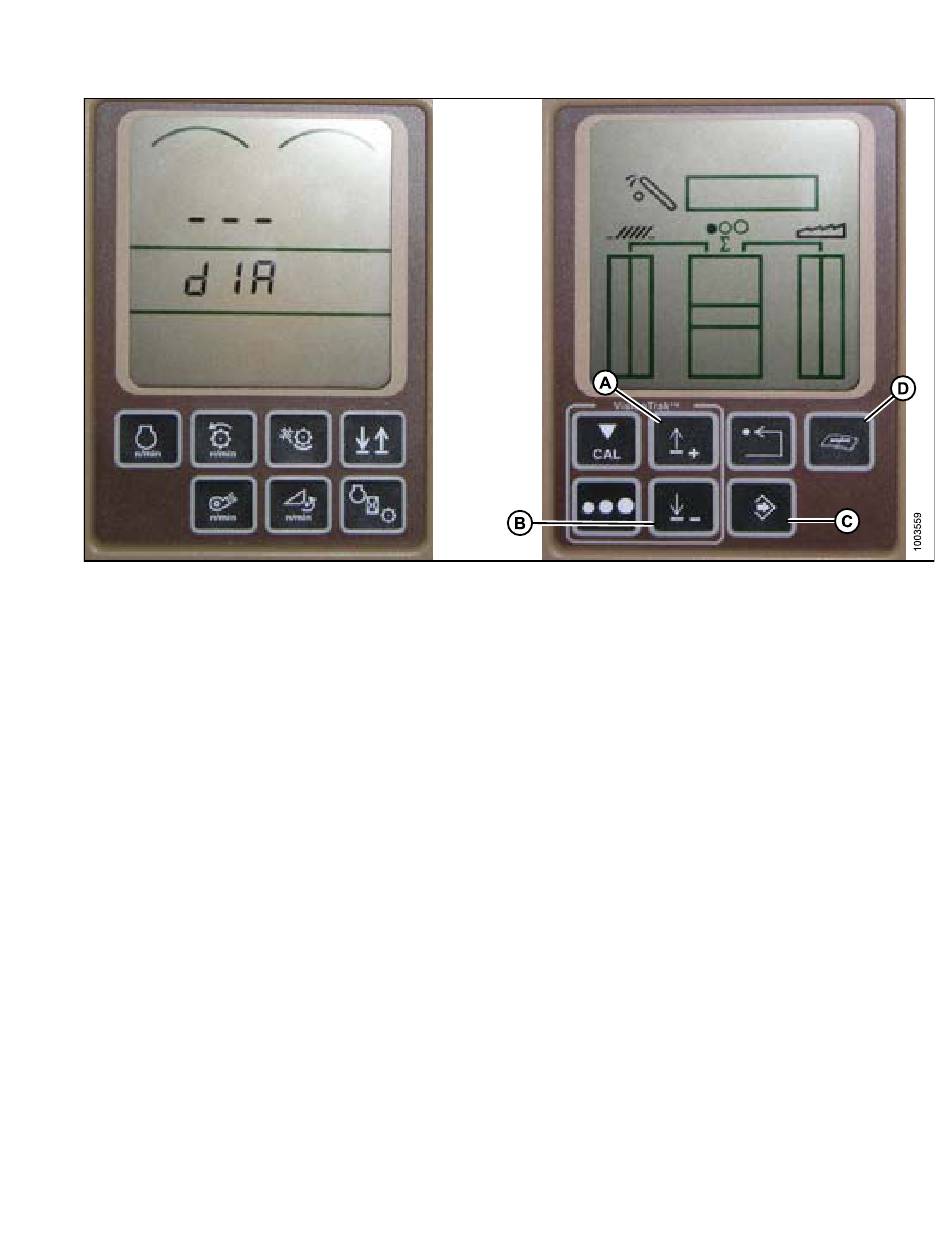

Figura 3.169: Monitor del sistema de altura de la plataforma (Header Height System, HHS) de la
cosechadora
4. Presione el botón DIAGNÓSTICO (D) en el monitor, y aparecerá DIA.
5. Presione el botón ARRIBA (A) hasta que aparezca EO1 en el monitor (esos son los ajustes de la plataforma).
6. Presione el botón ENTER (C).
7. Presione el botón ARRIBA (A) o el botón ABAJO (B) hasta que aparezca 24 en la parte superior del monitor
(esta es la lectura del tensión del sensor).
8. Asegúrese de que la flotación de la plataforma esté desbloqueada.
9. Arranque la cosechadora y baje por completo el embocador hasta el nivel del suelo.
NOTA:
Es posible que deba presionar el interruptor para bajar la plataforma durante unos segundos para
asegurarse de que el embocador haya bajado por completo.
10. Controle la lectura del sensor en el monitor.
11. Eleve la plataforma hasta que esté separada del suelo y luego controle nuevamente la lectura del sensor.
12. Ajuste los límites de tensión (consulte
encuentra entre los límites inferior y superior o si el rango entre estos límites no es suficiente (consulte la Tabla
3.10 Límites de tensión de la cosechadora, página
147830
OPERACIÓN
Ajuste de los límites de tensión, página
96).
135
98) si la tensión del sensor no se
Revisión A
