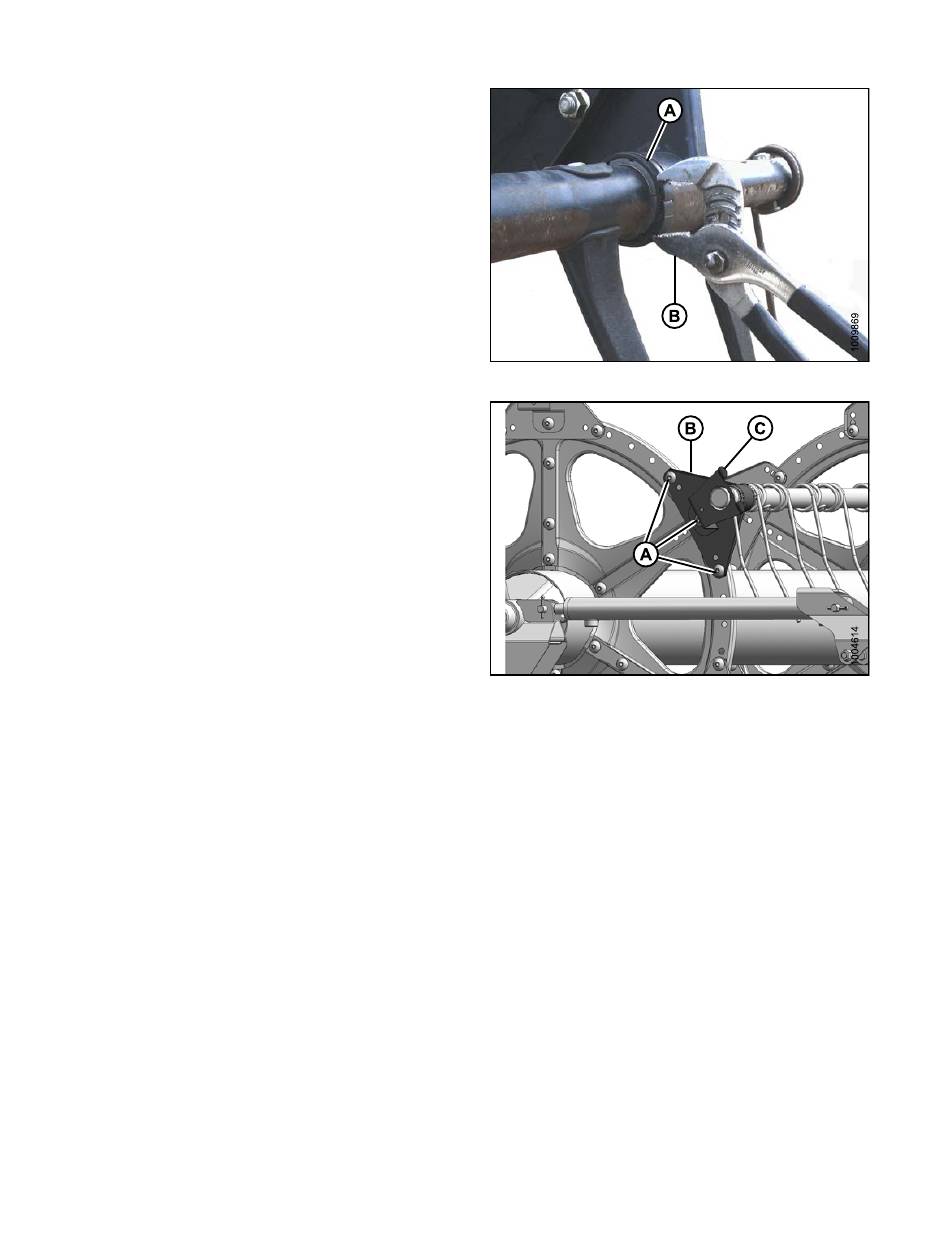

17. Ajuste la abrazadera (A) con pinzas de bloqueo de
canal modificadas (B) de modo que la presión del
diente NO mueva la abrazadera.
IMPORTANTE:
Si se ajusta en exceso la abrazadera, podría
romperse.
18. En el disco central, instale los tornillos (A) que fijan el
brazo (B) al disco.
19. En la sección final, instale con tornillos el brazo del
molinete (B) y el soporte de la tapa lateral (C) en la
ubicación correspondiente la barra de dientes (A).
Reinstalación de las tapas laterales
NOTA:
No hay tapas laterales en los discos centrales.
147830
MANTENIMIENTO Y SERVICIO
Figura 5.228: Abrazadera
Figura 5.229: Sección final
