ACOPLAMIENTO O DESACOPLAMIENTO DE LA PLATAFORMA
7. Quite la tuerca de 9/16 pulgadas del tornillo (C).
8. Gire el pestillo (A) hacia abajo con una llave de
15/16 pulgadas (24 mm) en el hexagonal (B) para
levantar ligeramente la cubierta de alimentación de
modo que pueda retirarse ese tornillo (C).
9. Gire el pestillo (A) hacia arriba y hacia la parte posterior
para bajar la plataforma del adaptador y desenganchar
el tubo de la batea de paso (D).
10. Vuelva a instalar el tornillo (C).
11. Repita el procedimiento para el otro lado de la cubierta
de la lona de alimentación.
12. Desenganche las trabas de seguridad del molinete,
arranque el motor, baje el molinete y levante la
plataforma por completo. Detenga el motor, quite la
llave y enganche las trabas de seguridad de elevación
de la cosechadora.
13. Afloje la tuerca y el tornillo (A) y desenganche el
gancho (B) de la pata en ambos lados del adaptador.
14. Gire el gancho a (B) 90° para el almacenamiento, y
vuelva a ajustar el tornillo (A) y la tuerca.
147830

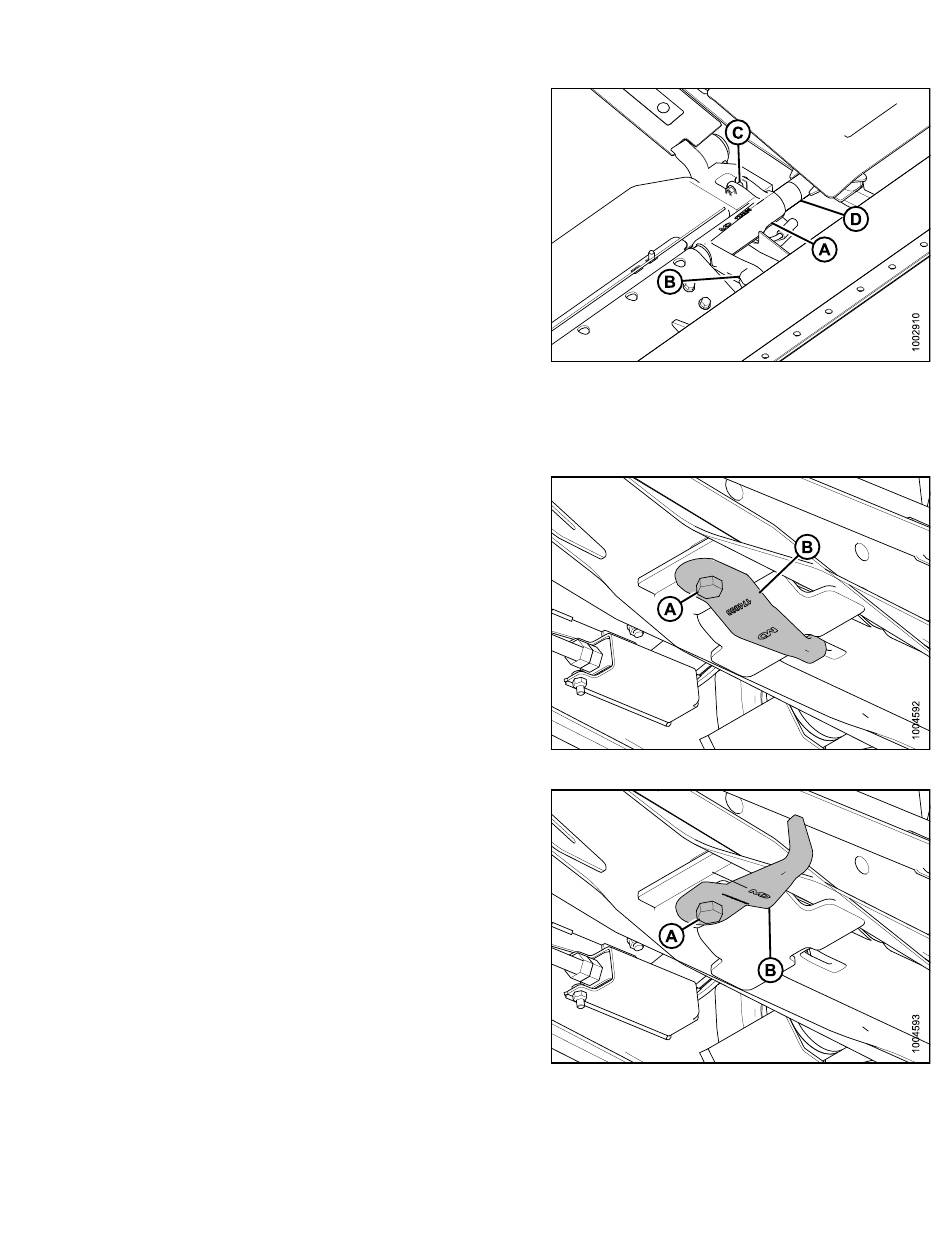

Figura 4.102: Pestillo del adaptador
Figura 4.103: Parte inferior del adaptador
Figura 4.104: Parte inferior del adaptador
