ACOPLAMIENTO O DESACOPLAMIENTO DE LA PLATAFORMA
3. Asegúrese de que los pestillos (A) en las esquinas
delanteras del adaptador estén girados hacia la parte
posterior del adaptador.
ATENCIÓN
Asegúrese de que no haya ninguna persona cerca de
la máquina antes de encender el motor o activar los
mandos de la plataforma.
4. Arranque el motor y baje el embocador de la
cosechadora para que los brazos del adaptador (B)
estén alineados con los canales de balance de la
plataforma (B).
5. Conduzca un poco hacia adelante mientras mantiene
la alineación entre los brazos del adaptador (A) y los
canales de balance de la plataforma (B).
6. Mantenga los brazos del adaptador (A) justo debajo
de los canales de balance (B) para asegurarse de que
las patas del adaptador se asienten adecuadamente
en los soportes de conexión de la plataforma en (C).
IMPORTANTE:
Mantenga alejadas las mangueras hidráulicas para
evitar que se produzcan daños al momento de
conducir hacia la plataforma.
7. Continúe hacia adelante hasta que los brazos del
adaptador (A) entren en contacto en los canales de
balance (C).
8. Ajuste la longitud de la unión central (A) con el
sistema hidráulico del ángulo de la plataforma hasta
aproximadamente alinear el ojo (B) de la unión central
con el orificio del soporte de la plataforma.
9. Apague el motor y quite la llave.
147830

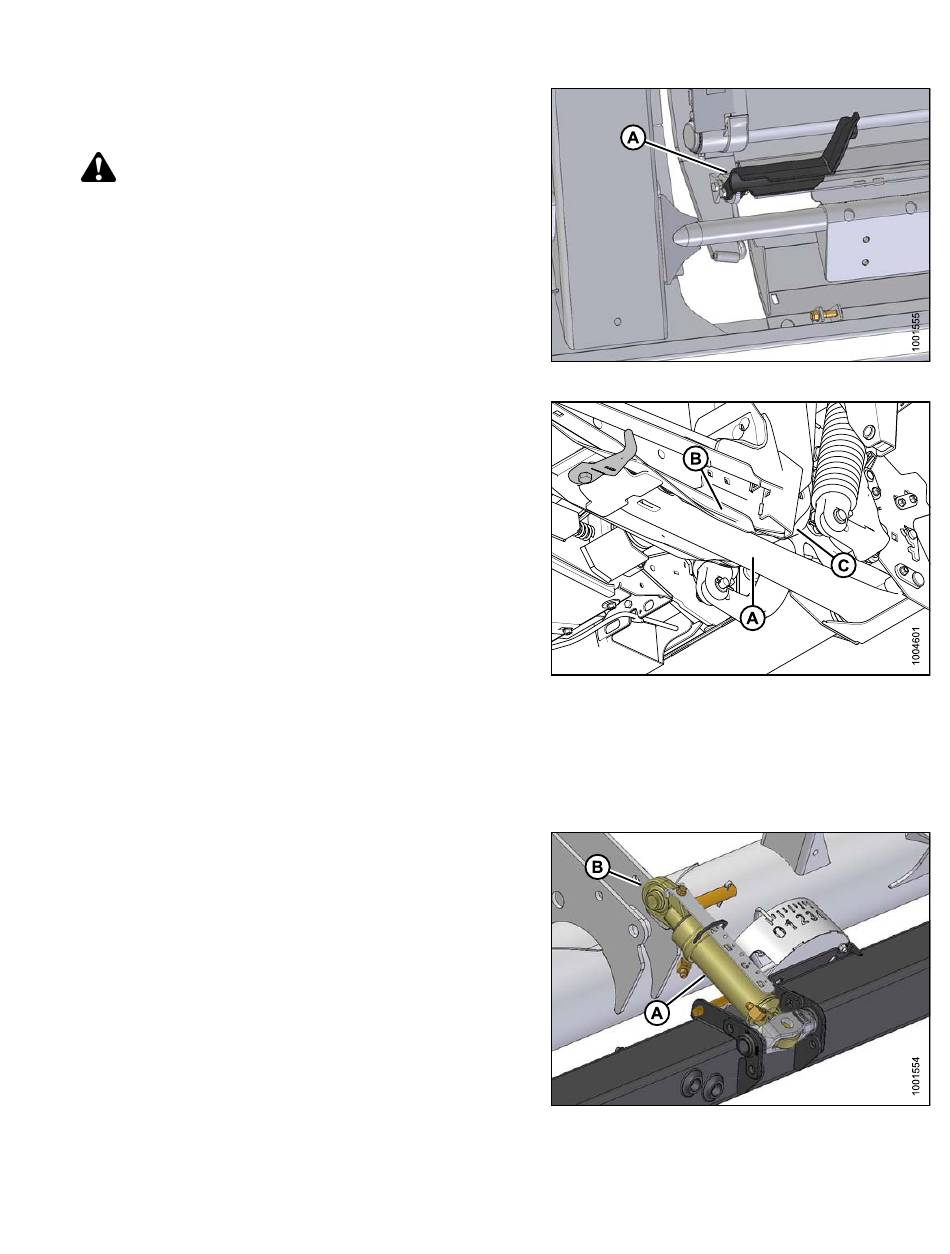

Figura 4.113: Pestillos
Figura 4.114: Parte inferior del adaptador
Figura 4.115: Unión central
