2 Instalación y puesta en servicio
2.6.8 El circuito MOTORS ON/MOTORS OFF
Continuación

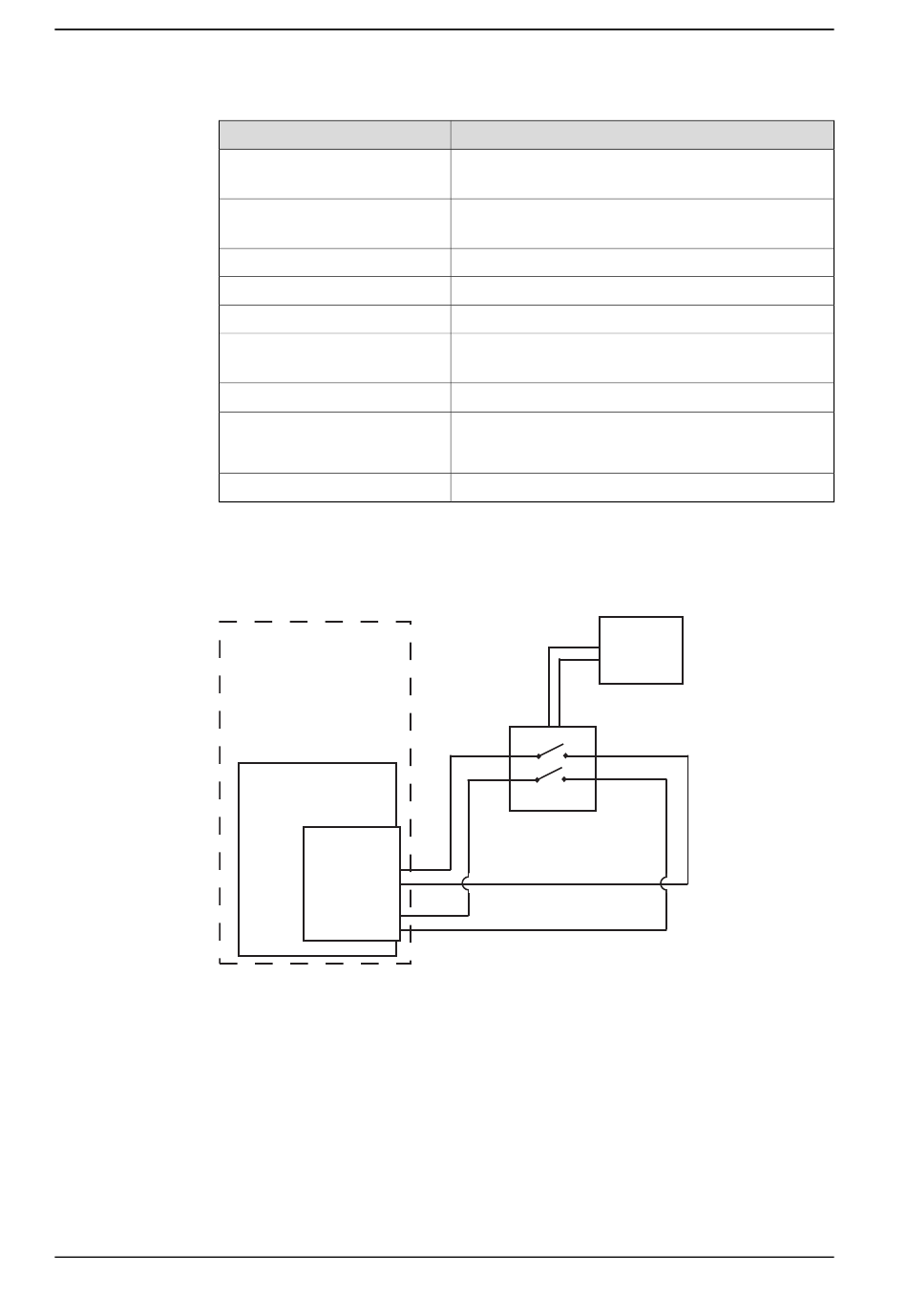

Datos técnicos por cadena
Interruptor de fin de carrera
Conectores externos
GS/AS carga a 24 V
GS/AS cerrado "1"
GS/AS abierto "0"
Alimentación externa de
GS/AS/SS
GS/AS Tiempo de filtro
Potencial máx. respecto a la tierra
del armario y a otros grupos de
señales.
Tipo de señales
1) Al conectar por ejemplo un PLC de seguridad a un paro de seguridad, asegúrese
de que los impulsos de comprobación de seguridad no duren más de 2,0 ms. En
otro caso debe conectar un relé de seguridad entre ellos. Consulte la figura
siguiente.
en0900000482
Continúa en la página siguiente
88
IRC5 Compact
Safety board (A21)
Contact X9
X9.30 (AS1+)
X9.31 (24 V)
X9.22 (AS2-)
X9.20 (0 V)
© Copyright 2009-2018 ABB. Reservados todos los derechos.
Carga: 300 mV
Caída máx. de tensión máxima: 1 V
Carga: 10 mA
Caída máx. de tensión máxima: 4 V
25 mA
>18 V
< 5 V
Máx. + 35 V CC
Mín. - 35 V CC
1 )
2,0 ms
300 V
Señales de control
Safety PLC
Safety relay
