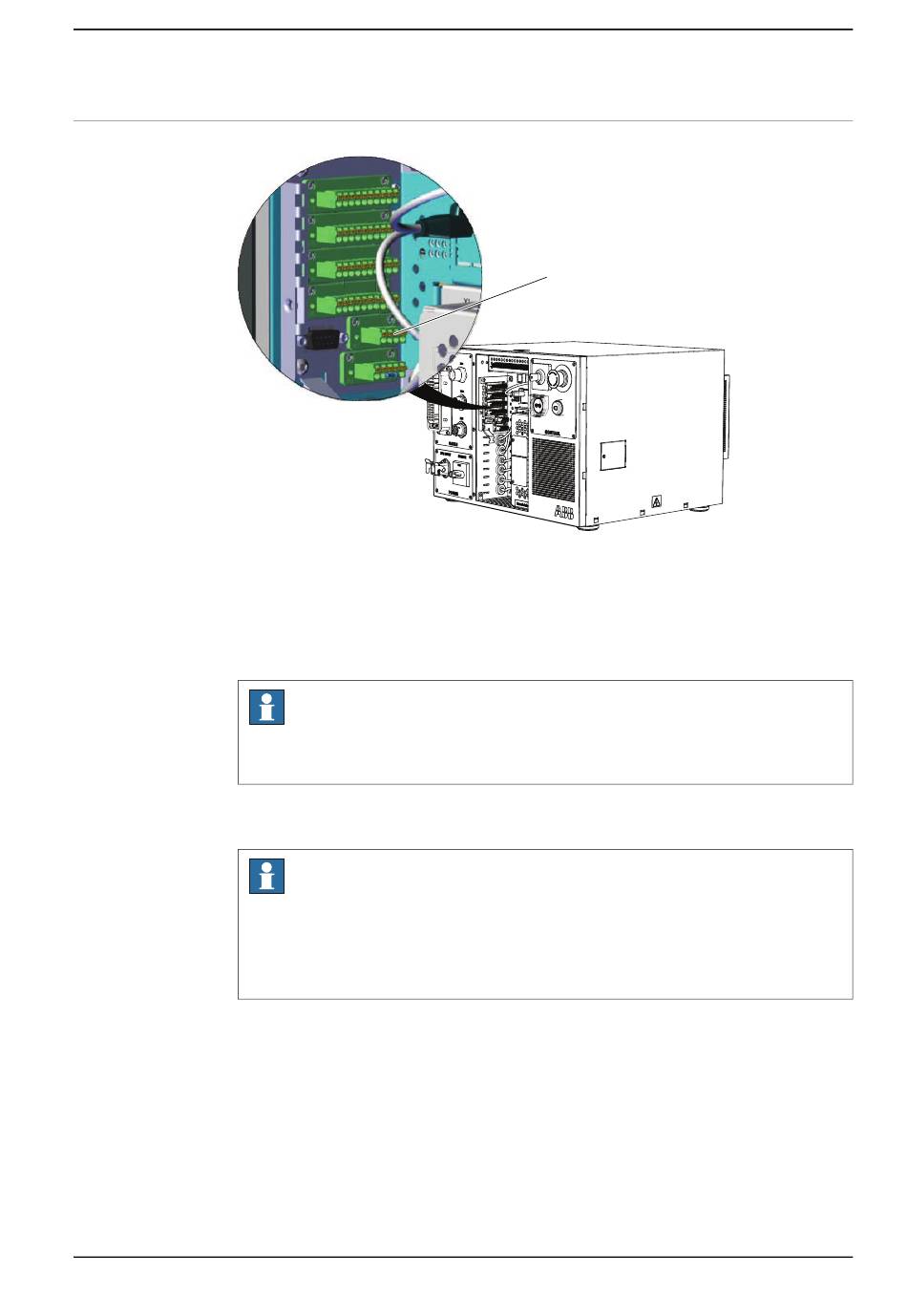

XS16 Fuente de alimentación
xx1500002928
Este conector está conectado internamente con la unidad de E/S (DSQC 652) y la
unidad de distribución de alimentación.
Contiene las siguientes señales:
Para obtener más detalles acerca de la conexión, consulte el diagrama de circuitos
para IRC5 Compact controller.
Manual del producto - IRC5 Compact
3HAC047138-005 Revisión: J
• Alimentación de 24 V
Nota
El consumo total del usuario para una fuente de alimentación a 24 V desde XS16
no debe rebasar los 6 A.
Nota
Los conectores de alimentación macho se suministran con el controlador
Compact. El controlador de alimentación está incluido en el mismo cable que el
conector DeviceNet (3HAC054250-001). El conector de puente forma parte del
cable 3HAC049564-001.
© Copyright 2009-2018 ABB. Reservados todos los derechos.
2 Instalación y puesta en servicio
2.6.7 Descripciones de los conectores XS7 - XS17
XS16
Continúa en la página siguiente
