2 Instalación y puesta en servicio
2.6.6 Montaje del conector
Continuación
3
4
80
Acción

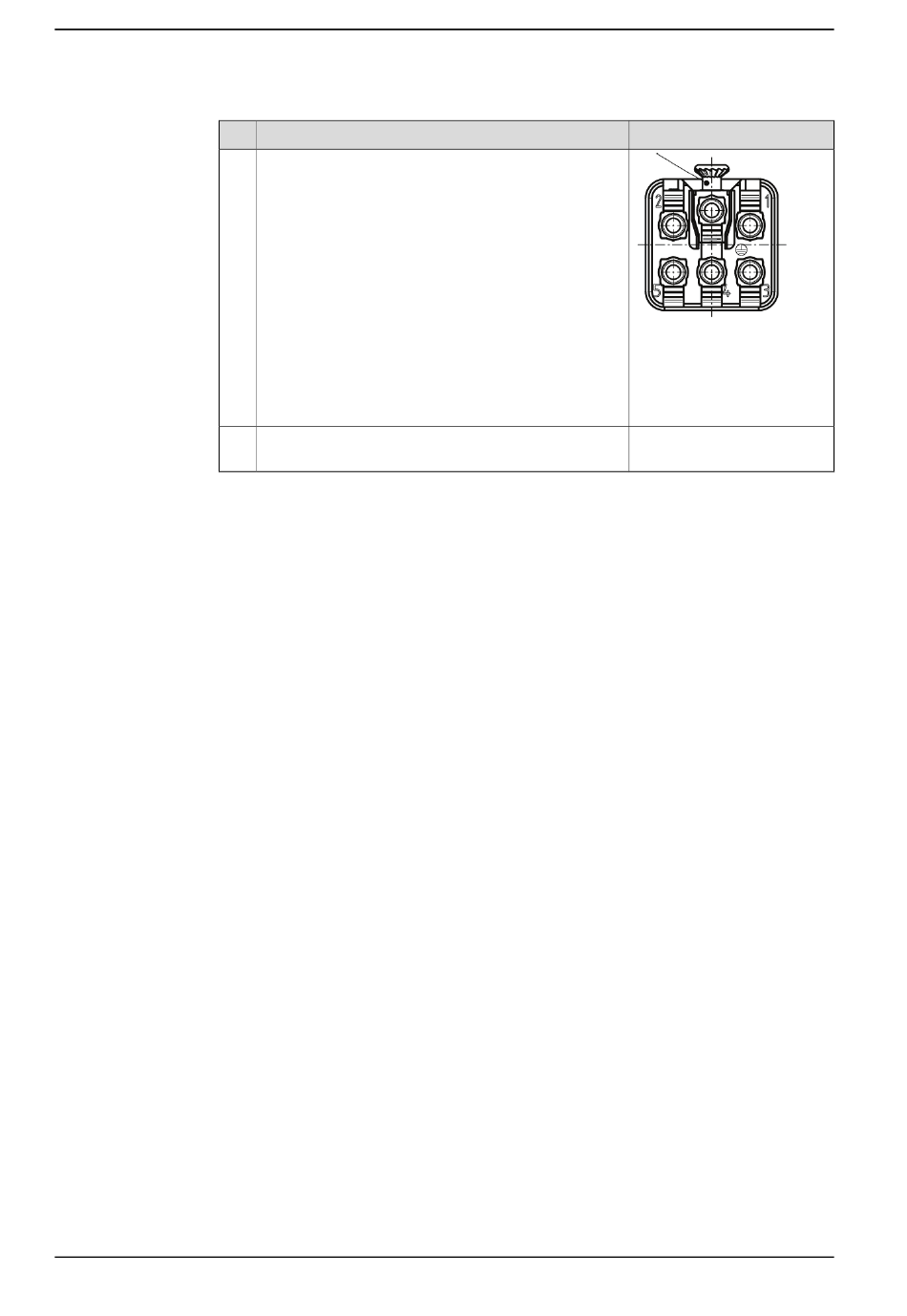

Conecte los hilos de acuerdo con la figura. Utilice un
destornillador para apretar el contacto.
Ensamble el conector montando el capuchón y el co-
nector hembra y apriete los tornillos.
© Copyright 2009-2018 ABB. Reservados todos los derechos.
Nota/figura
xx0900000366
Para monofásico:
• X0.1 - Línea de fase
• X0.2 - Línea de neutro
• X0.PE - Hilo de tierra
