7
Montaje
Utilice este procedimiento para montar el ordenador de ejes.
1
2
3
Manual del producto - IRC5 Compact
3HAC047138-005 Revisión: J
Acción
Retire los siete tornillos de fijación y eleve
cuidadosamente la placa del ordenador de
ejes en línea recta hacia arriba.
Acción
PELIGRO
Antes de iniciar cualquier trabajo en el inte-
rior del armario, tenga en cuenta la informa-
ción de seguridad de la sección
de que la alimentación principal esté apaga-
da en la página 25.
DESCARGA ELECTROSTÁTICA
La unidad es sensible a las descargas elec-
trostáticas. Antes de manipular la unidad,
lea la información de seguridad de la sec-
ción La unidad es sensible a las descargas
electrostáticas en la página 33
Monte suavemente la placa del ordenador
de ejes en la cubierta y monte los tornillos
de fijación.
© Copyright 2009-2018 ABB. Reservados todos los derechos.
4.13 Sustitución del ordenador de ejes
Información/figura

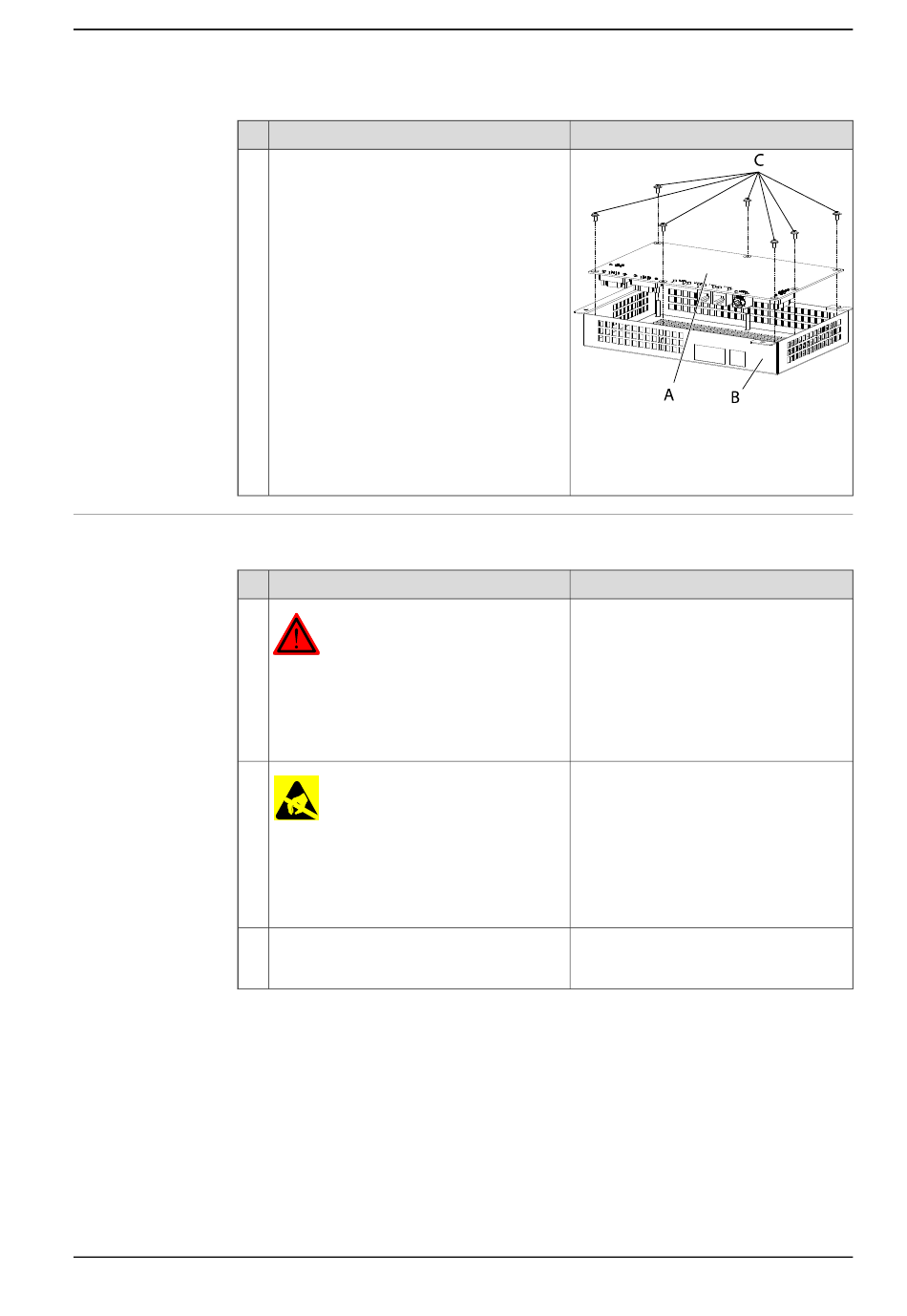

xx1000000953
A Placa del ordenador de ejes
B Cubierta del ordenador de ejes
C Tornillos de fijación
Información/figura
Asegúrese
Continúa en la página siguiente
4 Reparación
Continuación
