2 Instalación y puesta en servicio
2.11.1 Instalación del panel de control externo
Continuación
8
9
10
11
12
13
14
15
108

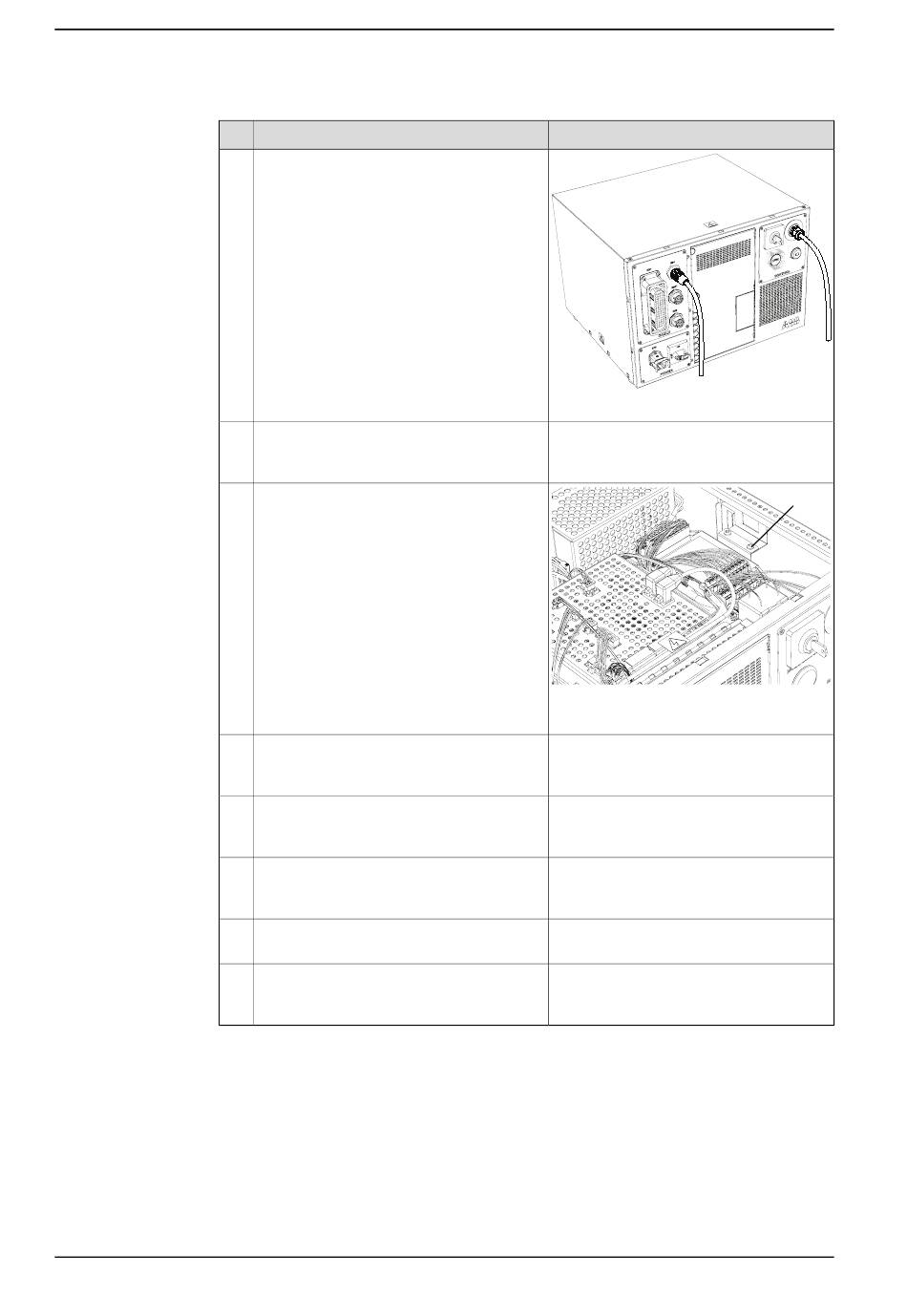

Acción
Conecte el cable del arnés del panel de
control externo al controlador a través del
orificio para el pulsador de paro de emer-
gencia y apriete el pasacables estanco.
Tape los orificios para el botón Motors ON
y el selector de modo en el controlador,
utilizando conectores de puente.
Conecte el cable de tierra al terminal de
tierra del interior del armario.
Conecte los conectores de señales
Ext.A21.X6 y Ext.A21.X9 a los conectores
X6 y X9 de la tarjeta de seguridad.
Sujete los cables con bridas y asegure los
tornillos de fijación de la unidad de contac-
tores y la unidad de tarjeta de seguridad.
Monte el arnés del panel de control externo
en el armario de pared con cuatro tornillos
de fijación.
Conecte los conectores y el cable de tierra
en el interior del armario de pared.
Monte el panel frontal del panel de control
externo en el armario de pared con cuatro
tornillos de fijación.
