Adquisición de formas de onda mediante los canales digitales
Al presionar [Run/Stop] Ejecutar/Detener o [Single] Ind ividual para usar el
osciloscopio, el aparato examina el voltaje de entrada en cada sonda de entrada.
Cuando se cumplen las condiciones de disparo, el osciloscopio dispara y presenta
la adquisición.
Para los canales digitales, cada vez que toma una muestra, el osciloscopio
compara el voltaje de entrada con el umbral lógico. Si el voltaje es superior al
umbral, el aparato almacena un 1 en la memoria de muestras; de lo contrario,
almacena un 0.
Para ver los canales digitales mediante Escala automática
Cuando se conectan señales a los canales digitales — recuerde conectar a tierra —
Escala automática los configura y muestra rápidamente.
• Para configurar rápidamente el instrumento, presione la tecla [AutoScale] Escala

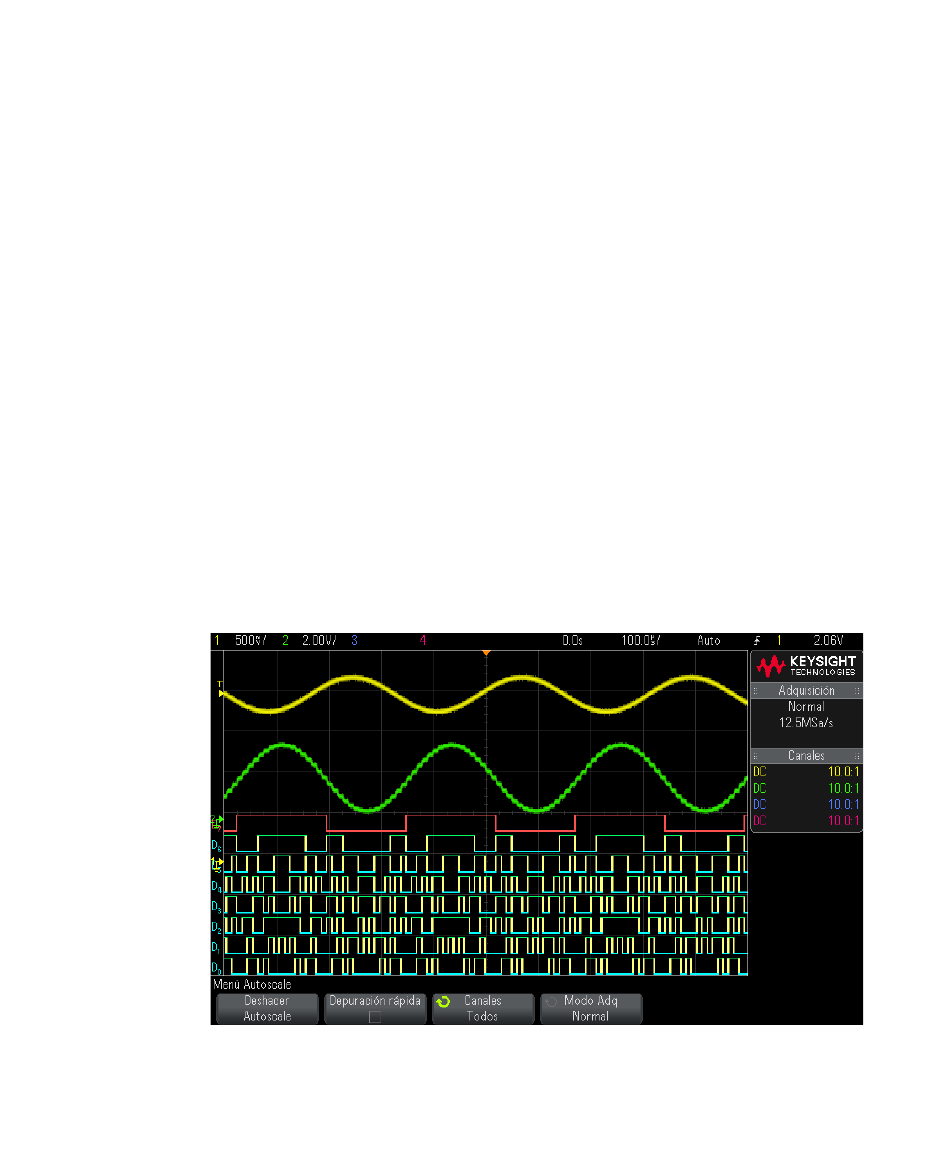

Imagen 20 Ejemplo: Escala automática de canales digitales (sólo en modelos MSO)
Osciloscopios Keysight InfiniiVision 3000 serie X Guía del usuario
automática.
