Formas de onda matemáticas
• Ciclo de trabajo
• Tiempo de elevación
• Tiempo de caída
Use la tecla programable Umbrales para acceder al menú Umbrales de medición.
Consulte
Si no se puede hacer la medición de alguna parte de una forma de onda, la salida
de la función tendencia será un agujero (es decir, sin valor) hasta que se pueda
realizar una medición.
Gráfico de tiempo de bus lógico
La función Gráfico de tiempo de bus lógico (disponible con la licencia de
mediciones matemáticas avanzadas DSOX3ADVMATH) muestra los valores de los
datos de bus como una forma de onda analógica (como una conversión D/A).
Cuando el valor de bus está en transición, la salida de la función es el último
estado estable del bus.

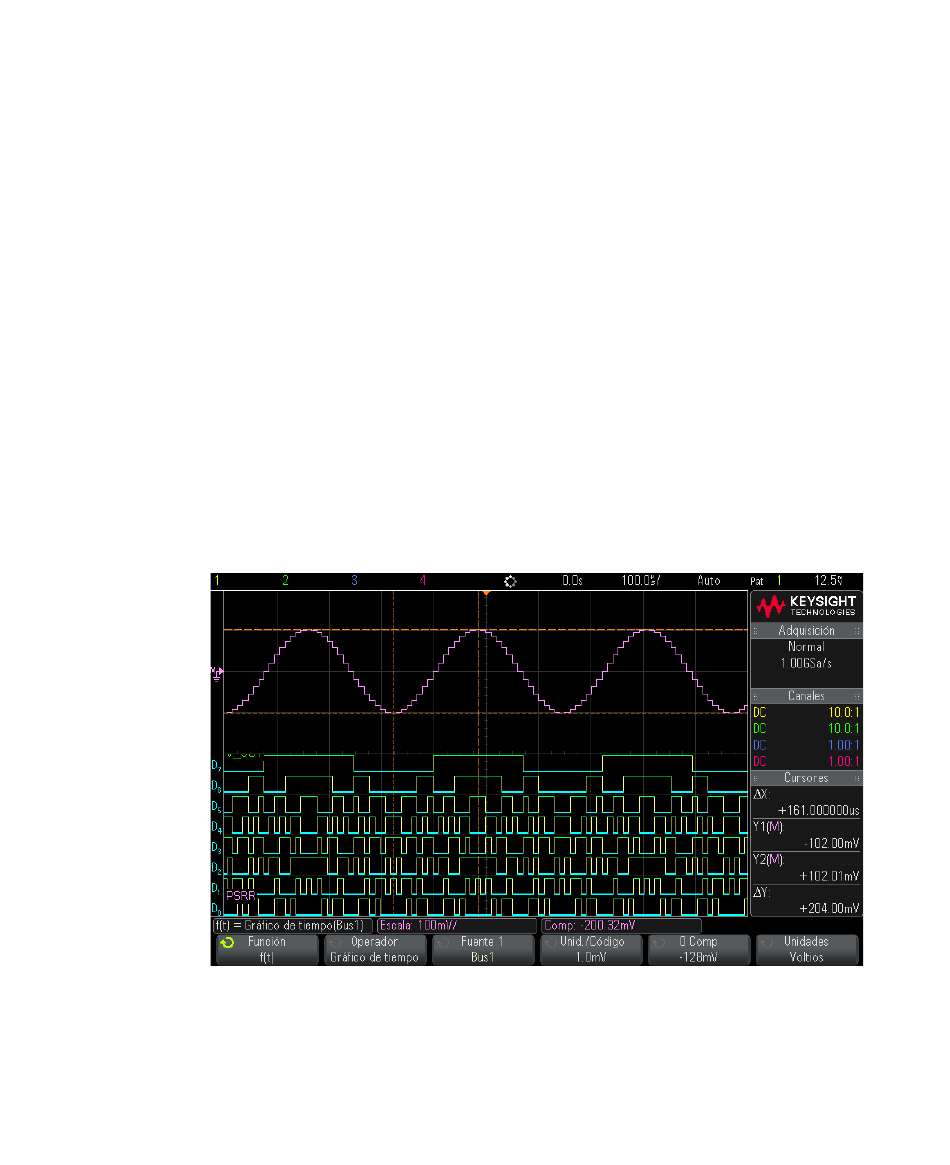

Imagen 18 Ejemplo de gráfico de tiempo de bus lógico
104
"Umbrales de mediciones"
Osciloscopios Keysight InfiniiVision 3000 serie X Guía del usuario
en la página 243.
