Formas de onda matemáticas
Filtro de paso alto y de paso bajo
Las funciones del filtro de paso alto y de paso bajo (disponible con la licencia de
mediciones matemáticas avanzadas DSOX3ADVMATH) aplican el filtro a la forma
de onda fuente seleccionada y muestran el resultado en la forma de onda
matemática.
El filtro de paso alto es un filtro de paso alto de un solo polo.
El filtro de paso bajo es un filtro Bessel-Thompson de orden 4.
Use la tecla programable de Ancho de banda para seleccionar la frecuencia de corte
de filtro -3 dB.
La relación de la frecuencia Nyquist de la señal de entrada y la frecuencia -3 dB de corte
N O TA
seleccionada afecta a la cantidad de puntos disponibles en la salida, y bajo ciertas
circunstancias, no hay puntos en la forma de onda de salida.

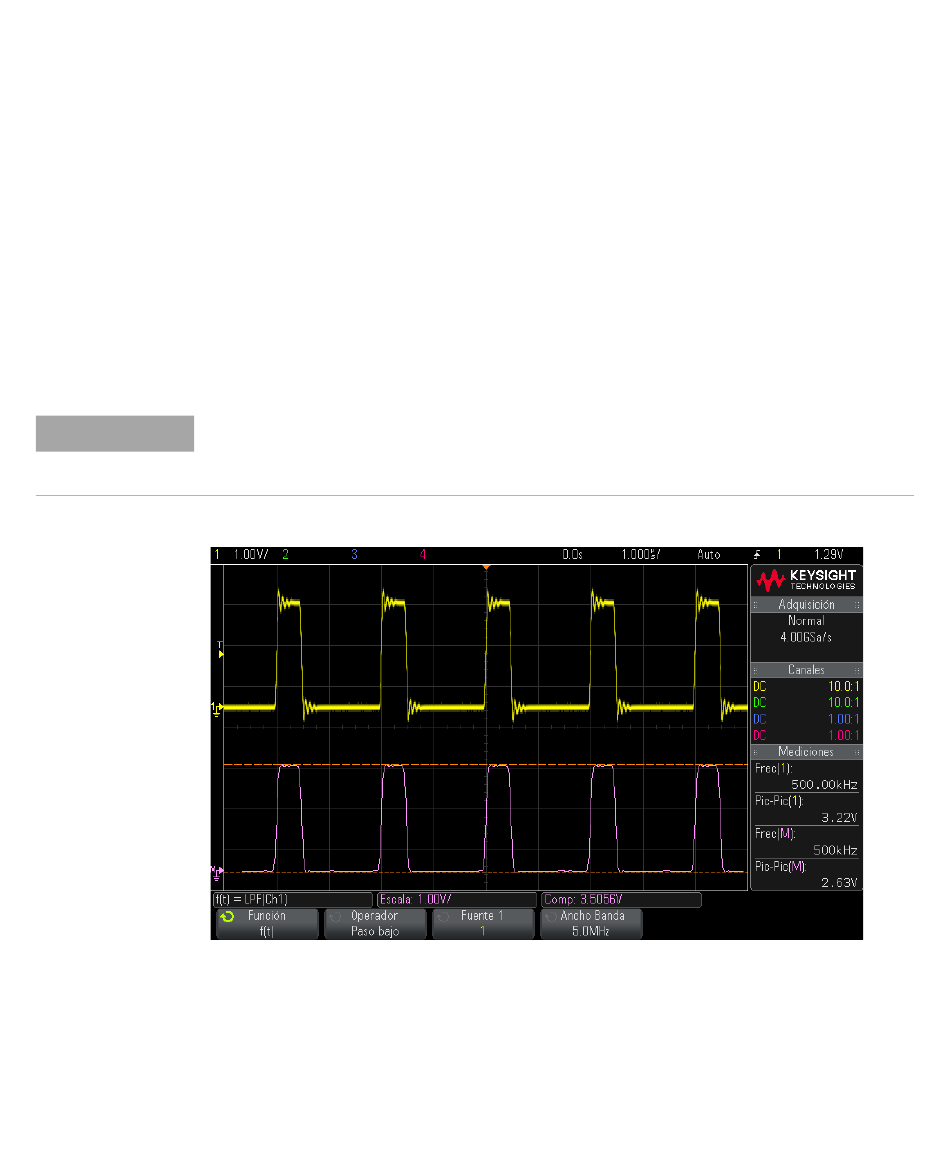

Imagen 15 Ejemplo de filtro de paso bajo
Osciloscopios Keysight InfiniiVision 3000 serie X Guía del usuario
