Canales digitales
Impedancia de entrada
Las sondas lógicas son sondas pasivas, que ofrecen alta impedancia de entrada y
mucho ancho de banda. Suelen brindar un poco de atenuación de la señal al
osciloscopio, por lo general 20 dB.
La impedancia de entrada de las sondas pasivas se suele especificar en resistencia
y capacitancia paralela. La resistencia es la suma del valor del resistor de la punta
y la resistencia de entrada del instrumento probado (consulte la figura siguiente).
La capacitancia es la combinación en serie del condensador de compensación de
punta y el cable, más la capacitancia del instrumento en paralelo con la
capacitancia a tierra de la punta errática. Si bien esto resulta en una
especificación de impedancia de entrada que es un modelo preciso para CC y
frecuencias bajas, el modelo de alta frecuencia de la entrada de sonda es más útil
(consulte la figura siguiente). Este modelo de alta frecuencia toma en cuenta la
capacitancia a tierra de la punta pura y también la resistencia de la punta en serie
y la impedancia característica del cable (Z

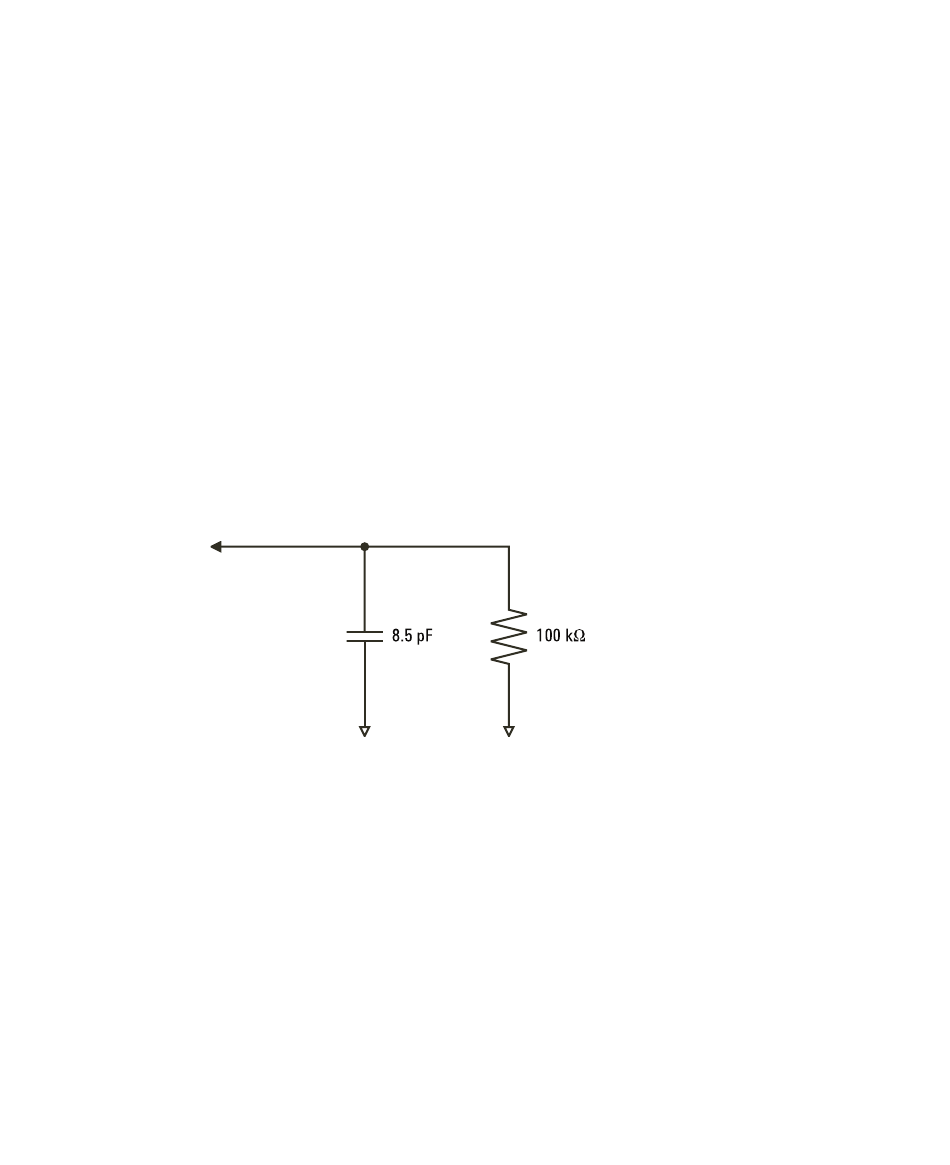

Imagen 21 Circuito equivalente de sonda de CC y baja frecuencia
124
).
o
Osciloscopios Keysight InfiniiVision 3000 serie X Guía del usuario
