Formas de onda matemáticas
Use la tecla programable Unidades/Cód igo para especificar el valor analógico
equivalente de cada incremento en el valor de datos del bus.
Use la tecla programable Compensación 0 para especificar el valor analógico
equivalente de un valor de datos del bus cero.
Use la tecla programable Unidades para especificar los tipos de valores que los
datos del bus representan (voltios, amperios, etc.).
Véase también
•
"Gráfico de estado de bus lógico"
en la página 105
Gráfico de estado de bus lógico
La función del Gráfico de estado de bus lógico (disponible con la licencia de
mediciones matemáticas avanzadas DSOX3ADVMATH) muestra los valores de los
datos de bus, que se ejemplifica en un borde de señal de reloj, como una forma de
onda analógica (como una conversión D/A).

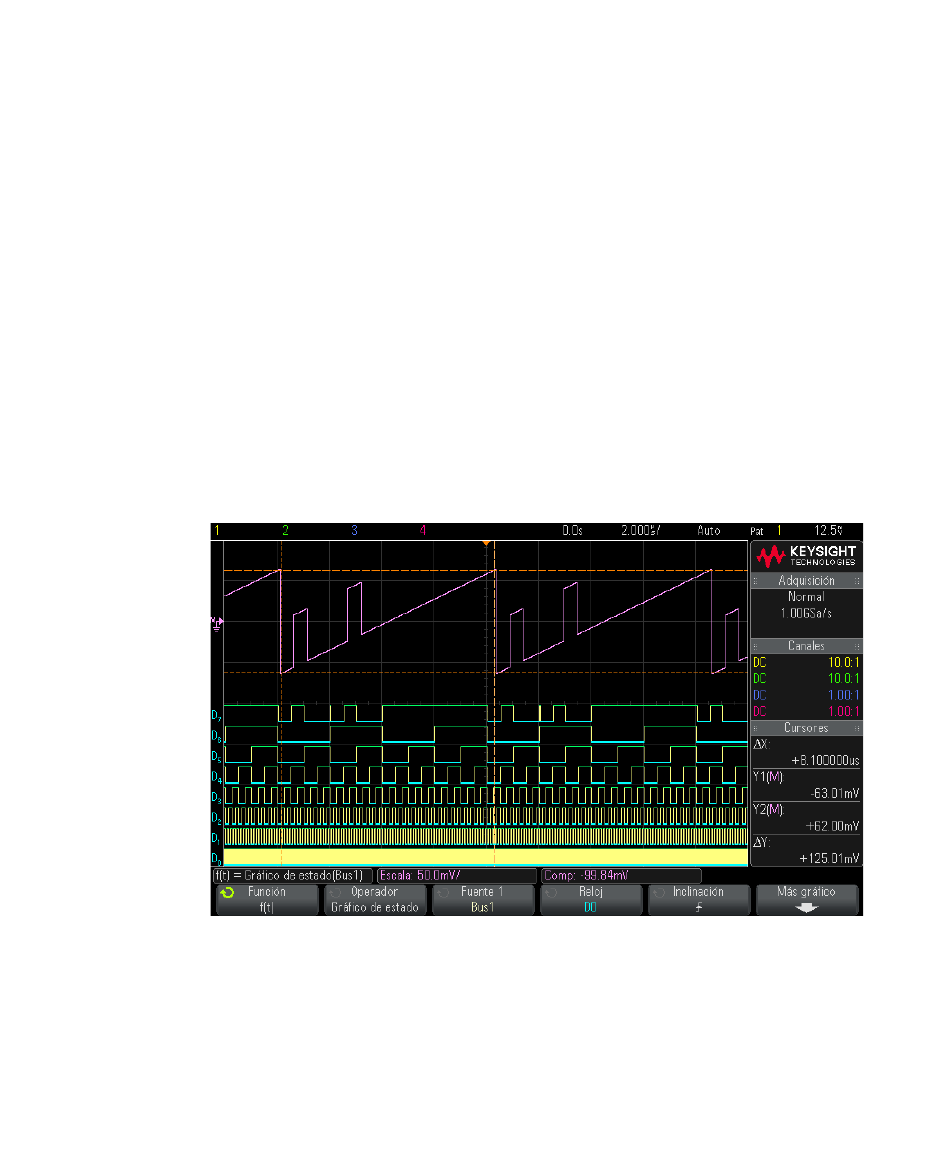

Imagen 19 Ejemplo de gráfico de estado de bus lógico
Use la tecla programable Reloj para seleccionar la señal de reloj.
Use la tecla programable Inclinación para seleccionar el borde de la señal de reloj
que se utilizará.
Osciloscopios Keysight InfiniiVision 3000 serie X Guía del usuario
105
