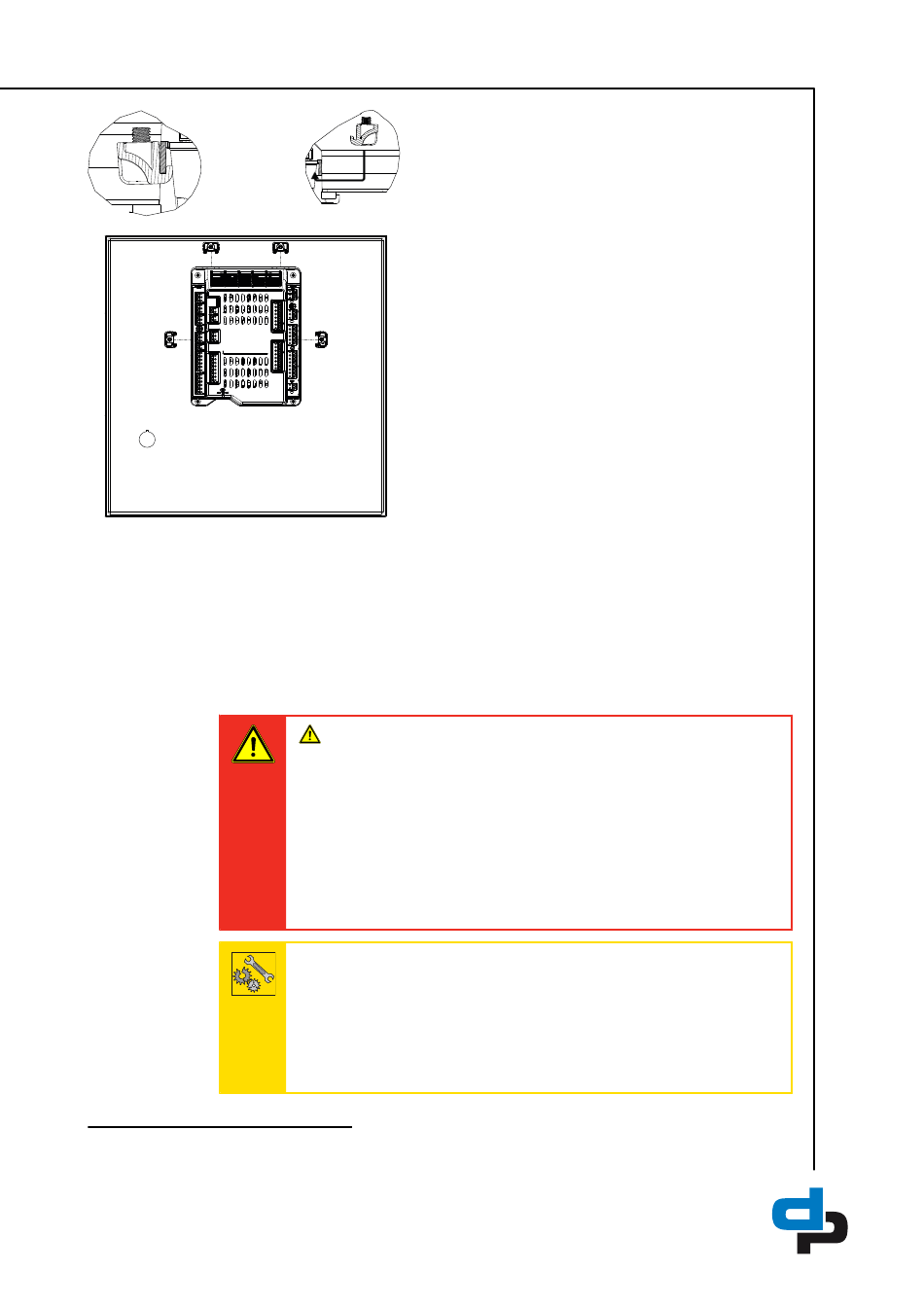

Fig. 5: Posición de los bloques de montaje
3. Colocar los cuatro bloques de montaje en sus ranuras arriba (2 uds.), así como a la
izquierda (1 ud.) y a la derecha (1 ud.) del dispositivo de control.
4. Apretar las varillas roscadas en los bloques de montaje (desde atrás) con una llave
Allen de 2,5 mm a un máximo de 0,2 Nm. Asegurarse de que las varillas roscadas solo
se aprieten hasta que la junta de espuma quede prensada y la carcasa de plástico
entre en contacto con el armario de distribución.
5.4 Conexiones eléctricas
1
PELV = Protective-Extra-Low-Voltage. Las entradas de los contactos de la protección térmica no están aisladas
galvánicamente de los circuitos PELV de las entradas de control, salidas digitales de 24 V e interfaz de mantenimiento.
PELIGRO
Instalación eléctrica inadecuada
Peligro de muerte por descarga eléctrica.
Ø Los trabajos en el sistema eléctrico deben reservarse exclusivamente a
electricistas (DIN VDE 0105 - sección 1/07.83).
Ø Antes de llevar a cabo trabajos en los circuitos eléctricos deje sin tensión
la instalación y asegúrese de que no se pueda volver a conectar a ella.
Asegúrese de que las personas estén protegidas por PELV
Ø Conecte únicamente de forma directa la protección del motor con
aislamiento seguro conforme a EN 50178 (VDE 0160).
ATENCIÓN
Conexión eléctrica inadecuada
¡Daños materiales!
Ø Tener en cuenta y seguir las indicaciones de conexión de los proveedores
locales de energía eléctrica.
Ø Comprobar el tipo de corriente y tensión de la conexión de alimentación a
red.
1)
.
19 / 84
