DPlus Automation Systems Metra B Serie Manual Técnico De Instalación

Cuadro electronico para uno motor 110vac/230vac
Ocultar thumbs
Tabla de contenido

Publicidad

Enlaces rápidos

Descargar este manual
MANUALE TECNICO D'INSTALLAZIONE
TECHNICAL INSTALLATION MANUAL
MANUAL TÉCNICO DE INSTALACIÒN
MANUEL TECHNIQUE D'INSTALLATION
IT
CENTRALE DI COMANDO 1 MOTORE 110Vac/230Vac
EN
ELECTRONIC CONTROL PANEL FOR ONE 110Vac/230Vac MOTOR
ES
CUADRO ELECTRONICO PARA UNO MOTOR 110Vac/230Vac
FR
CENTRALE ELECTRONIQUE DE COMMANDE 1 MOTEUR 110Vac/230Vac

Publicidad

Tabla de contenido
loading

Manuales relacionados para DPlus Automation Systems Metra B Serie

Resumen de contenidos para DPlus Automation Systems Metra B Serie

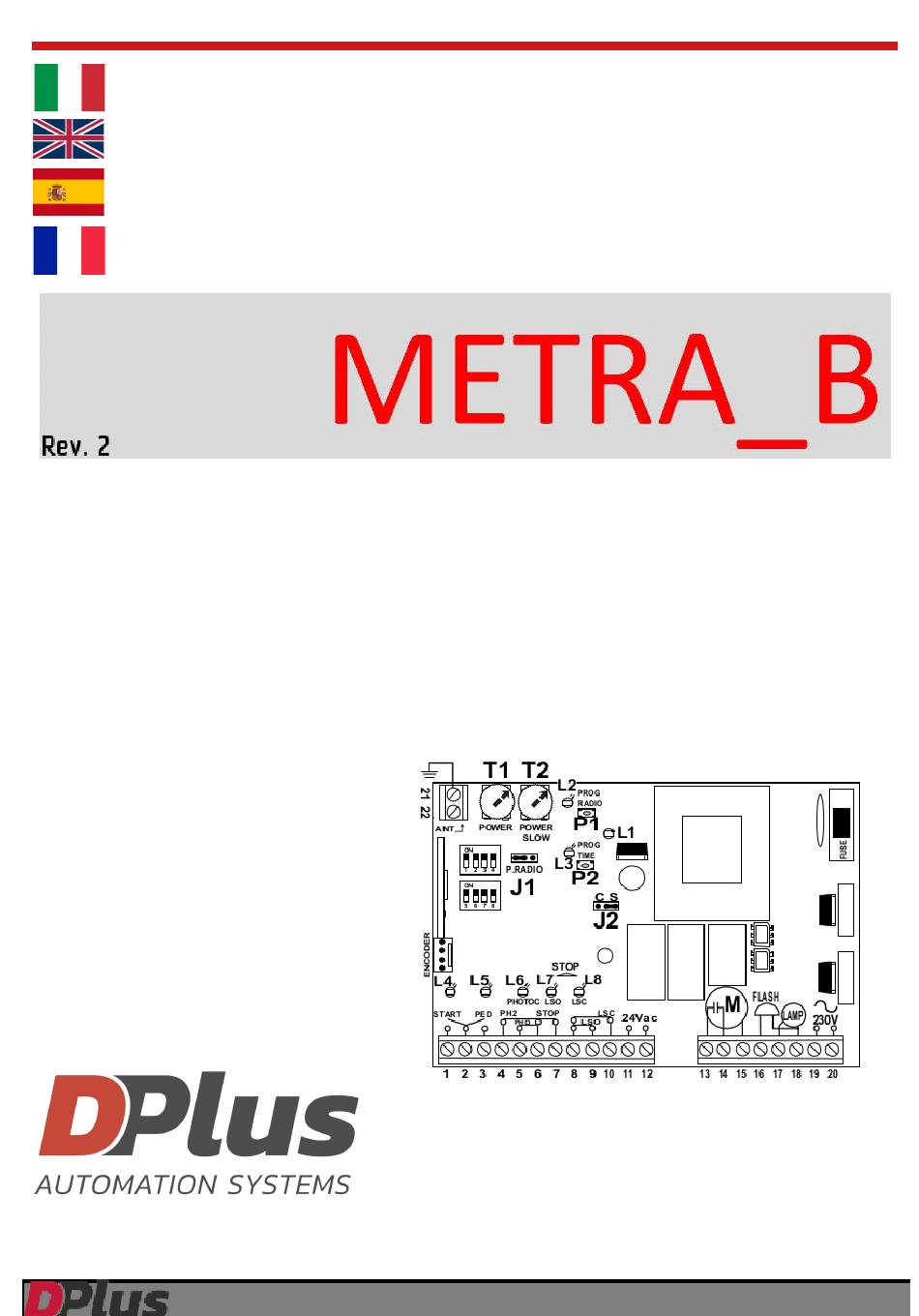

  • Página 1 MANUALE TECNICO D'INSTALLAZIONE TECHNICAL INSTALLATION MANUAL MANUAL TÉCNICO DE INSTALACIÒN MANUEL TECHNIQUE D'INSTALLATION CENTRALE DI COMANDO 1 MOTORE 110Vac/230Vac ELECTRONIC CONTROL PANEL FOR ONE 110Vac/230Vac MOTOR CUADRO ELECTRONICO PARA UNO MOTOR 110Vac/230Vac CENTRALE ELECTRONIQUE DE COMMANDE 1 MOTEUR 110Vac/230Vac...
  • Página 2 Fig.2 Fig.1 Fig.1 Visualizzazione elementi, componenti e contatti - METRA_B 110/230 Vac Display items, components and contacts - METRA_B 110/230 Vac Visualización de los elementos, componentes y contactos - METRA_B 110/230 Vac Affichage des éléments, des composants et des contacts - METRA_B 110/230 Vac Fig.2 Cablaggio SELETTORE, (A) Contatto N.A.
  • Página 3 JUMPERS JUMPER J1 Apertura memoria telecomando. (Possibilità di memorizzare i telecomandi JUMPER J2 senza l’apertura della centrale). Inserire ponticello Gestione RA LLEN TA MENTO JUMPER J1 C = Cancello PESA NTE Transmitter Memory opening. (Ability to store remote controls without the S = Cancello LEGGERO opening of the center).
  • Página 4 Contatti e LED – Contacts and LED – Contactos y LED – Contacts et LED Morsetti Ti po Descrizi one Tipo Description N.A. START (Sequenziale, APRE/STOP/CHIUDE/STOP) N.A. START (Sequential, OPEN/STOP/CLOSE/STOP) N.A. PEDONALE N.A. PEDESTRIAN N.C. FOTOCELLULA/COSTA MECCANICA (Chiusura) * N.C. EDGE/PHOTOCELL (Closing) * N.C.
  • Página 5 DIP-SWICHT SELEZIONE BA SC ULA NTE / SC ORREVOLE SELECTING GA RA GE / SLIDIN G GA TE DIP1 ON- Basculante / OFF- Scorrevole ON - Garage door / OFF- Sliding Gate C HIUSURA A UTOMA TICA A U TOMA TIC CLOSING DIP2 ON- Chiusura automatica inserita ON - Enabled automatic closing...
  • Página 6 Istruzioni generali - General Instruccions - Instrucciones generales - METRA è l’apparecchiatura di controllo per sistemi scorrevoli, basculanti e barriere stradali per motori a 110/230 Vac. Questa centrale opera in diverse modalità, con finecorsa, con encoder, in modalità mista e con gestione del tempo di manovra. METRA inoltre permette di regolare la coppia sia in fase di corsa normale (T1) che in fase di rallentamenti (T2).
  • Página 7 - METRA is a control device for sliding systems, garage door and barriers for 110/230 Vac motors. It works in different modes, with limit switches, with encoder, in mixed mode and managing time of race. METRA can also set the torque either at normal speed (Trimmer T1) or during the slowing down (Trimmer T2).

  • Página 8: Operación De Los Dispositivos De Seguridad - Entradas Ph0 (5-6), Ph2 (4-6), Stop

    METRA_B es un dispositivo de control para sistemas generales, y las barreras de carretera deslizante para motores 110/230 Vac. Este centro funciona en diferentes modos, con los interruptores de límite y los codificadores, el modo mixto y la gestión del tiempo de funcionamiento.
  • Página 9 METRA _B est une platine pour systèmes coulissants, portes de garage et barrières à 230/110 Vac. Elle travaille en differentes modes, avec fins de course, avec encodeur, en mode mixte et avec gestion du temps de manoeuvre METRA peut aussi regler la couple soit à vitesse normale (Trimmer T1) soit pendant le rallentissement (Trimmer T2). La programmation de la course et des émetteurs sont automatiques, pour semplifier le fonctionnement de l'automation.

  • Página 10: Istruzioni Per L'INstallazione

    Note per l'installazione - Installation notes - Notas de instalación - Notes d'installation AVVERTENZE PER LA SICUREZZA Le presenti avvertenze sono parte integranti de essenziali del prodotto e devono essere consegnate all'utilizzatore. Leggerle attentamente in quanto forniscono importanti indicazioni riguardanti l'installazione, l'uso e la manutenzione. È necessario conservare il presente modulo e trasmetterlo ad eventuali subentranti nell'uso dell'impianto.

  • Página 11: Advertencias De Seguridad

    - ADVERTENCIAS DE SEGURIDAD Estas advertencias son parte esencial e integrante del producto y deben ser entregadas al usuario. Lea con cuidado, ya que contieneninformación importante sobre la instalación, el uso y mantenimiento. Es necesario conservar el presente documento y transmitirlo a eventuales subentrantes.

  • Página 12: Dichiarazione Ce Di Conformita

    DICHIARAZIONE CE DI CONFORMITA' Si dichiara che il prodotto: SCHEDA DI COMANDO PER APRICANCELLI  AD UN MOTORE : MODELLO METRA_B  (tutti i tipi) E’ conforme ai requisiti delle Direttive  – 89/336/CEE – 93/68/CEE D.L.04/12/1992 n.476 E' conforme alle seguenti norme armonizzate : – EN 12453 – EN 12445 E' FATTO DIVIETO, PER LE MACCHINE OGGETTO DELLA PRESENTE DICHIARAZIONE, DI ESSERE MESSE IN SERVIZIO PRIMA CHE LE  MACCHINE IN CUI SARANNO INCORPORATE O ASSIEMATE, SIANO STATE DICHIARATE CONFORMI ALLE DISPOSIZIONI DELLA  NORMATIVA. Alice Zaltron   Legale Rappresentante  ...
