Durante la operación de desembalaje, prestar una atención especial a
no dejar caer el controler y evitarle golpes. No dispersar el embalaje
en el medio ambiente. El material es totalmente reciclable y cumple
con la directiva CEE 85/399 para la preservación del medio
ambiente. Antes de instalar el controlador habrá que preparar
algunos cables de interconexión, como por ejemplo los cables para las
interconexiones con la alimentación, los de las interconexiones

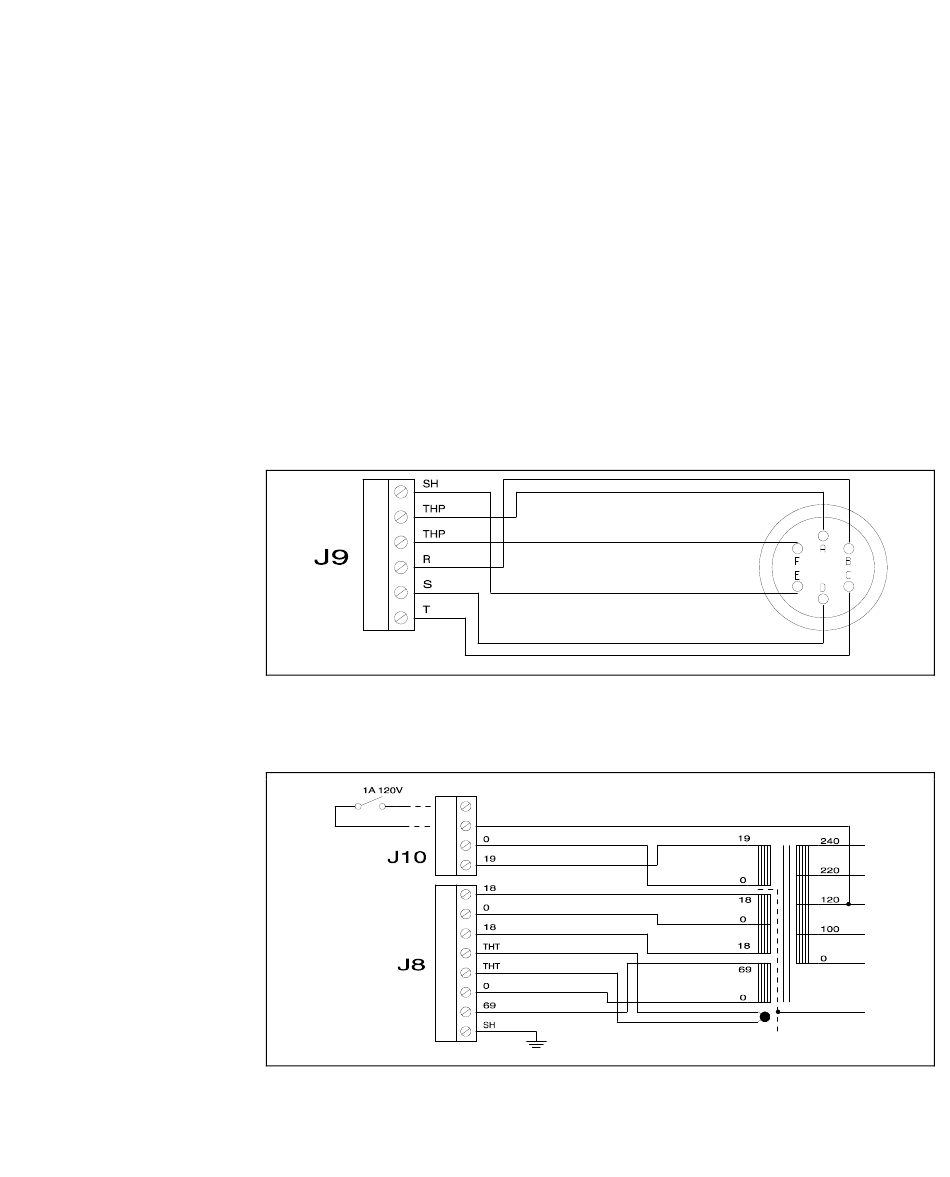

lógicas y el de acopliamiento con la bomba. En las figuras siguients
están esquematizados los acopliamientos que hay que realizar entre
el controlador y la bomba y entre el controlador y el trasformador de
alimentación. Para más detalles sobre las interconexiones indicadas
anteriormente y sobre las características del trasformador de
alimentación (disponible como opción) véase el suplemento
"Techinical Information".
Figura 2
Figura 3
Turbo-V 70 PCB Controller User Manual / 87-900-871-01 (E)
Cable de interconexión entre el controler y la bomba
Interconexiones entre el controler y el transformador
Manual de istrucciones
Preparación para la instalación
