Pendant l'opération d'ouverture de l'emballage, veiller tout
particulièrement à ne pas laisser tomber le contrôleur et à ne lui faire
subir aucun choc. Ne pas jeter l'emballage dans la nature. Le matériel
est entièrement recyclable et il est conforme aux directives CEE
85/399 en matière de protection de l'environnement. Avant
d'installer le contrôleur, il est nécessaire de préparer quelques câbles
d'interconnexion, par exemple les câbles pour les interconnexions
avec l'alimentation, ceux pour les interconnexions logiques et celui
pour le branchement avec la pompe. Les schémasqui suivent
indiquent les connexions à effectuer entre le contrôleur et la pompe
et entre le contrôleur et le transformateur d'alimentation. Pour tous
autres détails concernant les interconnexions susdites et les
caractéristiques du transformateur d'alimentation (disponible en
option), se reporter à l'appendice "Technical Information".

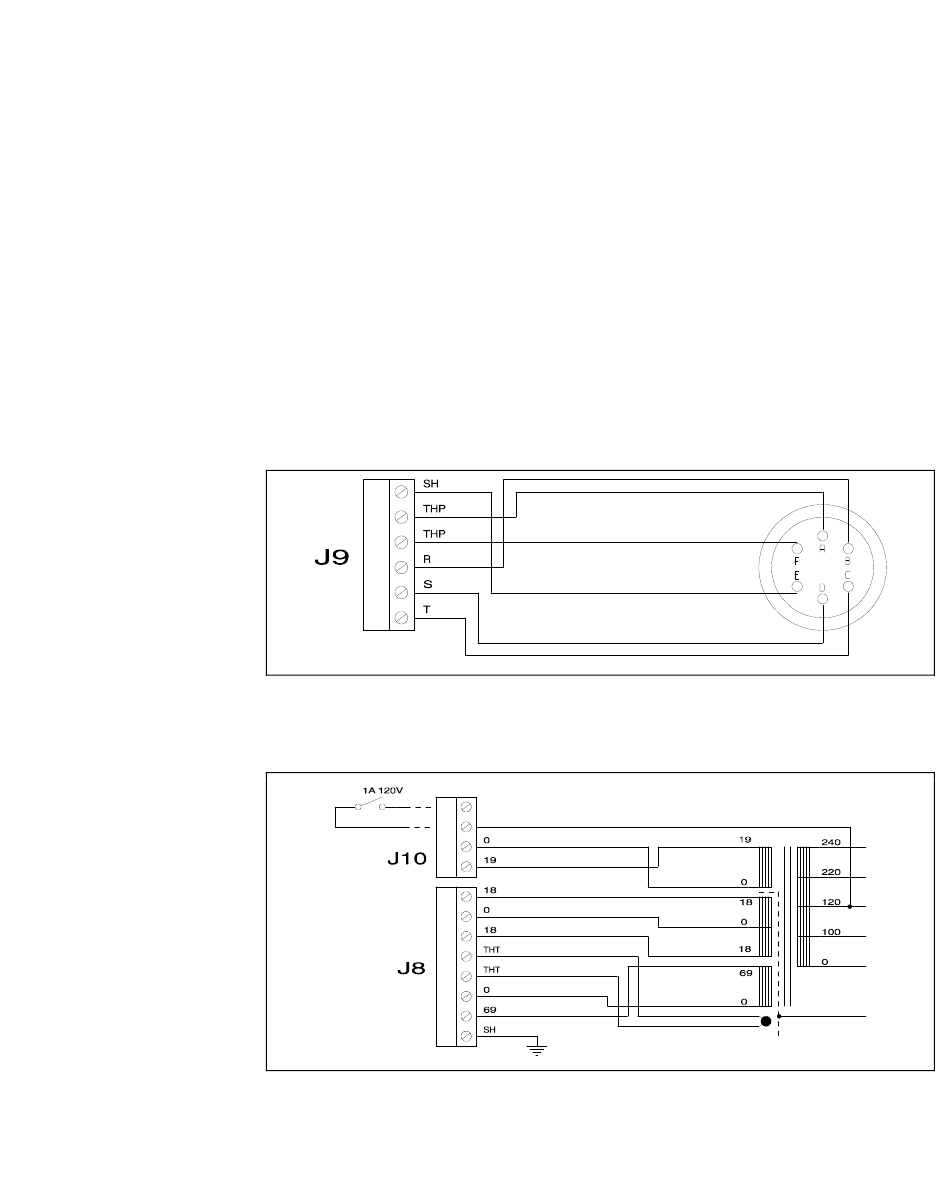

Figure 2
Figure 3
Turbo-V 70 PCB Controller User Manual / 87-900-871-01 (E)
Câble d'interconnexion entre le contrôleur et la pompe
Interconnexions entre le contrôleur et le transformateur
Mode d'emploi
Preparation pour l'installation
