Durante l'operazione di disimballaggio, prestare particolare
attenzione a non lasciar cadere il controller e a non sottoporlo ad
urti. Non disperdere l'imballo nell'ambiente. Il materiale è
completamente riciclabile e risponde alla direttiva CEE 85/399 per la
tutela dell'ambiente. Prima di installare il controller occorre
preparare alcuni cavi di interconnessione, quali ad esempio i cavi per
le interconnessioni con l'alimentazione, quelli per le interconnessioni

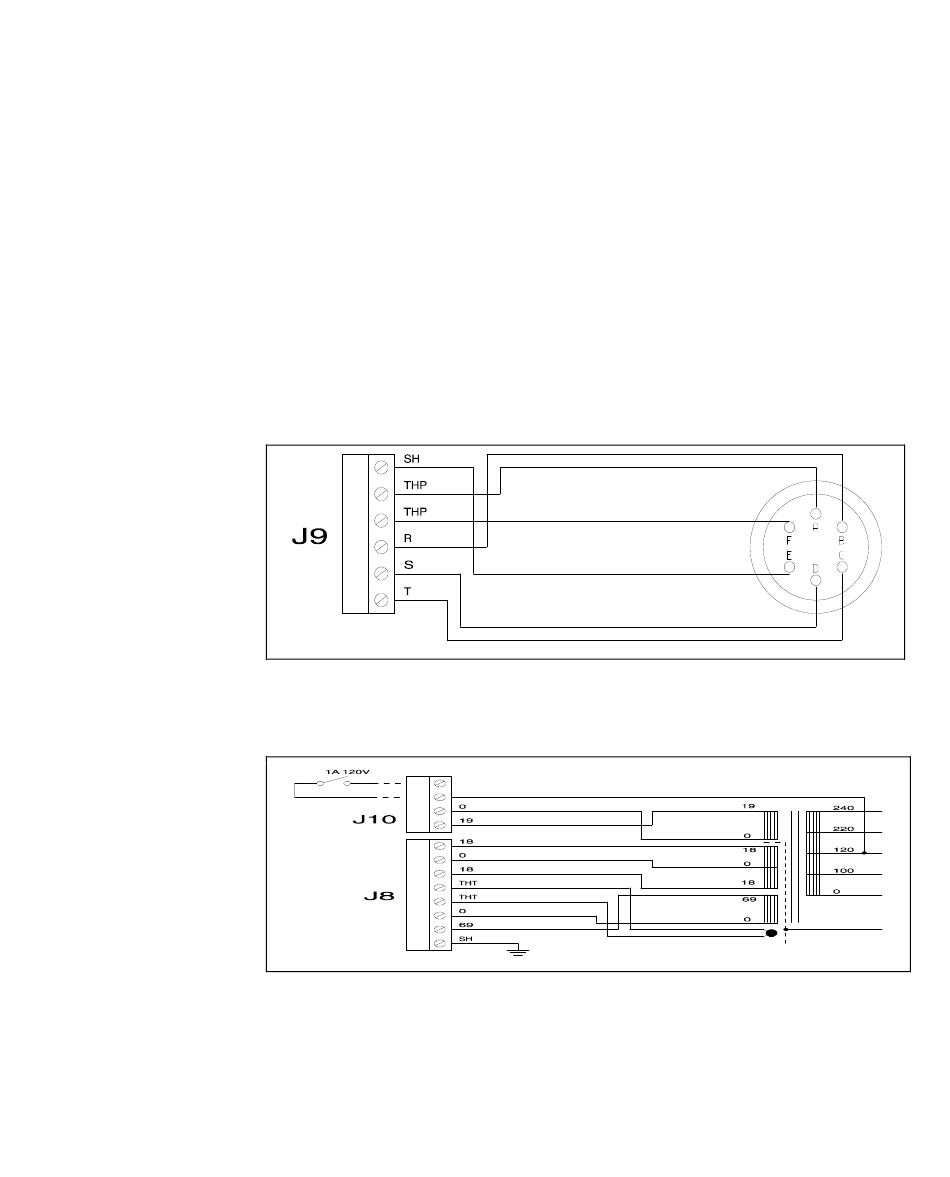

logiche e quello per il collegamento con la pompa. Nelle figure
seguenti sono schematizzati i collegamenti da effettuare tra il
controller e la pompa e tra il controller ed il trasformatore di
alimentazione. Per ulteriori dettagli sulle suddette interconnessioni e
le caratteristiche tecniche del trasformatore (disponibile come
opzione) vedere l'appendice "Technical Information".
Figura 2
Figura 3
Turbo-V 70 PCB Controller User Manual / 87-900-871-01 (E)
Cavo di Interconnessione tra il Controller e la Pompa
Interconnessioni tra il Controller ed il Trasformatore
Istruzioni per l'uso
Preparazione per l'installazione
