Cambio Del Filtro De Boquilla; Inspección De La Bomba; Inspección De Los Casquillos De Pivote De Nailon - Toro Multi Pro 1750 Manual Del Operador

Cambio del filtro de boquilla

Nota:
Determine el tamaño adecuado de la malla del
filtro de boquilla que necesite para el trabajo; consulte
Selección de un filtro de punta de boquilla (opcional)
(página 25).
1. Aparque la máquina en una superficie nivelada,
accione el freno de estacionamiento, apague la
bomba del fumigador, apague el motor y retire
la llave.
2. Retire la boquilla de la torreta de fumigación
(Figura 62).

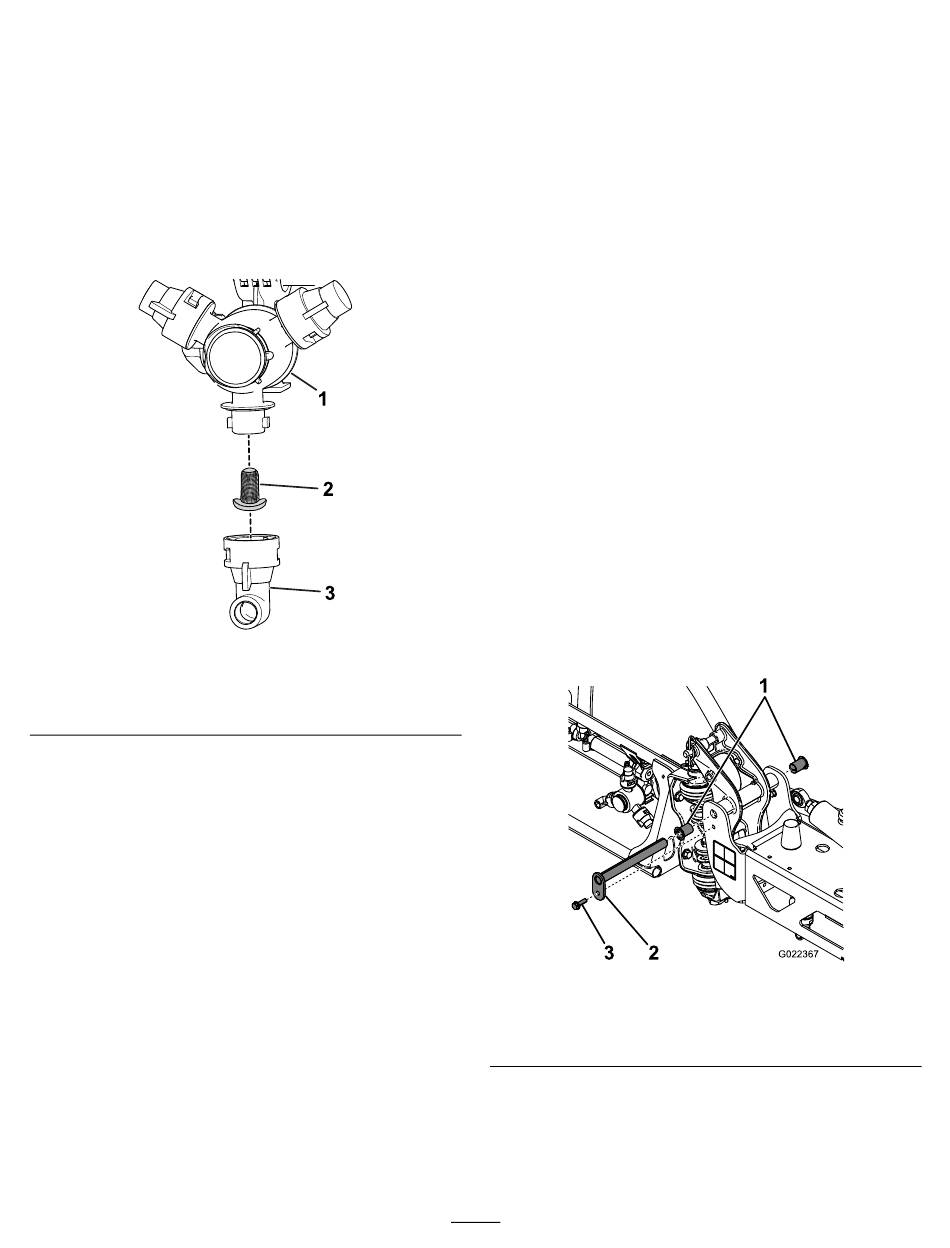

Figura 62
1. Torreta de fumigación
2. Filtro de boquilla
3. Retire el filtro de la boquilla usado
Nota:
Deseche el filtro usado.
4. Instale el filtro de la boquilla nuevo
Nota:
Compruebe que el filtro está totalmente
asentado.
5. Instale la boquilla en la torreta de fumigación
(Figura 62).
Inspección de la bomba
Intervalo de mantenimiento: Cada 400
horas/Cada año (lo que ocurra
primero)—Inspeccione los
diafragmas de la bomba y
sustitúyalos si fuera necesario
(consulte a un distribuidor Toro
autorizado).
Cada 400 horas/Cada año (lo que ocurra
primero)—Inspeccione las válvulas de retención
g209504
3. Boquilla
(Figura 62).
(Figura 62).
de la bomba y sustitúyalas si es necesario
(consulte a un distribuidor Toro autorizado).
Nota:
Los siguientes componentes de la máquina
se consideran piezas consumibles durante el uso, a
menos que sean defectuosas, y no están cubiertas
por la garantía asociada a esta máquina
Pida a un distribuidor Toro autorizado que revise los
siguientes componentes internos de la bomba para
detectar daños:
•
Diafragmas de la bomba
•
Conjuntos de válvulas de retención de la bomba
Sustituya cualquier componente si fuera necesario.
Inspección de los
casquillos de pivote de
nailon
Intervalo de mantenimiento: Cada 400 horas/Cada
año (lo que ocurra primero)
1. Aparque la máquina en una superficie nivelada,
accione el freno de estacionamiento, apague la
bomba, apague el motor y retire la llave.
2. Extienda las secciones de los brazos exteriores
a la posición de fumigación y apoye los brazos
usando soportes o eslingas y equipo de izado.
3. Con el peso del brazo apoyado, retire el perno y
la tuerca que fijan el pasador de giro al conjunto
de brazo (Figura
1. Casquillos de nailon
2. Pasador de giro
4. Retire el perno y la tuerca que sujetan el
pasador de giro y retire el pasador
5. Retire el conjunto de brazo y soporte de giro del
bastidor central para acceder a los casquillos
de nailon.
64
63).
Figura 63
3. Perno
(Figura
g022367
63).
