Toro Multi Pro 1750 Manual Del Operador página 19

Interruptor de tasa de aplicación
El interruptor de tasa de aplicación se encuentra
situado en el panel de control, a la derecha del
asiento (Figura 7). Mantenga pulsado el interruptor
hacia delante para aumentar la presión del sistema
de fumigación o manténgalo pulsado hacia atrás para
reducir la presión.
Interruptor de supervisor (bloqueo
de tasa)
El interruptor de supervisor está situado en el panel
de control a la derecha del asiento
la llave en sentido antihorario hasta la posición de
B para desactivar el interruptor de tasa de
LOQUEO
aplicación, con lo que se evitará que se cambie
accidentalmente la tasa de aplicación. Gire la llave en
sentido horario hasta la posición de D
para activar el interruptor de tasa de aplicación.
Interruptores de elevación de las
secciones de brazo
Los interruptores de elevación de las secciones de
brazo están situados en el panel de control y se
utilizan para elevar las secciones de brazo exteriores.
Horímetro
El horímetro indica el número total de horas de
funcionamiento del motor. Este número se muestra
en la primera pantalla del InfoCenter. El horímetro
empieza a funcionar cada vez que la llave de contacto
se gira a la posición de M
Ubicaciones de los interruptores
de marcador de espuma (opcional)
Si instala el kit de marcador de espuma, deberá añadir
interruptores en el panel de control para controlar
su funcionamiento. El fumigador incluye tapones de
plástico en estas ubicaciones.
Válvula de regulación (control de
tasa)
Esta válvula, situada detrás del depósito
controla la cantidad de fluido que se envía a las
secciones o la tasa de retorno al depósito.
(Figura 7). Gire
ESBLOQUEADO
.
ARCHA
(Figura
1. Válvula de regulación
(control de tasa)
2. Válvula de agitación
3. Válvula de sección
principal
Válvula de sección principal
La válvula de sección principal
flujo al caudalímetro y a las válvulas de sección.
Caudalímetro
El caudalímetro mide el caudal del fluido para su uso
por el sistema InfoCenter
Válvulas de desvío de secciones
Estas válvulas activan y desactivan las secciones
derecha, central e izquierda
Válvula de cierre de desvío de
sección
La válvula de cierre de desvío de sección redirige el
flujo del fluido de una sección al depósito cuando
desactiva la sección. Puede ajustar el desvío de
sección para garantizar que la presión de la sección
sigue siendo constante, independientemente de
cuántas secciones estén activadas. Consulte
de las válvulas de desvío de secciones (página
10),
Válvula de agitación
La válvula de agitación se encuentra situada en la
parte trasera del depósito
activada la agitación, el caudal se dirige a través de
las boquillas de agitación al depósito. Cuando está
19

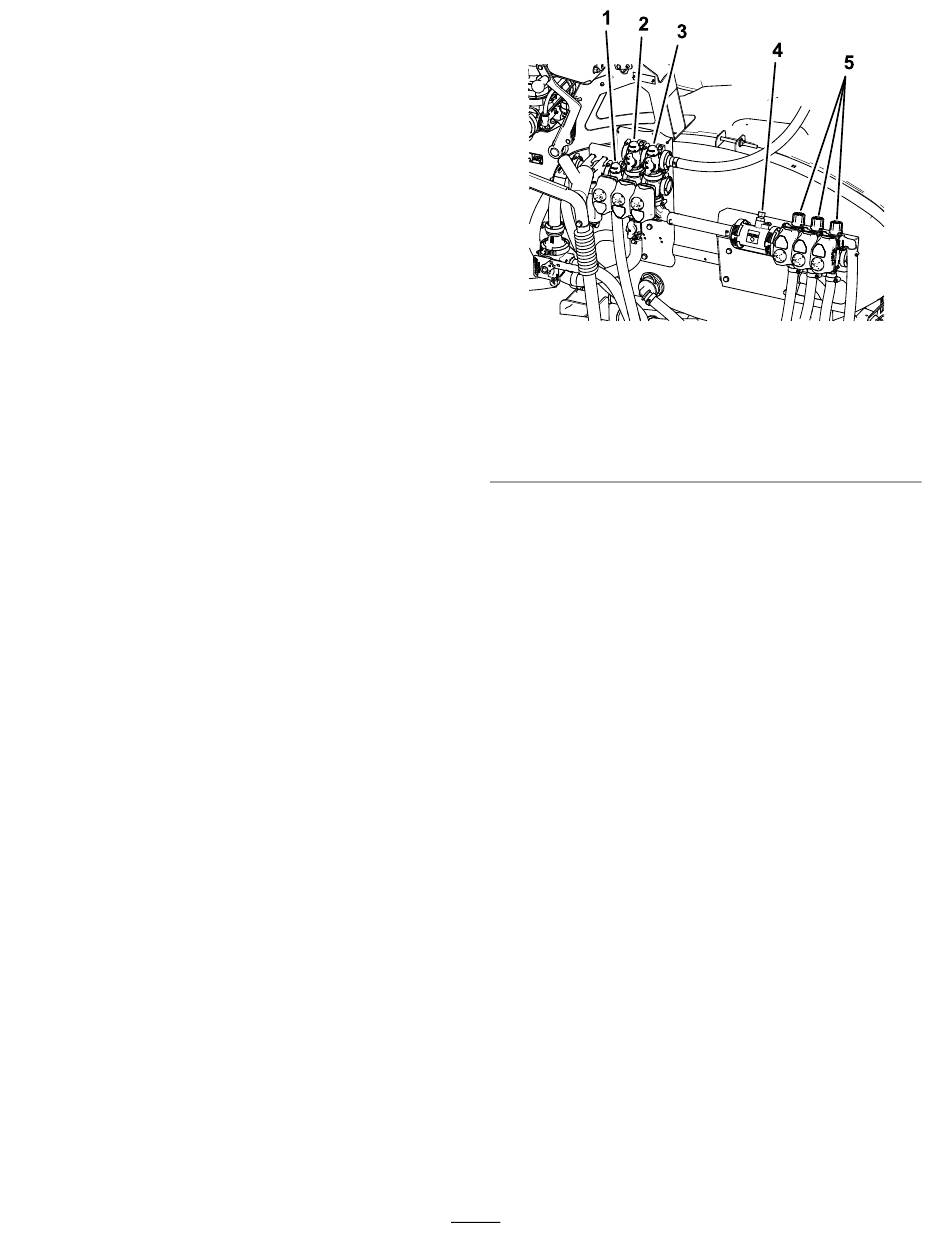

Figura 10
4. Caudalímetro
5. Válvulas de sección
(Figura 10) controla el
(Figura 10).
(Figura 10).
(Figura 10). Cuando está
g204247
Ajuste
30).
