Ajuste De La Convergencia De Las Ruedas Delanteras - Toro Multi Pro 1750 Manual Del Operador

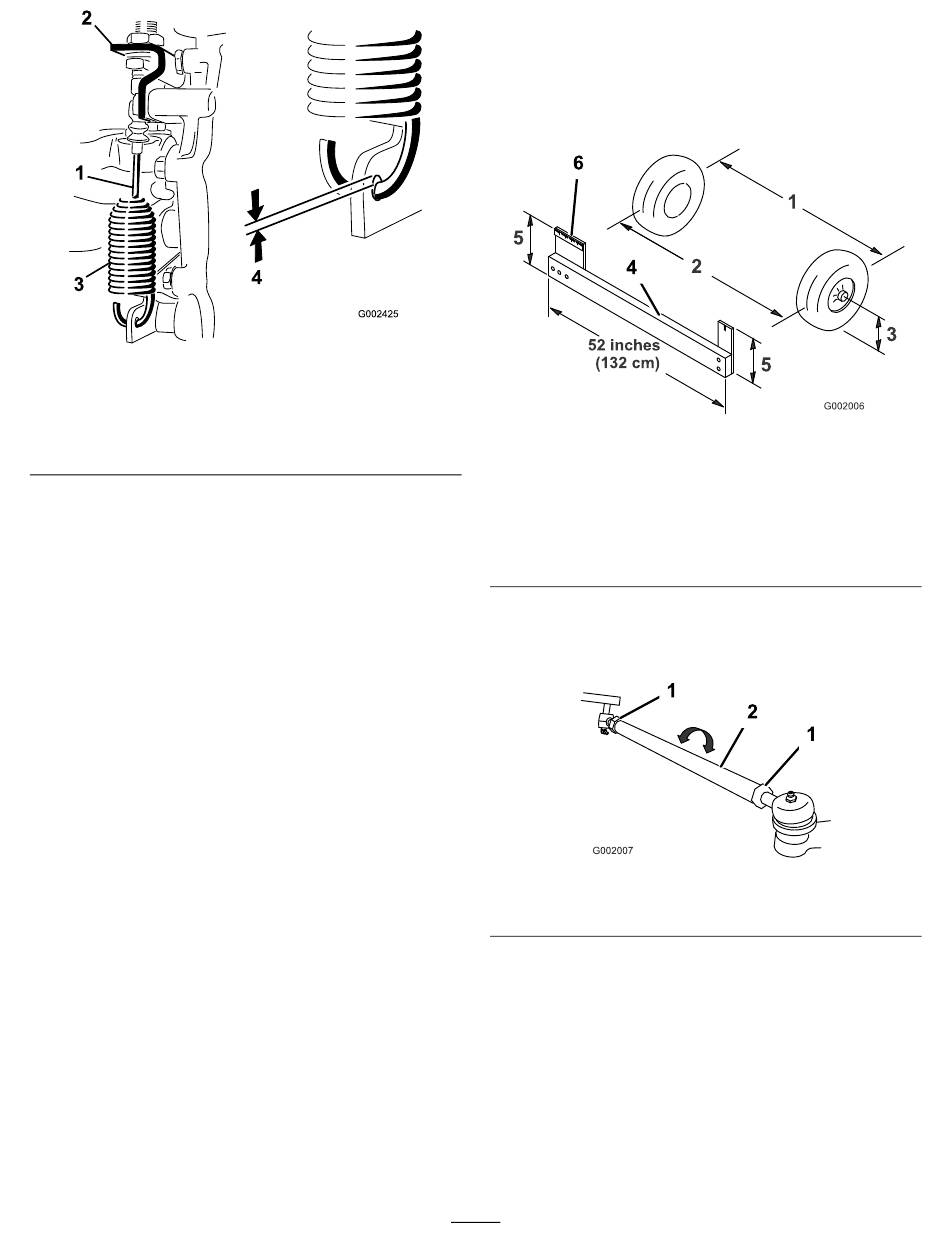

Figura 50
1. Cable del bloqueo del
diferencial
2. Soporte de transeje
3. Ajuste las contratuercas para obtener una
separación de 0,25 a 1,5 mm entre el gancho
del muelle y el diámetro exterior del taladro de
la palanca del transeje.
4. Apriete las contratuercas cuando termine.
Ajuste de la convergencia
de las ruedas delanteras
Intervalo de mantenimiento: Cada 100 horas/Cada
año (lo que ocurra primero)
La convergencia debe ser de 0 a 6 mm.
1. Llene el depósito con aproximadamente 331
litros de agua.
2. Compruebe e infle todos los neumáticos;
consulte Comprobación de la presión de los
neumáticos (página
3. Conduzca el fumigador hacia adelante y hacia
atrás unas cuantas veces para relajar los brazos
en A y, a continuación, condúzcalo hacia delante
al menos 3 metros.
4. Mida la distancia entre los dos neumáticos
delanteros a la altura del eje en la parte
delantera y trasera de los neumáticos delanteros
(Figura 51).
Nota:
Necesitará una plantilla o un indicador
de alineación para medir la parte trasera de
los neumáticos delanteros a la altura del eje.
Utilice la misma plantilla o el mismo indicador
de alineación para medir con precisión la parte
3. Muelle
4. Separación de 0,25 a 1,5
mm
22).
delantera de los neumáticos delanteros a la
altura del eje
La distancia entre la parte delantera de los
neumáticos debe ser de entre 0 y 6 mm menos
que entre la parte trasera de los neumáticos
delanteros.
g002425
1. Línea central de los
neumáticos – parte trasera
2. Línea central de los
neumáticos – parte
delantera
3. Línea central del eje
5. Si la medida no se encuentra en el intervalo
especificado, afloje las contratuercas en ambos
extremos de las bielas
1. Contratuerca
6. Gire ambas bielas para mover la parte delantera
del neumático hacia dentro o hacia fuera.
Nota:
Las bielas miden lo mismo de largo.
7. Apriete las contratuercas de las bielas cuando
el ajuste sea correcto.
8. Asegúrese de que el volante tiene un recorrido
completo en ambas direcciones.
58
(Figura 51).
Figura 51
4. Plantilla
5. Distancia a la línea central
del eje
6. Regla de 15 cm
(Figura 52).
Figura 52
2. Biela
g002006
g002007
