sobre el mismo el conector rápido para fijarlo en
el soporte (Figura
Nota:
Instale el acoplamiento con el extremo
abierto apuntando hacia la abertura grande en
el soporte y hacia la abertura del depósito, de
modo que el agua forme un arco al introducirse
en el depósito cuando lo llene.
3. Instale el adaptador de manguera en el conector
rápido (Figura 3).
4. Bloquee el adaptador en su sitio basculando las
palancas hacia el adaptador y, a continuación,
fíjelas con los pasadores de horquilla
5. Instale la manguera antisifónica a través de la
abertura grande en el soporte y en el extremo
de espiga del acoplamiento de codo de 90°
(Figura 3).
Importante:
No alargue la manguera para
que entre en contacto con los fluidos del
depósito.
2
Comprobación de
los muelles de las
articulaciones de las
secciones
No se necesitan piezas
Procedimiento
Importante:
La utilización del sistema de
fumigación con los muelles de las articulaciones
de las secciones bajo una compresión incorrecta
podría dañar el conjunto del brazo. Mida los
muelles y utilice la contratuerca para comprimirlos
hasta 4 cm, si es necesario.
El fumigador se entrega con las extensiones de
sección giradas hacia delante para facilitar el
transporte de la máquina. Los muelles no se aprietan
del todo en el momento de la fabricación, con el fin de
poder colocar las secciones en esta posición para el
transporte. Antes de utilizar la máquina, los muelles
deben ajustarse a la compresión correcta.
1. Si fuera necesario, retire los componentes
del embalaje que protegen las secciones
de extensión izquierda y derecha durante el
transporte.
2. Apoye la secciones mientras están extendidas
en la posición de fumigación.
3).
(Figura
3. En la articulación de la sección, mida la
compresión de los muelles superior e inferior,
con las secciones en posición extendida
4).
A. Todos los muelles deben comprimirse hasta
que midan 4 cm.
B. Utilice la contratuerca para comprimir
cualquier muelle que mida más de 4 cm.

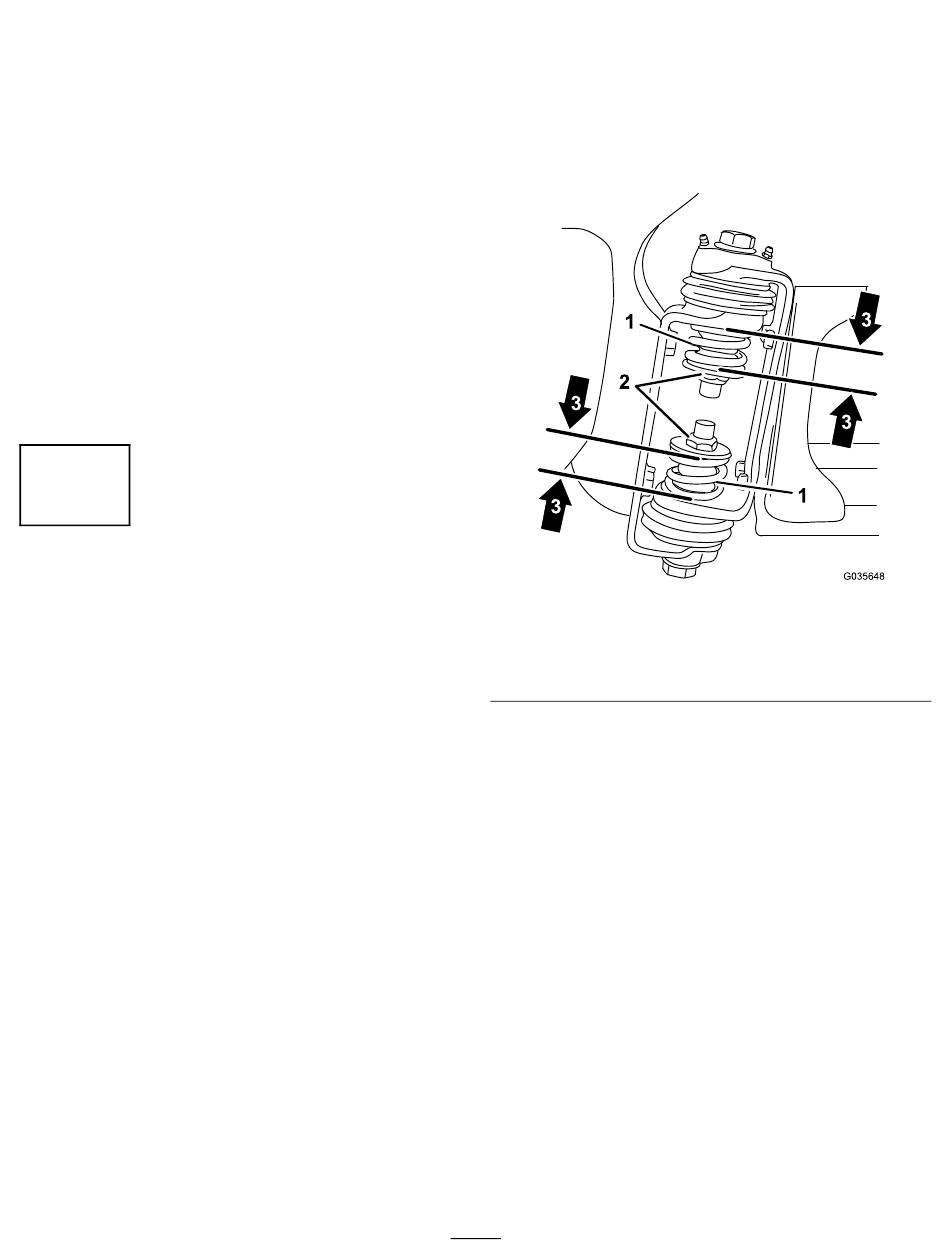

3).
1. Muelle de articulación de
sección
2. Contratuerca
4. Repita el procedimiento para cada muelle en
ambas articulaciones de las secciones.
5. Coloque las secciones en la posición 'X'
de transporte. Consulte
secciones de fumigación (página 36)
obtener más información.
13
Figura 4
3. Dimensión del muelle
comprimido – 4 cm
Colocación de las
para
(Figura
g035648
