Pericolo:
In caso di mancato rispetto delle coppie di serraggio le viti si possono allentare durante la marcia.
In questo caso il progetto di sicurezza viene meno e il veicolo non può proseguire. Le viti vanno
serrate con la coppia di serraggio indicata.
Avvertenza:
Le viti in dotazione sono microincamiciate e possono essere utilizzate solo una volta.
In caso di utilizzo ripetuto la microincamiciatura perde efficacia e non può più garantire il
bloccaggio duraturo del raccordo a vite.

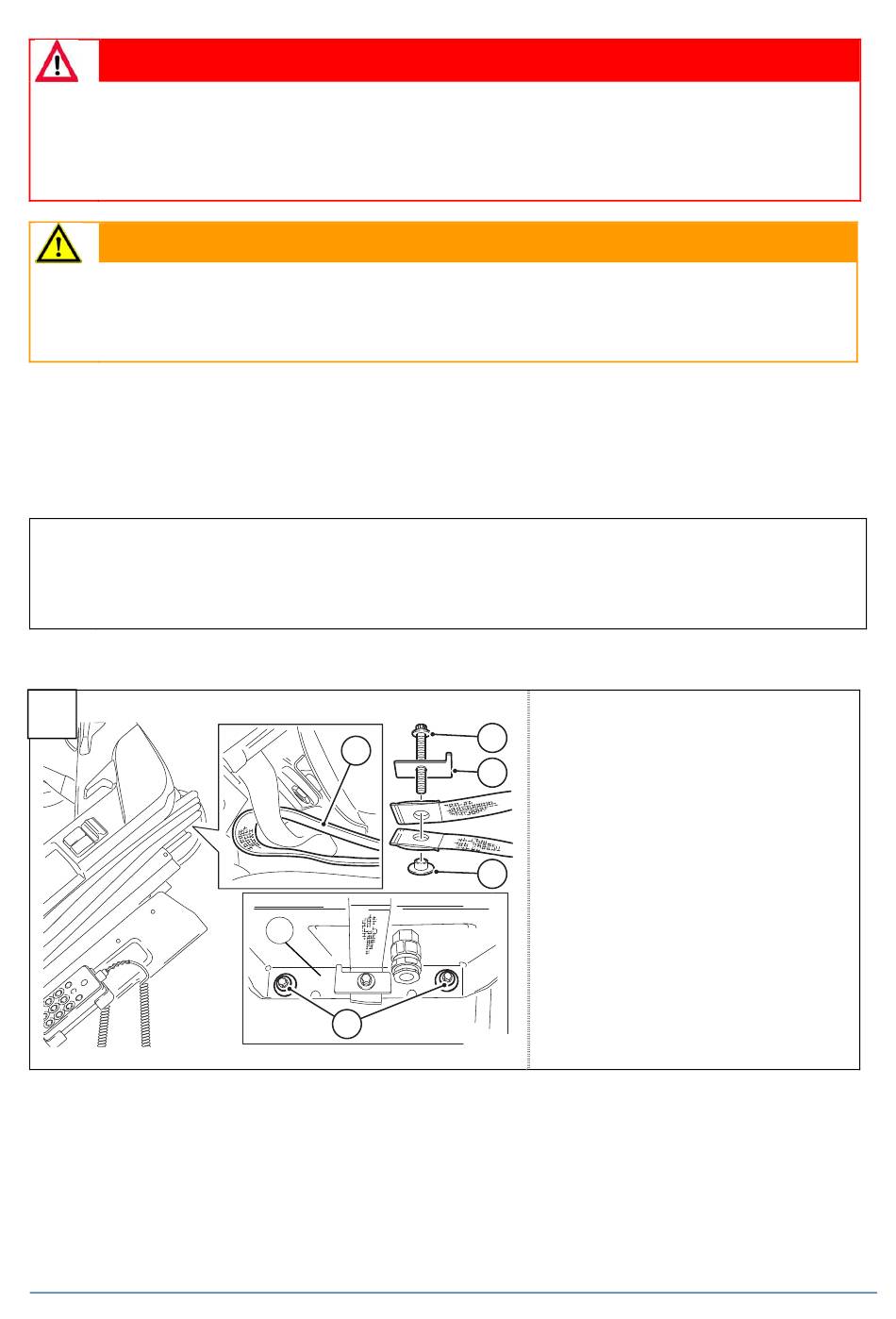

3.10 Montaggio della limitazione corsa

Avvertenza importante:
La limitazione corsa (40 mm) impedisce che il modulo EPS 2 urti contro il cruscotto con il sedile
nella posizione più avanzata.
W
21. Posizionare il nastro (1) del kit di montaggio intorno al tubo trasversale posteriore inferiore. Fare
attenzione che i cavetti di sicurezza per il tirante in gomma (rosso) siano visibili.
22. Posizionare la lamiera di rinforzo (6) sulla cassetta sedile (attenzione alla posizione degli intagli)
e serrare il nastro (1) con la vite (2), la lamiera di rinforzo (3) e la puleggia a gradini (4) del kit di
montaggio attraverso la cassetta sedile sul pianale del veicolo con la coppia indicata (adattatore
Torx E12).
Coppia di serraggio:
RECARO Automotive Seating
1
6
5
viti M8: 25 Nm ± 2 Nm
1 Nastro
2
2 Vite kit di montaggio M8x65
3 Piastrina di sicurezza
3
4 Puleggia a gradini
5 Viti M8
6 Lamiera di rinforzo
4
K0288
Pagina 26
