3.4 Demontaż modułu EPS 2 i mostka adaptera

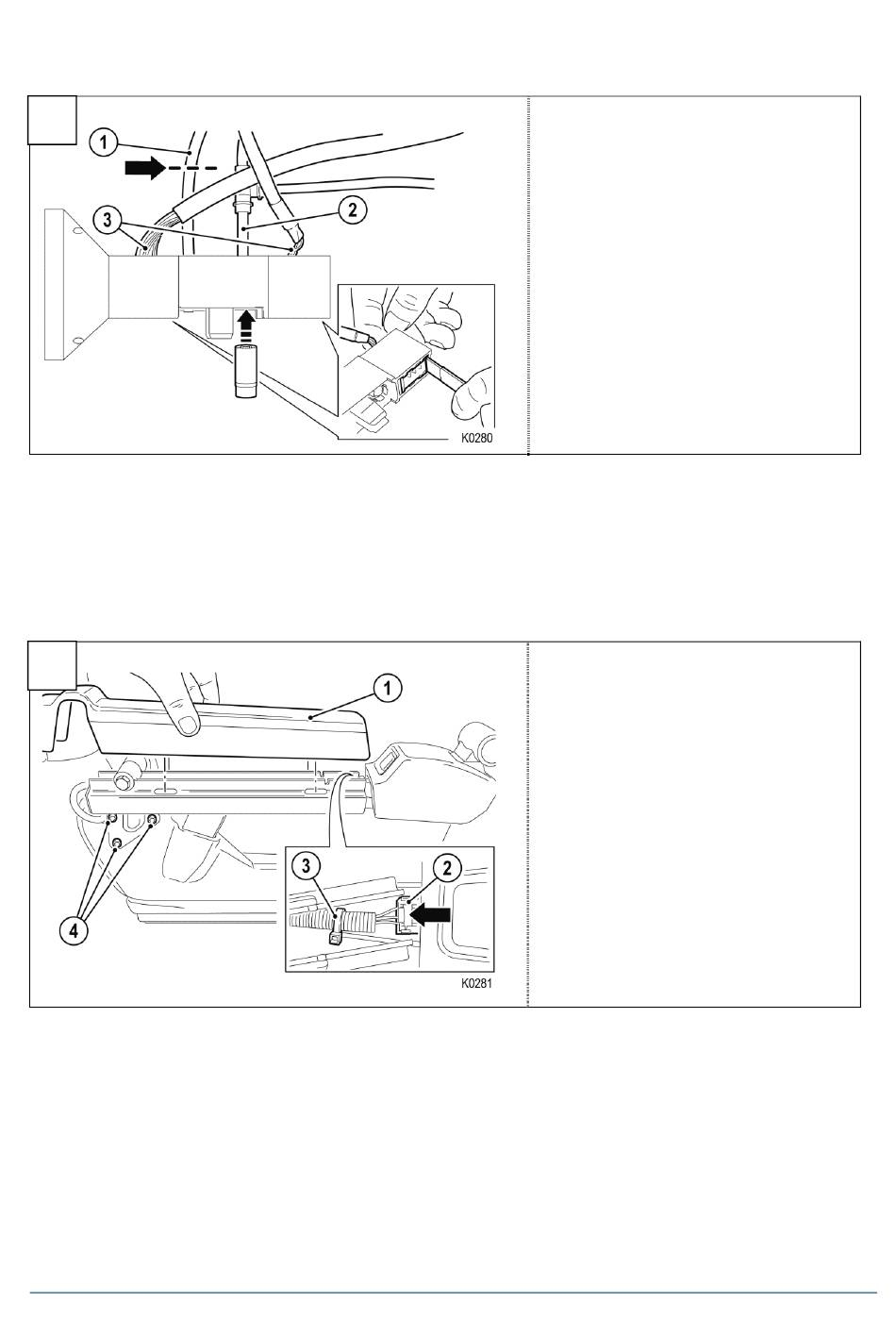

I
1. Odciąć wąż powietrza odlotowego (1) w kolorze szarym ok. 5 cm przed mostkiem adaptera
(przecinakiem do węży).
2. Odkręcić przyłącze powietrza doprowadzanego (2) od mostka adaptera (trzpień
końcówka klucza nakładanego).
3. Elektryczne złącze wtykowe (3) odłączyć od mostka adaptera. Poluzować zatrzask za pomocą
odpowiednich środków pomocniczych.
J
4. Zdjąć pokrywę (1) EPS 2 modułu do góry.
5. Usunąć zacisk do kabli (3).
6. Odblokować wtyczkę elektryczną (2) i wyjąć kabel EPS. Proszę zachować ten kabel do demontażu
modułu EPS i przywrócenia siedzenia seryjnego.
7. Odkręcić trzy śruby (4) znajdujące się na uchwycie podłokietnika i je wyjąć (śruby z łbem walcowym
o gnieździe sześciokątnym 6 / 5). Proszę zachować te śruby do demontażu modułu EPS i
przywrócenia siedzenia seryjnego.
8. Podłokietnik z modułem EPS należy starannie przechowywać, gdyż będzie potrzebny do
późniejszego, ponownego wykorzystania siedzenia RECARO.
RECARO Automotive Seating
1 Wąż powietrza odlotowego
2 Wąż powietrza doprowadzanego
3 Elektryczne przyłącza
1 Osłona modułu EPS
2 Przyłącze elektryczne
3 Zacisk do kabli
4 Śruby uchwytu podłokietnika

14 mm lub
Strona 15
