L

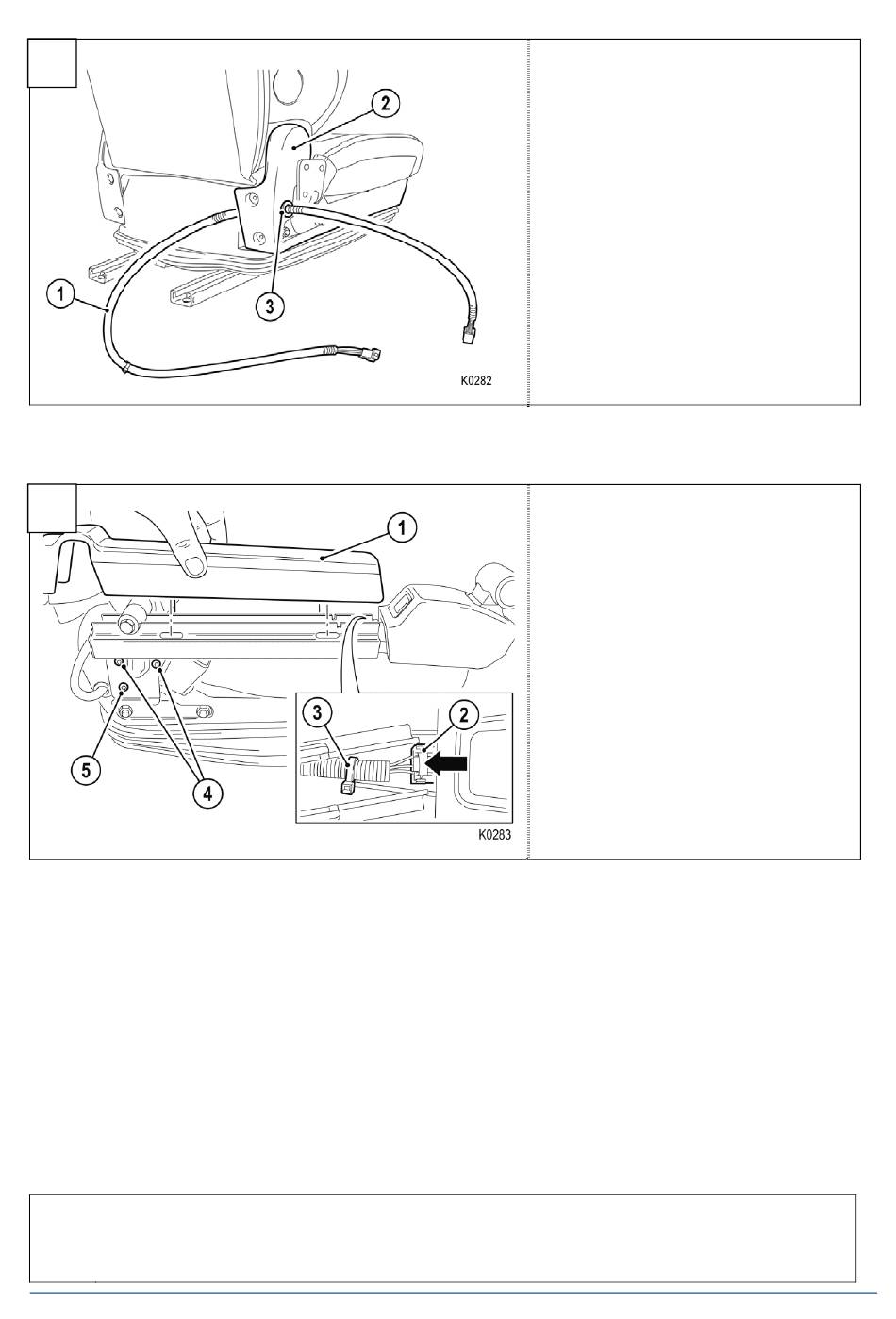

2. Prostrčte EPS kabel (1) z montážní sady z vnitřní strany skrz kryt (2).
3. Do krytu (2) namontujte kabelovou průchodku (3).
M
4. Přišroubujte EPS 2 modul pomocí 3 šroubů (4,5) z montážní sady předepsaným utahovacím
momentem (vnitřní šestihran vel. 5 / 4).
Utahovací moment šroub 4:
Utahovací moment šroub 5:
5. Umístěte dodaný stahovací pásek na kabely (3).
6. Spojte elektrické připojení (2).
7. Umístěný stahovací pásek na kabely (3) obtočte okolo opředené hadice a zavřete jej.
8. Zkontrolujte pohyblivost loketní opěrky a v případě potřeby upravte délku kabelů.
9. Namontujte kryt EPS modulu (1).
10. Přišroubujte kryt sedadla vpravo vyjmutými šrouby (6) předepsaným utahovacím momentem (torx
adaptér T25).
Utahovací moment:
Důležité upozornění:
Při všech montážních pracích bezpodmínečně dodržujte uvedený utahovací moment.
RECARO Automotive Seating
25 Nm ± 2 Nm (vnitřní šestihran vel. 5)
15 Nm ± 2 Nm (vnitřní šestihran vel. 4)
4,5 Nm ± 0,5 Nm
1 EPS kabel
2 kryt sedadla
3 kabelová průchodka
1 kryt EPS modulu
2 elektrické připojení
3 stahovací pásek na kabely
4 šroub M8x16 z montážní sady
5 šroub M6x16 z montážní sady
