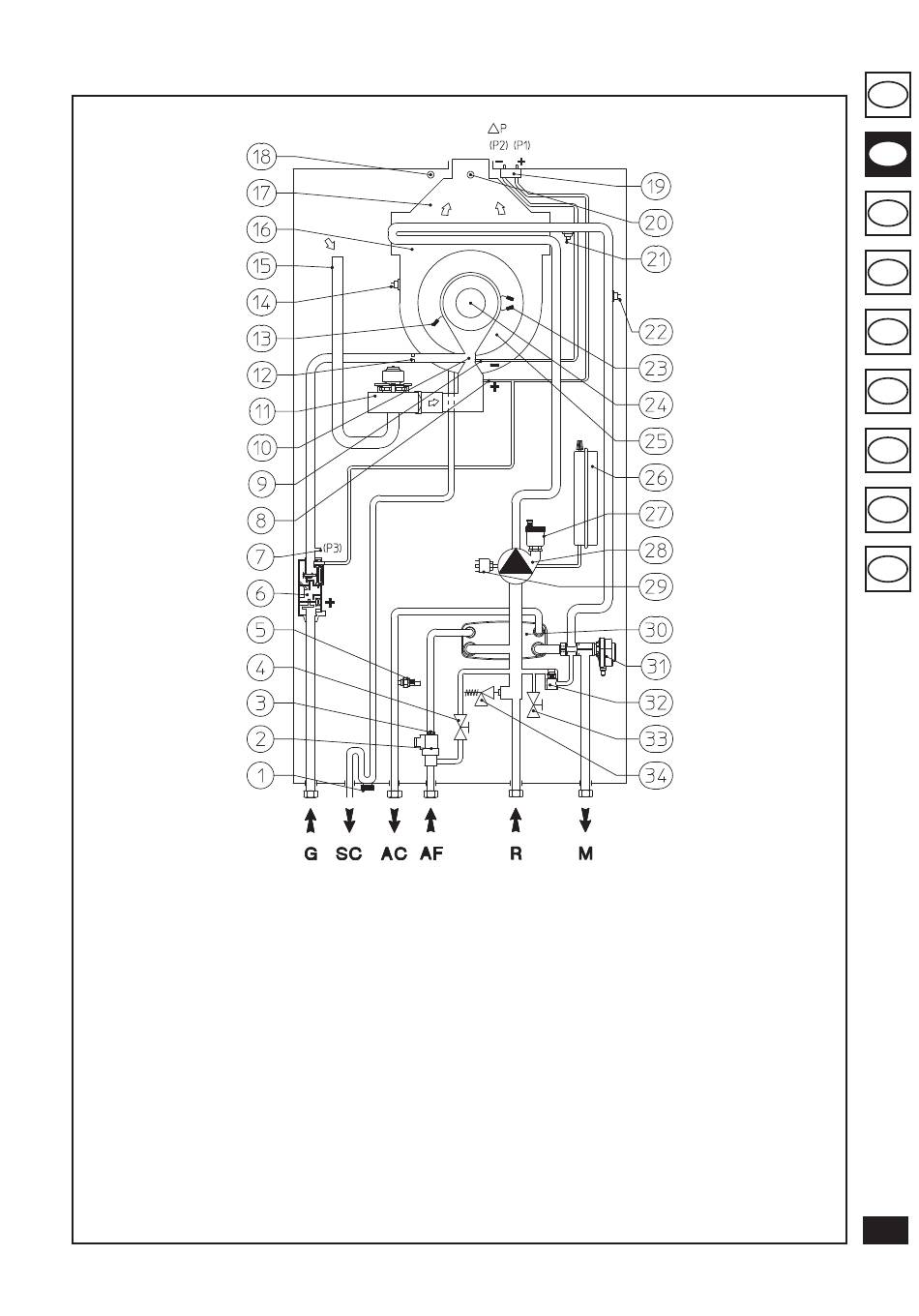

3.2 Schemat Hydrauliczny Victrix 24 kW.
Oznaczenia:
1 - Syfon spustowy kondensatu
2 - Regulator przepływu c.w.u.
3 - Ogranicznik przepływu
4 - Zawór napełnienia instalacji
5 - Sonda wody użytkowej
6 - Zawór gazu
7 - Chwyt ciśnienia - wyjście zaworu gazu (P3)
8 - Sygnał dodatni zwężka Venturiego (P1)
9 - Sygnał ujemny zwężka Venturiego (P2)
10 - Kolektor zwężka Venturiego powietrze/gaz
11 - Wentylator
12 - Dysza gazu
13 - Elektroda pomiarowa
14 - Termostat spalin
15 - Rura zasysająca powietrze
16 - Moduł kondensacyjny
17 - Odciąg spalin
18 - Studzienka analizatora powietrza
19 - Chwyt ciśnienia ∆p gaz
20 - Studzienka analizatora spalin
GAZ
21 - Sonda doprowadzenia
22 - Termostat bezpieczeństwa
23 - Elektrody zapłonowe
24 - Palnik
25 - Pokrywa modułu kondensacyjnego
26 - Zbiornik wyrównawczy instalacji
27 - Zawór odpowietrzający
28 - Pompa obiegowa kotła
29 - Presostat instalacji
30 - Wymiennik sanitarny
31 - Zawór trójdrożny (z napędem)
32 - Automatyczny układ obejściowy (by-pass)
33 - Zawór opróżnienia instalacji
34 - Zawór bezpieczeństwa 3 bar
G - Doprowadzenie gazu
SC - Spust kondensatu
AC - Wylot ciepłej wody użytkowej
AF - Wlot wody użytkowej
R - Powrót z instalacji c.o.
M - Zasilanie instalacji c.o.
