INŠTALATÉR
- INŠTÁLÁCIA KOTLA
PL
1.1 Pokyny k inštalácii.
Kotol Victrix 24 kW bol skonštruovaný výlučne k inštalácii na stenu, na
vykurovanie domácich a podobných obytných priestorov.
TR
Stena musí byť hladká, bez výstupkov alebo vydutín, aby umožňovala
prístup k zadnej časti. Kotly nie sú v žiadnom prípade určené k inštaláciám
na podstavce, alebo podlahy (viď obr.).
CZ
Podľa typu inštalácie sa tiež líši klasifikácia kotla, a síce takto:
- Inštalácia pre vnútorné priestory:
SI
- bez uzáveru nasávania a s horným krytom. Koncovka odvodu Ø 80
(konfigurácia typ B 23);
- bez horného krytu so zachovaním dvoch namontovaných bočných uzáverov
HU
a s koncentrickými koncovkami a odlučovačmi (konfigurácia typ C).
K inštalácii plynových kotlov Immergas je oprávnený iba pracovník odborne
vyškolený k inštalácii termohydraulických prístrojov.
RU
Inštalácia musí byť vykonaná v súlade s normami, platnými zákonmi a s dodržaním
miestnych technických predpisov a obecne platných technických predpisov.
Pred inštaláciou prístroja sa presvedčite, že bol dodaný nepoškodený; v opačnom
prípade sa ihneď obráťte na dodávateľa. Obalové materiály (spony, klince, plas-
IE
tové vrecká, polystyrén; a pod.) môžu byť pre deti nebezpečné, preto je treba
odstrániť tieto materiály z ich dosahu. V prípade, že prístroj chcete umiestniť
medzi nábytok, nezabudnite na dostatočne voľný priestor pre bežnú údržbu;
SK odporúčame ponechať medzi plášťom kotla a zvislými stenami nábytku 3 cm
voľného priestoru. Nad kotlom a pod kotlom sa necháva priestor pre prípadné
zásahy na hydraulických prípojkách a komínovom systéme. V blízkosti prístroja
nesmú byť žiadne horľavé predmety (papier, handry, plast, polystyrén a pod.).
V prípade odchýlky, poruchy alebo nesprávneho chodu prístroj vypnite a zavola-
jte kvalifikovaného technika (napr. zo servisného strediska Immergas), ktorý je
príslušne odborne vyškolený a má k dispozícii náhradné diely. Nepokúšajte sa
sami o žiadny zásah alebo opravu.
Nedodržanie vyššie uvedených pokynov má za následok Vašu osobnú
zodpovednosť a prepadnutie záruky.

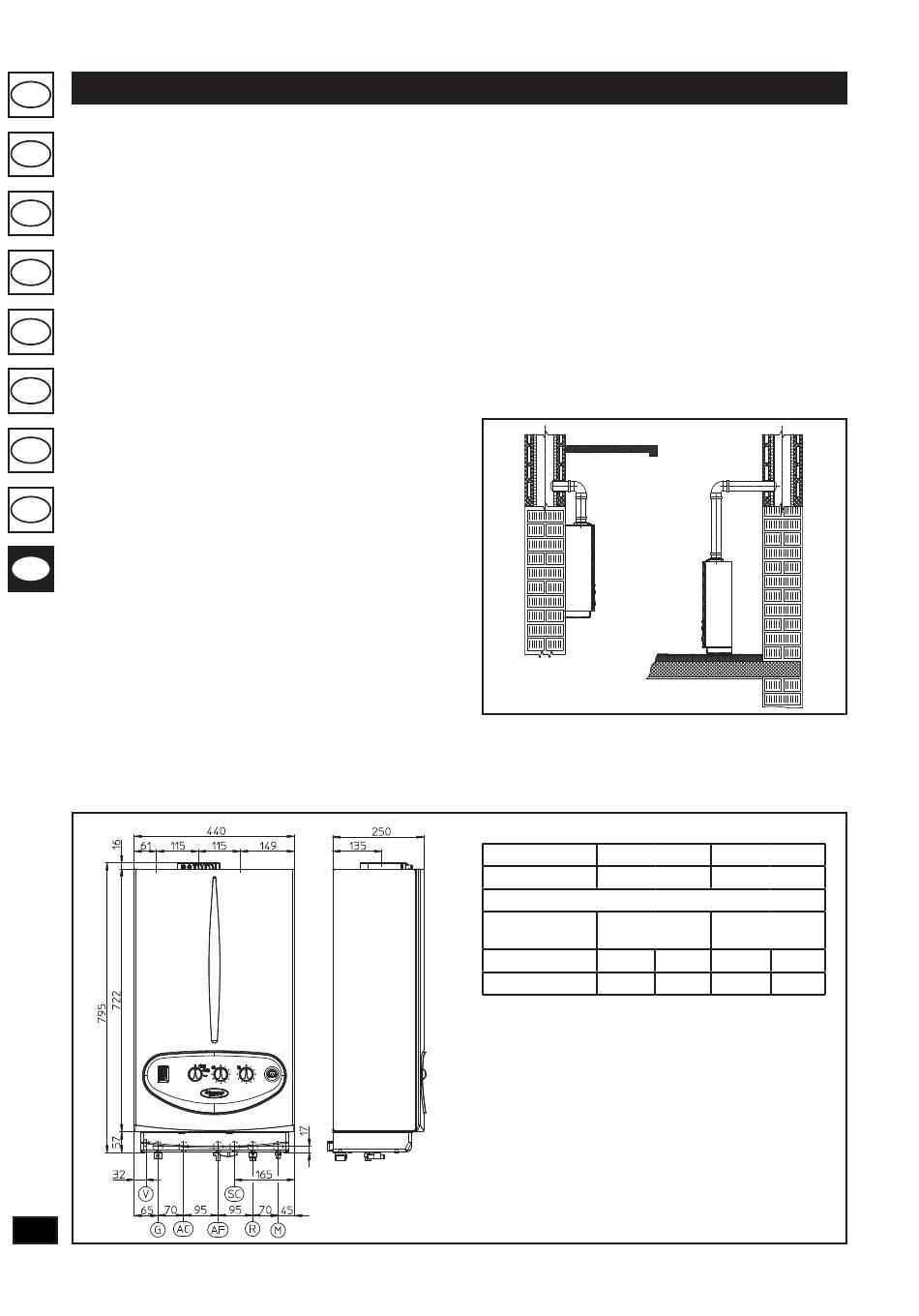

1.2 Hlavné rozmery.
206
SLOVAK REPUBLIC
Upozornenie: Inštalácia kotla na stenu musí zaistiť jeho stabilnú a účinnú
oporu.
Kotvy (ktoré sa dodávajú sériovo s kotlom) sú v prípade, že súčasťou vybave-
nia kotla je oporná konzola alebo fixačná montážna doska, určené výhradne
k upevneniu kotla ku stene; môžu zaistiť účinné pripevnenie iba vtedy, ak sú
správne zasunuté (podľa obecne platných technických predpisov) do stien
z plných alebo polovičných tehiel. V prípade stien z dierovaných tehiel alebo
blokov, priečok s obmedzenou statikou, alebo obecne iných než uvedených
stien je nutné vykonať predbežné statické overenie oporného systému.
Pozn.: skrutky ku kotvám so šesťhrannou hlavou v blistrovom balení
sa používajú výhradne k pripevneniu príslušnej opornej konzoly na
stenu.
Tieto kotly sú určené k ohrievaniu vody na teplotu nižšiu, než je bod varu
pri atmosférickom tlaku.
Kotly musia byť pripojené k vykurovaciemu systému a k rozvodnej sieti
úžitkovej vody, ktoré odpovedajú ich funkcii a výkonu.
Altura (mm)
795
GAS
G
3/4"*
Popis:
V – Elektrická prípojka
G – Prívod plynu
AC - Výstup TÚV
AF - Vstup studenej úžitkovej vody
SC – Odvod kondenzátu (vnútorný priemer minimálne Ø 13 mm)
R – Spiatočka okruhu ÚK
M – Prívod okruhu ÚK
ÁNO NIE
Anchura (mm) Profundidad (mm)
440
CONEXIONES
AGUA
SISTEMA
SANITARIA
AC AF R
1/2" 1/2" 3/4"
250
M
3/4"
