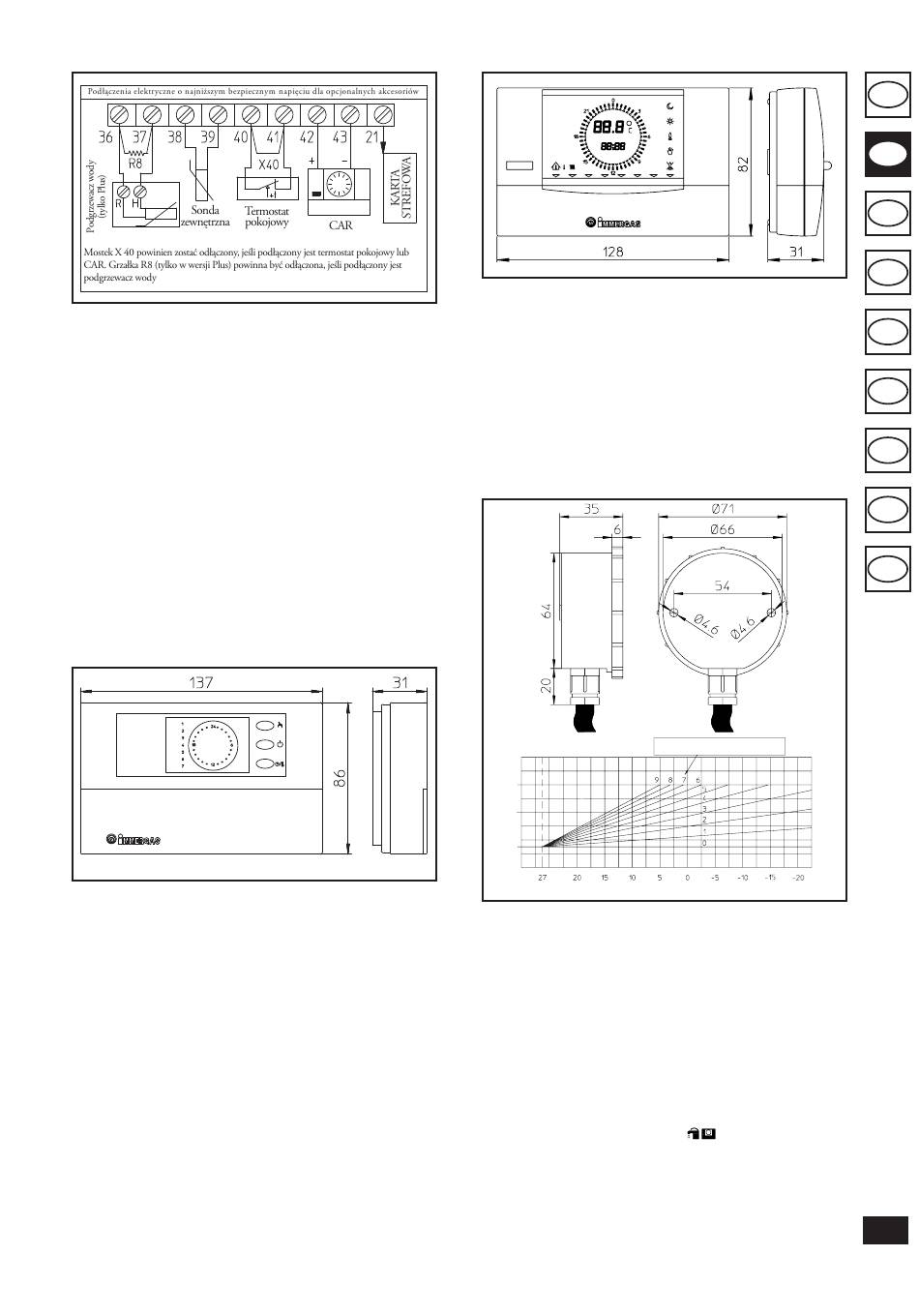

Chronotermostaty pokojowe i Sonda zewnętrzna (Opcjonalnie). W
kotle przewidziano zastosowanie chronotermostatów pokojowych i sond
zewnętrznych.
Te komponenty Immergas są dostępne jako zestawy oddzielne od kotła i
dostarczane na życzenie.
Wszystkie chronotermostaty Immergas podłączane są za pomocą tylko 2
przewodów. Przeczytać uważnie instrukcje montażowe i użytkowania zawarte
w zestawie akcesoriów.
• Chronotermostat cyfrowy On/Off. Chronotermostat umożliwia:
- ustawienie dwóch wartości temperatury otoczenia: jednej na dzień
(temperatura komfort) i jednej na noc (temperatura zredukowana);
- ustawienie do czterech różnych programów tygodniowych zapłonu i
wyłączania;
- wybór żądanego trybu działania spośród wielu możliwości:
• działanie stałe przy temp. komfort;
• działanie stałe przy temp. zredukowanej;
• działanie stałe przy temp. przeciwzamarzaniowej regulowanej.
Chronotermostat jest zasilany 2 bateriami alkalicznymi 1,5V typ LR 6.
• Urządzenie do Przyjaznego Sterowania Zdalnego z funkcją
chronotermostatu pogodowego. Panel Przyjaznego Sterowania Zdalnego
daje użytkownikowi, poza funkcjami przedstawionymi w poprzednim
punkcie, kontrolę, na dodatek w zasięgu ręki, wszystkich ważnych
informacji dotyczących działania urządzenia i instalacji grzewczej z
możliwością wygodnego zmieniania uprzednio ustawionych parametrów
bez konieczności ruszania się z miejsca i przechodzenia do punktu instalacji
urządzenia. Panel Przyjaznego Sterowania Zdalnego jest wyposażony w
autodiagnostykę, w celu pokazywania na wyświetlaczu ewentualnych
anomalii w funkcjonowaniu kotła. Chronotermostat pogodowy
wbudowany w panel zdalny umożliwia dostosowanie temperatury
zasilania c.o. do rzeczywistych potrzeb ogrzewanego pomieszczenia tak,
by uzyskać niezwykle dokładną wartość żądanej temperatury pokojowej,
co powoduje znaczne obniżenie kosztów eksploatacji. Umożliwia
także wyświetlenie temperatury pokojowej i rzeczywistej temperatury
zewnętrznej (jeśli jest sonda zewnętrzna). Chronotermostat jest zasilany
bezpośrednio z kotła za pomocą tych samych 2 przewodów, które służą
przesyłaniu danych między kotłem a Chronotermostatem.
Ważne: W przypadku instalacji podzielonej na strefy Przyjazne Sterowanie
Zdalne należy używać po wyłączeniu jego funkcji termoregulacji pogodowej
albo ustawiając na tryb On/Off.
• Zewnętrzna sonda temperatury. Sonda, podłączana bezpośrednio
do instalacji elektrycznej kotła, pozwala automatycznie zmniejszać
temperaturę maksymalną zasilania instalacji przy wzroście temperatury
zewnętrznej, aby dostosować ciepło dostarczane do instalacji c.o.
zależnie od zmian temperatury zewnętrznej. Sonda zewnętrzna działa
zawsze, gdy jest podłączona, niezależnie od obecności i typu używanego
chronotermostatu pokojowego, i może współpracować z oboma
chronotermostatami Immergas. Współzależność między temperaturą
zasilania instalacji c.o. a temperaturą zewnętrzną jest określona przez
położenie pokrętła na panelu sterowniczym kotła według krzywych
przedstawionych na diagramie. Podłączenie elektryczne sondy zewnętrznej
należy wykonać na zaciskach 38 i 39 skrzynki zaciskowej znajdującej się
pod zamkniętą komorą spalania (patrz rys. str. 33).
TM (°C)
(45°)/85°
(30°)/60°
(25°)/25°
( ** ) Zakres wyboru temperatur 25°/45°
Podłączenie elektryczne Przyjazne Sterowanie Zdalne lub chronotermostat
On/Off (Opcjonalnie). Ewentualny termostat lub chronotermostat
pokojowy On/Off należy przyłączyć do zacisków 40 i 41 eliminując
mostek X40 (patrz rys. str. 33). Sprawdzić, czy styk termostatu On/Off
jest "czysty", tzn. niezależny od napięcia sieci, w przeciwnym razie może
dojść do uszkodzenia elektronicznej karty regulującej. Ewentualne Przyjazne
Sterowanie Zdalne należy podłączyć za pomocą zacisków IN+ i IN- do
zacisków 42 i 43 eliminując mostek X40 w skrzynce zaciskowej (znajdującej
się pod zamkniętą komorą spalania) przestrzegając biegunowości, (patrz
rys. str. 33. Przyłączenie z niewłaściwą biegunowością, chociaż nie uszkadza
Przyjaznego Sterowania Zdalnego, nie pozwala na jego działanie. Po
podłączeniu do Przyjaznego Sterowania Zdalnego trzeba zdjąć mostek
X40. Kocioł działa z parametrami ustawionymi na Przyjaznym Sterowaniu
Zdalnym tylko, jeśli przełącznik główny kotła jest ustawiony na woda
użytkowa/Przyjazne Sterowanie Zdalne (
Ważne: W przypadku stosowania Przyjaznego Sterowania Zdalnego
obowiązkowo należy przygotować dwie oddzielne linie zgodnie z
obowiązującymi normami odnośnie instalacji elektrycznych. Nie wolno
nigdy wykorzystywać żadnych rur kotła jako uziemienia instalacji
elektrycznej lub telefonicznej. Sprawdzić taką ewentualność przed
podłączeniem kotła do instalacji elektrycznej.
Położenie regulacji użytk. temperatury
