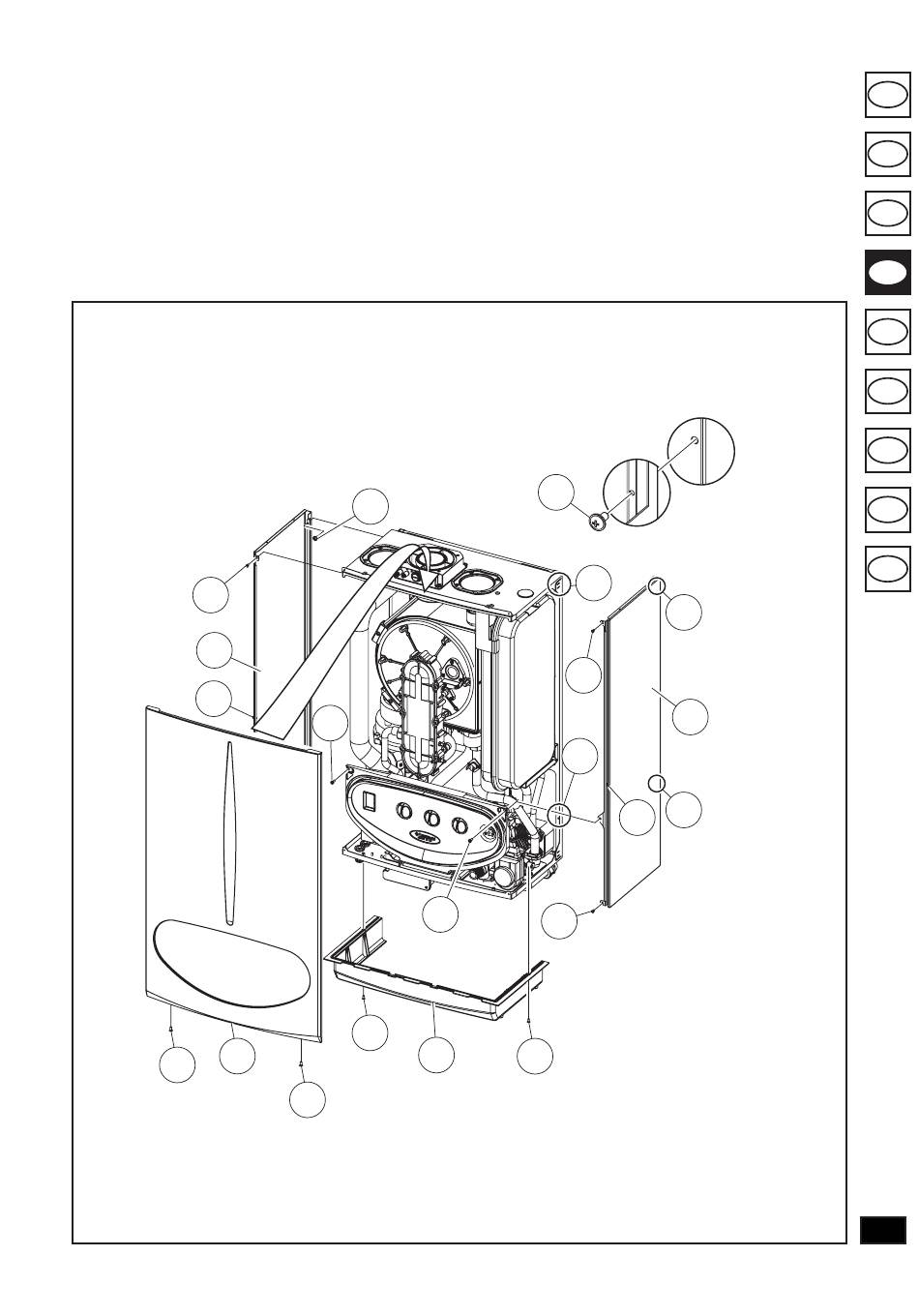

3.18 Demontáž pláště.
Ke snadné údržbě kotle je možné následujícím způsobem úplně odmon-
tovat plášť:
- odmontujte dolní ochrannou plastovou mřížku (1) vyšroubováním dvou
dolních šroubů (2);
- vyšroubujte dva šrouby (4) z dolní části čelního panelu pláště (3);
- uvolněte střední upevnění (6) lehkým tlakem ve střední části bočnice
(5);
- lehce zatáhněte čelní panel pláště v dolní části směrem k sobě a současně
zatlačte nahoru (viz obrázek);
8
5
6
3
4
9
7
7
2
1
4
- vyšroubujte 2 přední šrouby ovládacího panelu (7);
- vyšroubujte šrouby (8) na čelní straně obou bočnic (5);
- lehce zatáhněte za bočnice směrem ven a šroubovákem s dlouhou špičkou
vyšroubujte dva zadní šrouby (9).
