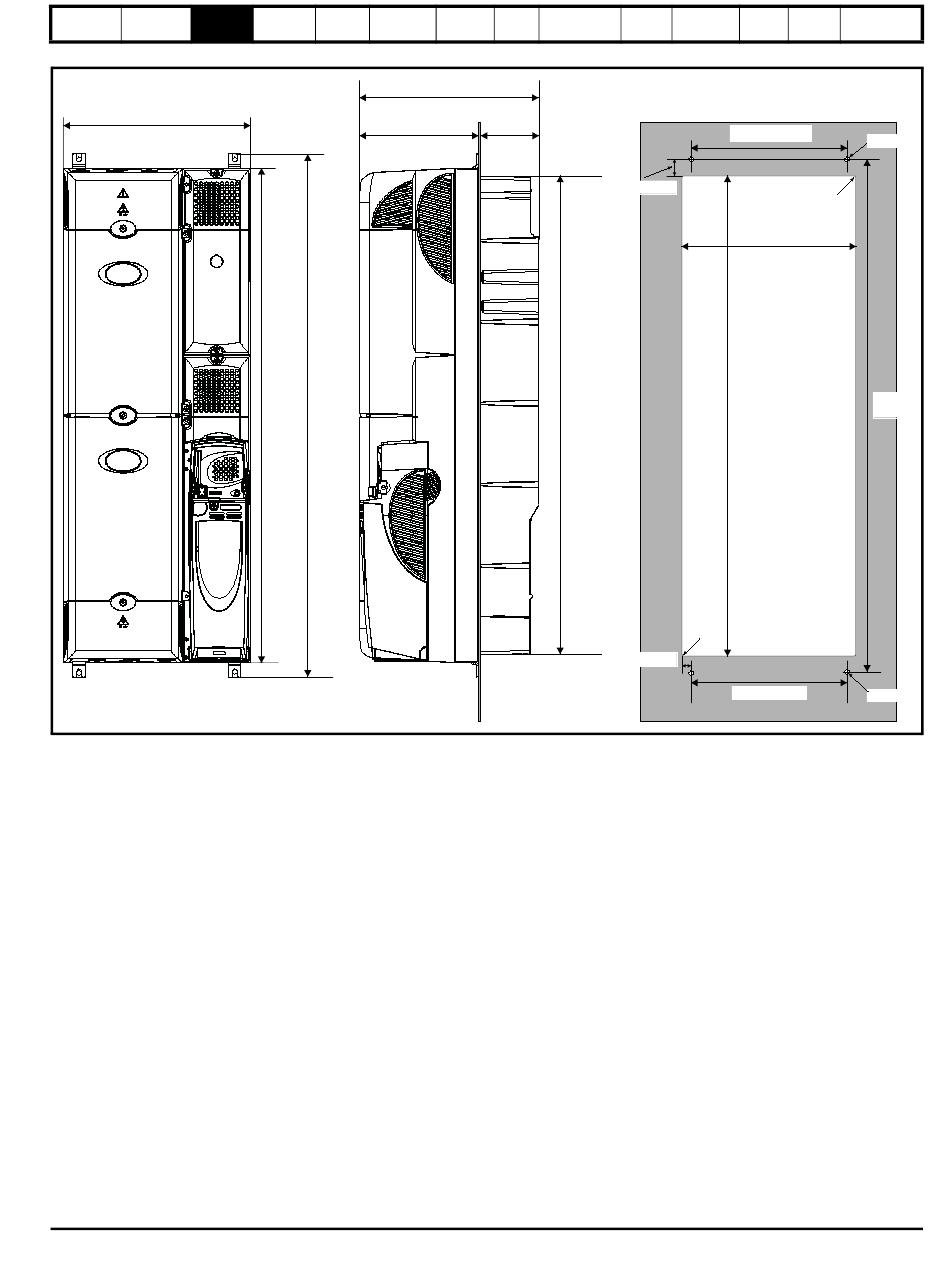

Figura 3-28 Montaje a través de panel del accionamiento tamaño 5
310 mm
En los accionamientos de tamaño 5 montados través de panel, la abrazadera de toma de tierra debe quedar doblada hacia arriba. Esto es
imprescindible a fin de proveer un punto de masa para la abrazadera de toma de tierra. Para obtener más información, consulte la sección 4.11.1
Elementos de conexión a tierra en la página 83.
