Funcionamiento de
SMARTCARD
9.1
Introducción
Se trata de una tarjeta estándar que permite configurar fácilmente los
parámetros de varias formas. La tarjeta SMARTCARD puede utilizarse
para realizar lo siguiente:
Duplicar parámetros entre accionamientos
Guardar todos los grupos de parámetros del accionamiento
Guardar los grupos de parámetros con 'diferencias' en los valores
por defecto
Guardar programas PLC Onboard
Guardar automáticamente todos los cambios de parámetros efectuados
por el usuario para fines de mantenimiento
Cargar parámetros de plano del motor completos
La tarjeta SMARTCARD se encuentra situada a la izquierda en la parte
superior del módulo, debajo de la pantalla del accionamiento (si está
instalada). Asegúrese de insertar la SMARTCARD con los contactos
orientados hacia el lado derecho del accionamiento.
El accionamiento sólo se comunica con la SMARTCARD cuando se
envían órdenes de lectura o escritura, lo que significa que la tarjeta se
puede "conectar en caliente".
Ángulo de fase del codificador (modo servo
únicamente)
Con la versión de software V01.08.00 en adelante,
los ángulos de fase del codificador definidos en Pr 3.25 y
Pr 21.20 se duplican en la SMARTCARD cuando se utiliza
cualquiera de los métodos de transferencia de
SMARTCARD.
Con las versiones de software V01.05.00 a V01.07.01,
los ángulos de fase del codificador defindos en Pr 3.25 y
Pr 21.20 sólo se duplican en la SMARTCARD cuando
Pr 0.30 se ajusta en Prog (2) o Pr xx.00 se define como 3yyy.
Esto es conveniente cuando la SMARTCARD se utiliza para
una guardar copia de seguridad del grupo de parámetros de
un accionamiento, aunque debe ser cuidadoso si la
SMARTCARD también se utiliza para transferir los grupos de
parámetros entre accionamientos.
A menos que ya se conozca que el ángulo de fase del
codificador del servomotor que se conecta al accionamiento
de destino es idéntico al del servomotor conectado al
accionamiento de origen, será necesario realizar un
autoajuste o introducir el ángulo de fase del codificador
manualmente en Pr 3.25 (o Pr 21.20). Si el ángulo de fase
del codificador es incorrecto, el accionamiento podría perder
el control del motor y producir una desconexión O.SPd o
Enc10 al activarse.
Con versiones de software V01.04.00 y anteriores, o cuando
se utiliza una versión entre V01.05.00 y V01.07.01 y Pr xx.00
se ajusta en 4yyy, los ángulos de fase del codificador de
Pr 3.25 y Pr 21.20 no se duplican en la SMARTCARD.
Por consiguiente, los parámetros Pr 3.25 y Pr 21.20 del
accionamiento de destino no se modificarán durante una
transferencia de este bloque de datos desde la
SMARTCARD.
Guía del usuario del Unidrive SP
Edición: 11
Procedimientos
Parámetros
eléctrica
iniciales
básicos
marcha del motor
www.controltechniques.com
Puesta en
Funcionamiento
Optimización
de Smartcard

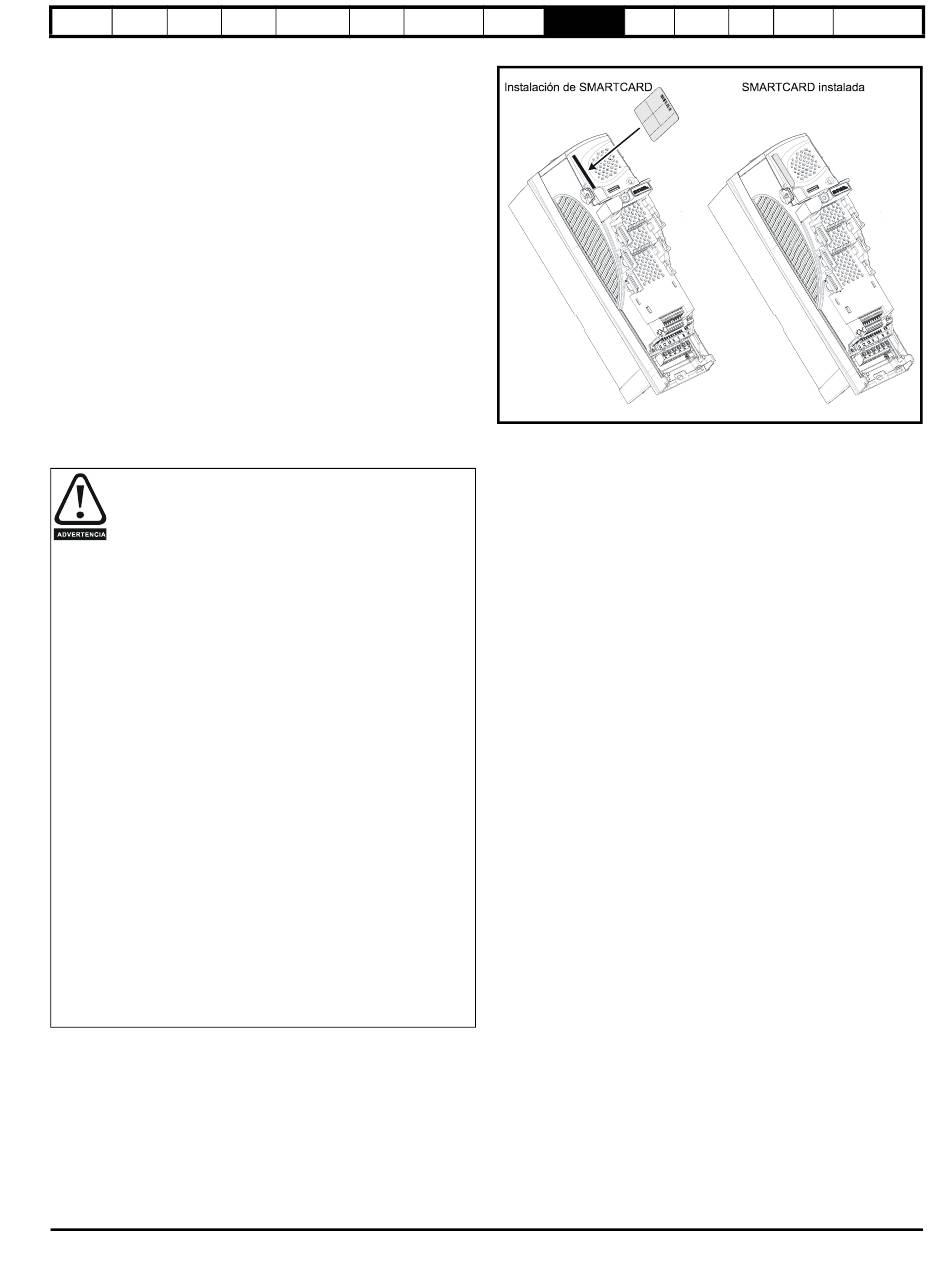

Figura 9-1 Instalación de SMARTCARD
