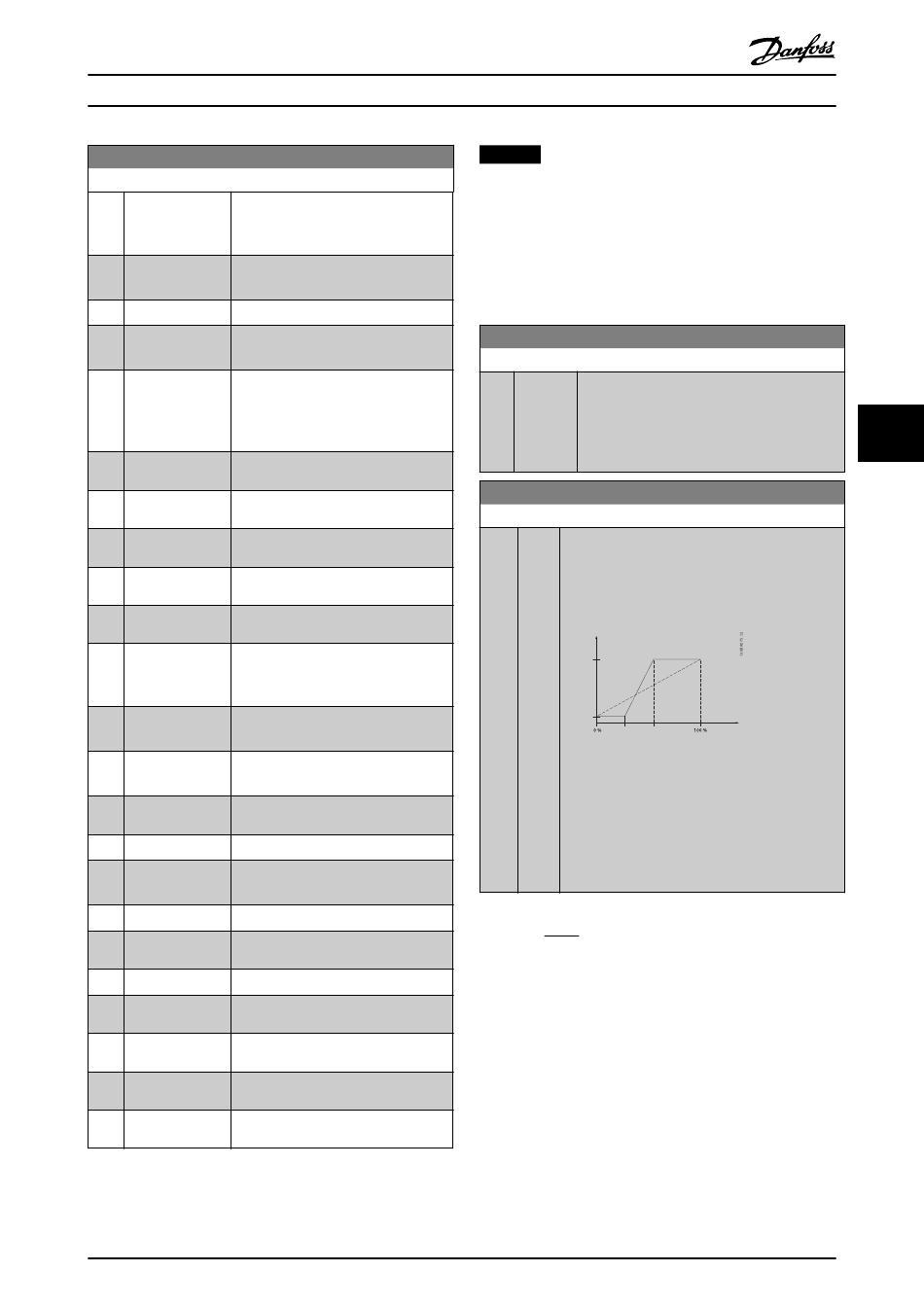

Instrucciones de programaci...
6-50 Terminal 42 salida
Option: Función:
[103] Int. motor 0-Imax 0 - Corriente máx. del inversor
(parámetro 16-37 Máx. Int. Inv.), (0-20
mA)
[104] Par 0-Tlim 0 - Límite de par (parámetro 4-16 Modo
motor límite de par), (0-20 mA)
[105] Par 0-Tnom 0 - Par nominal del motor (0-20 mA)
[106] Potencia 0-Pnom 0 - Potencia nominal del motor (0-20
mA)
[107] Velocidad 0- 0 - Límite de velocidad máx.
-Límite Alto (parámetro 4-13 Límite alto veloc. motor
[RPM] y parámetro 4-14 Límite alto
veloc. motor [Hz]), (0-20 mA)
[113] Lazo cerrado 1 0-100 % (0-20 mA)
ampl.
[114] Lazo cerrado 2 0-100 % (0-20 mA)
ampl.
[115] Lazo cerrado 3 0-100 % (0-20 mA)
ampl.
[130] Fr. sal. 0-100, 0-100 Hz
4-20mA
[131] Referencia Referencia mínima-Referencia máxima
4-20mA
[132] Realim. 4-20 mA Del –200 % al +200 % del
parámetro 20-14 Máxima referencia/
realim.
[133] Int. motor 4-20 0 - Corriente máx. del inversor
mA (parámetro 16-37 Máx. Int. Inv.)
[134] Lím. par 0, 4-20 0 - Límite de par (parámetro 4-16 Modo
mA motor límite de par)
[135] Par 0 nom 4-20 0 - Par nominal del motor
mA
[136] Potencia 4-20 mA 0 - Potencia nominal del motor
[137] Velocidad 4-20 0 - Límite alto de velocidad (4-13 y
mA 4-14)
[139] Contr. bus 0-100 % (0-20 mA)
[140] Contr. bus 4-20 0-100%
mA
[141] Contr. bus t. o. 0-100 % (0-20 mA)
[142] C.bus 4-20mA t. 0-100%
lím.
[143] Lazo cerrado 1 0-100%
4-20 mA
[144] Lazo cerrado 2 0-100%
4-20 mA
[145] Lazo cerrado 3 0-100%
4-20 mA
MG11F505
Manual de funcionamiento
AVISO!
Los valores para el ajuste de la referencia mínima se
encuentran en el parámetro 3-02 Referencia mínima Lazo
abierto y en el parámetro 20-13 Mínima referencia/realim.
Lazo cerrado. Los valores para la referencia máxima se
encuentran en el parámetro 3-03 Referencia máxima Lazo
abierto y en el parámetro 20-14 Máxima referencia/realim.
Lazo cerrado.
6-51 Terminal 42 salida esc. mín.
Range:
0 %
*
6-52 Terminal 42 salida esc. máx.
Range:
100
%
*
20 mA/corriente máxima deseada × 100 %
i . e . 10mA: 20 mA
Ejemplo 1:
Valor de la variable = FRECUENCIA DE SALIDA, intervalo =
0-100 Hz
Intervalo necesario para salida = 0-50 Hz
Se necesita una señal de salida de 0 o 4 mA a 0 Hz (0 %
del intervalo). Ajuste parámetro 6-51 Terminal 42 salida esc.
mín. al 0 %.
Se necesita una señal de salida de 20 mA a 50 Hz (50 %
del intervalo): ajuste parámetro 6-52 Terminal 42 salida esc.
máx. al 50 %.
Danfoss A/S © 08/2014 Reservados todos los derechos.
Función:
[0 - 200 Escalado para la salida mínima (0 o 4 mA) de la
%] señal analógica en el terminal 42.
Ajuste el valor en porcentaje del intervalo
completo de la variable seleccionada en
parámetro 6-50 Terminal 42 salida.
Función:
[0 - Escala para la salida máxima (20 mA) de la señal
200 analógica en el terminal 42.
%] Ajuste el valor en porcentaje del intervalo
completo de la variable seleccionada en
parámetro 6-50 Terminal 42 salida.
Intensidad
(mA)
20
0 / 4
Salida Salida
analógica escala
analógica escala
mín. máx.
par. 6-94
par. 6-93
Ilustración 6.13 Intensidad de salida frente a
variable de referencia
Se puede obtener un valor menor de 20 mA a
escala completa si se programan valores >100 %
utilizando la siguiente fórmula:
× 100 % = 200 %
10 mA
6
Variable para
salida
ejemplo: velocidad
(rpm)
