Apantallado/Blindado - Danfoss VLT HVAC Drive FC 102 Manual De Funcionamiento

Instalación eléctrica
Los cables de control y de señales analógicas largos
pueden, en casos raros y en función de la instalación,
producir lazos de tierra de 50/60 Hz debido al ruido
introducido a través de los cables de alimentación de red.
Si se producen lazos de tierra, puede que sea preciso
romper la pantalla o insertar un condensador de 100 nF
entre la pantalla y la protección.
4 4
Conecte las entradas y salidas analógicas y digitales por
separado de las entradas comunes del convertidor de
frecuencia (terminales 20, 55 y 39) para evitar que las
corrientes a masa de ambos grupos afecten a otros grupos.
Por ejemplo, conectar la entrada digital podría perturbar la
señal de entrada analógica.

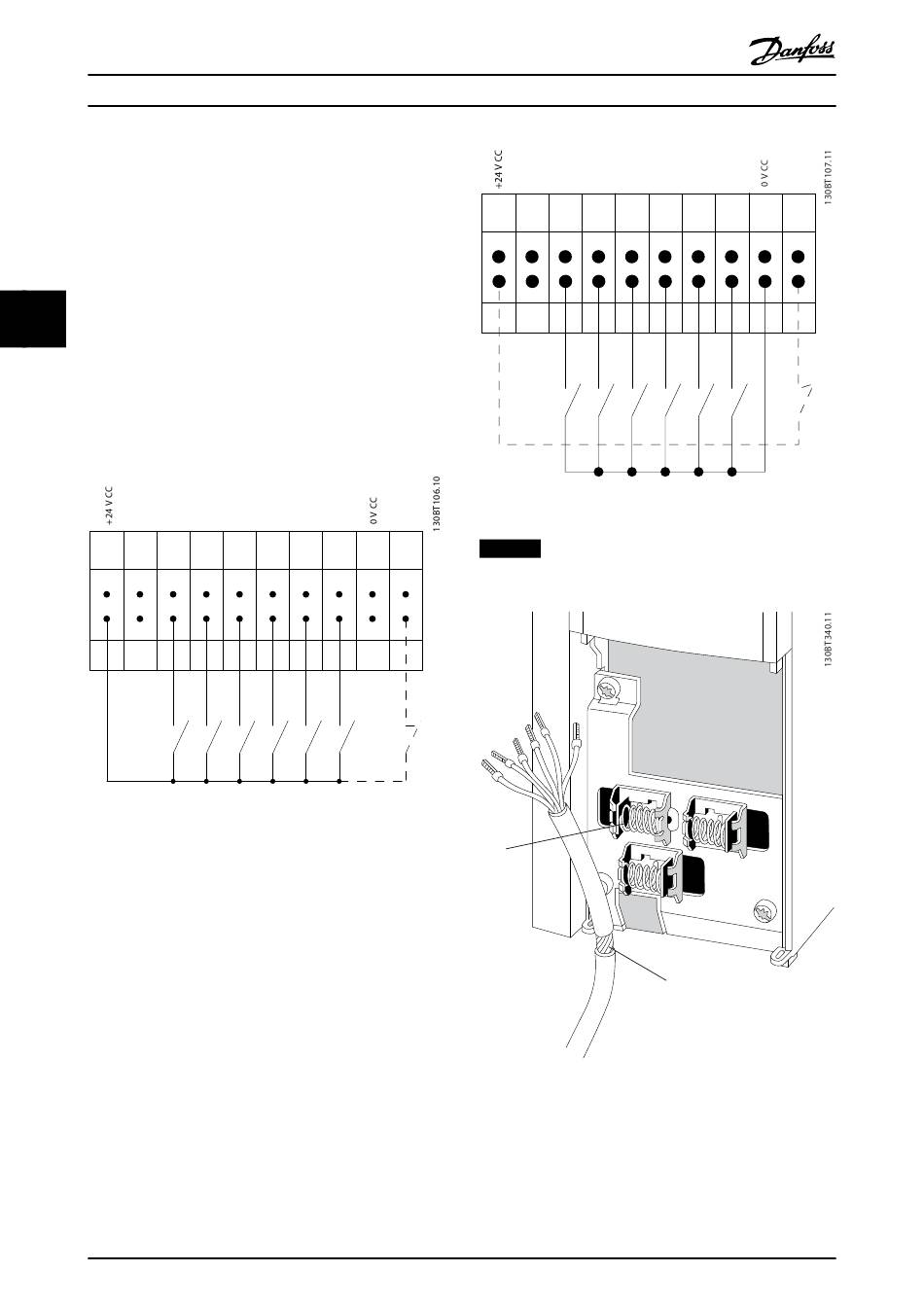

Polaridad de entrada de los terminales de control
12 13 18
Ilustración 4.23 Polaridad PNP
58
VLT
PNP (Fuente)
Cableado de la entrada digital
19 27 29 32 33
Danfoss A/S © 08/2014 Reservados todos los derechos.
®
HVAC Drive FC 102
12 13
Ilustración 4.24 Polaridad NPN
AVISO!
20 37
Los cables de control deben ser apantallados/blindados.
1
Ilustración 4.25 Cable de control apantallado
Conecte los cables como se indica. Para asegurar una
óptima inmunidad eléctrica, conecte los apantallamientos
de forma correcta.
NPN (Disipador)
Cableado de la entrada digital
18 19 27 29 32 33
2
20 37
MG11F505
