Instalación eléctrica
Tamaños Terminal
de las
protec-
ciones
E Red
Motor
Carga
compartida
Freno
4 4
F Mains
Motor
Carga
compartida
Brake
Regen
Tabla 4.3 Par para los terminales

4.1.6 Cables apantallados

ADVERTENCIA
(Danfoss) recomienda utilizar cables apantallados entre
el filtro LCL y el convertidor de frecuencia. Pueden usarse
cables no apantallados entre el transformador y el lado
de la entrada del filtro LCL.
Asegúrese de conectar correctamente los cables apanta-
llados y blindados para garantizar una alta inmunidad CEM
y bajas emisiones electromagnéticas.
La conexión se puede realizar usando prensacables o
abrazaderas.
•
Prensacables CEM: pueden utilizarse prensacables
disponibles para asegurar una óptima conexión
desde el punto de vista de la CEM.
•
Abrazadera de cable CEM: con el convertidor de
frecuencia, se suministran abrazaderas que
permiten una sencilla conexión.

4.1.7 Cable de motor

Conecte el motor a los terminales U/T1/96, V/T2/97 y W/
T3/98. Conecte el terminal 99 a tierra. Con este convertidor
de frecuencia, pueden utilizarse todos los tipos de motores
trifásicos asíncronos estándar. Según los ajustes de fábrica,
el motor gira en sentido horario con la salida del
convertidor de frecuencia conectada del siguiente modo:
46
®
VLT HVAC Drive FC 102
Par [Nm] (in-lb) Tamaño
de perno
19–40
M10
(168–354)
8,5-20,5
M8
(75-181)
19–40
M10
(168–354)
19–40
M10
(168-354)
8,5-20,5
(75-181) M8
8,5-20,5 M8
(75-181)
Danfoss A/S © 08/2014 Reservados todos los derechos.
Número de Función
terminal
96, 97, 98 Red U/T1, V/T2 y W/T3
99 Tierra
Tabla 4.4 Terminales de red
•
Terminal U/T1/96 conectado
a la fase U
•
Terminal V/T2/97 conectado
a la fase V
•
Terminal W/T3/98 conectado
a la fase W

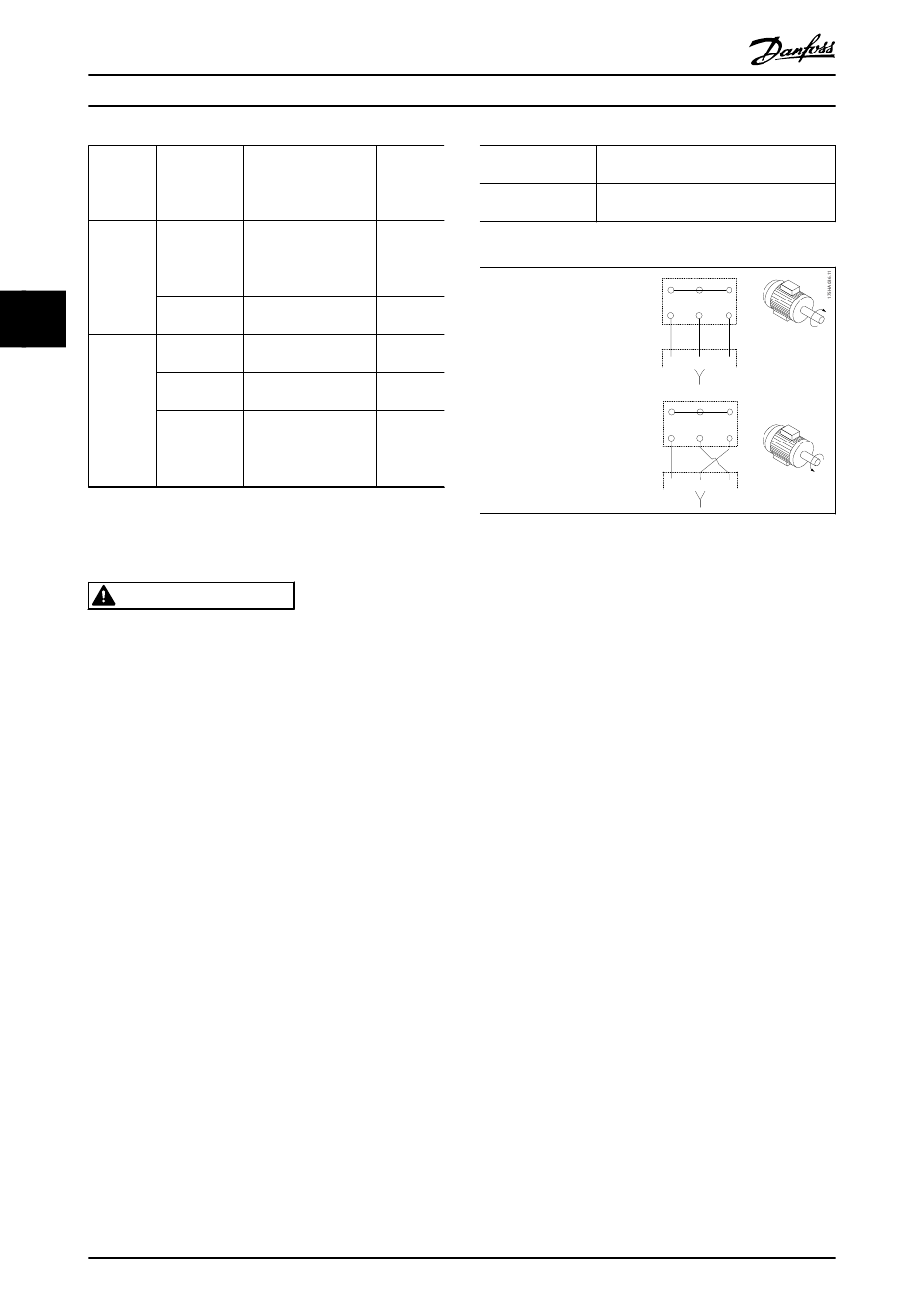

Tabla 4.5 Cableado para las direcciones del motor
El sentido de giro puede cambiarse invirtiendo dos fases en el cable
de motor o modificando el ajuste de parámetro 4-10 Dirección veloc.
motor.
Para efectuar una verificación de la rotación del motor, siga
los pasos indicados en parámetro 1-28 Comprob. rotación
motor.
Requisitos de la protección F
Requisitos de F1/F3
Acople un número idéntico de cables a ambos terminales
del módulo del inversor. Para obtener el mismo número de
cables, las cantidades de cable de fase del motor deben
ser múltiplos de 2, es decir, 2, 4, 6 u 8 (no se permite un
solo cable). Es necesario que los cables tengan la misma
longitud, dentro de un margen del 10 %, entre los
terminales del módulo del inversor y el primer punto
común de una fase. El punto común recomendado son los
terminales del motor.
Requisitos F2/F4: Acople un número idéntico de cables a
ambos terminales del módulo del inversor. Para tener un
número idéntico de cables, las cantidades de cable de fase
del motor deben ser múltiplos de 3, es decir, 3, 6, 9 o 12
(no se permiten 1 o 2 cables). Es necesario que los cables
tengan la misma longitud, dentro de un margen del 10 %,
entre los terminales del módulo del inversor y el primer
punto común de una fase. El punto común recomendado
son los terminales del motor.
Requisitos para la caja de conexiones de salida
La longitud (mínimo 2,5 m) y el número de cables deben
ser iguales desde cada módulo del inversor hasta el
terminal común en la caja de conexiones.
Motor
U V W
2 2 2
U V W
1 1 1
FC
96 97 98
Motor
U V W
2 2 2
U V W
1 1 1
FC
96 97 98
MG11F505
