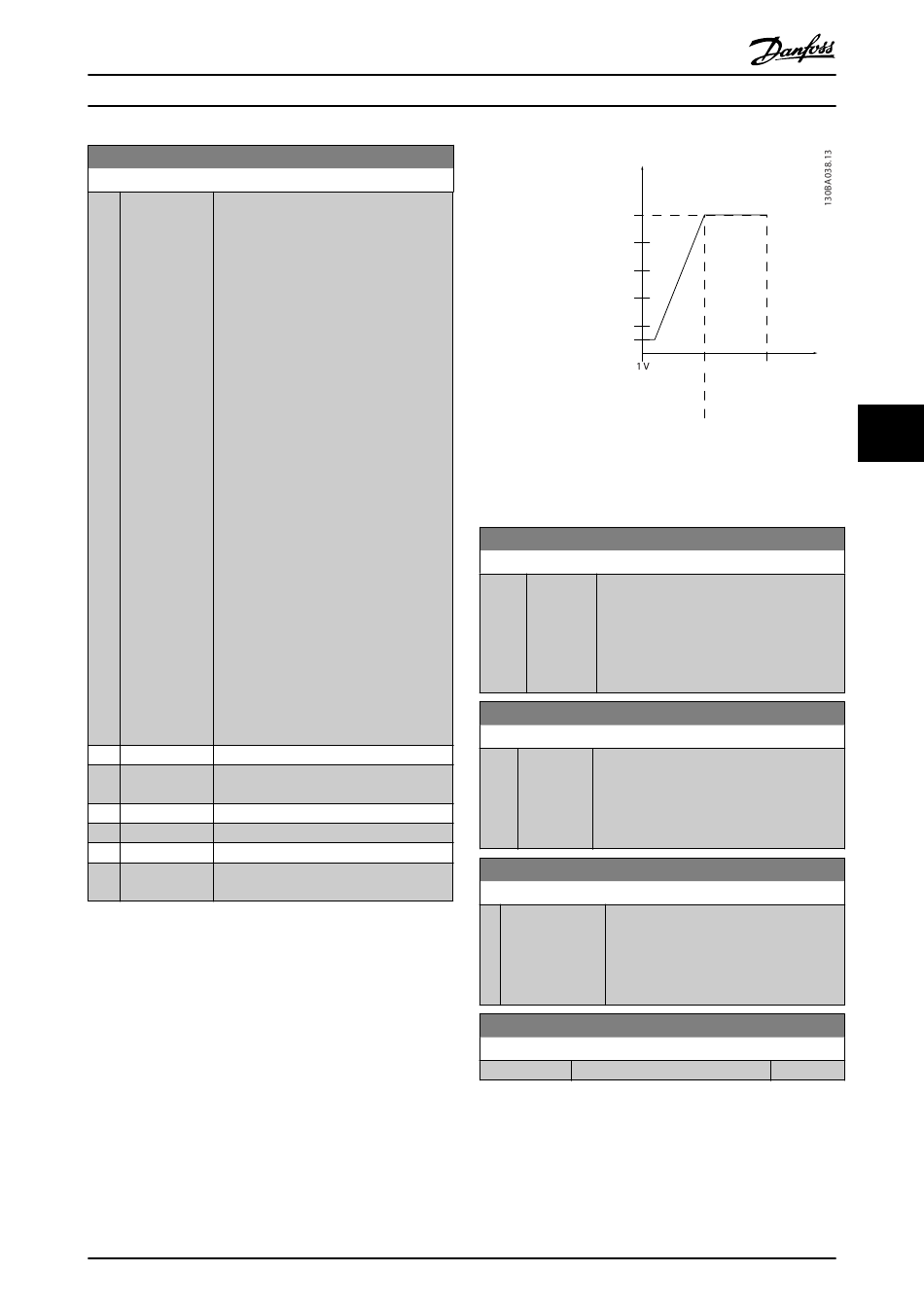

Instrucciones de programaci...
6-01 Función Cero Activo
Option: Función:
Seleccione la función de tiempo límite. La
función ajustada en
parámetro 6-01 Función Cero Activo se
activa si la señal de entrada del terminal
53 o 54 es inferior al 50 % del valor en
parámetro 6-10 Terminal 53 escala baja V,
parámetro 6-12 Terminal 53 escala baja mA,
parámetro 6-20 Terminal 54 escala baja V o
parámetro 6-22 Terminal 54 escala baja mA
durante el periodo definido en
parámetro 6-00 Tiempo Límite Cero Activo.
Si varios tiempos límite tienen lugar
simultáneamente, el convertidor de
frecuencia da prioridad a las funciones de
tiempo límite de la siguiente manera:
1.
2.
La frecuencia de salida del convertidor de
frecuencia puede:
•
•
•
•
•
[0] Desactivado
*
[1] Mantener
salida
[2] Parada
[3] Velocidad fija
[4] Velocidad max.
[5] Parada y
desconexión
MG11F505
Manual de funcionamiento
Parámetro 6-01 Función Cero
Activo
Parámetro 8-04 Función tiempo
límite ctrl.
[1] mantenerse en su valor actual
[2] irse a parada
[3] irse a la velocidad fija
[4] irse a la velocidad máx.
[5] pararse con la consiguiente
desconexión
Danfoss A/S © 08/2014 Reservados todos los derechos.
Ref. / Realimentación
[rpm]
Par. 6-xx
1500
Valor alto de
ref. / realim.
1200
900
600
Par. 6-xx
300
Valor bajo de
150
ref. / realim.
Par. 6-xx
«Tensión baja» o
«Intensidad baja»
Ilustración 6.12 Condiciones de cero activo
6-10 Terminal 53 escala baja V
Range: Función:
0.07 V [ 0 - par. Introduzca el valor de tensión baja. Este
*
6-11 V] valor de escalado de entrada analógica
debe corresponderse con el valor bajo de
realimentación / referencia ajustado en el
parámetro 6-14 Term. 53 valor bajo ref./
realim.
6-11 Terminal 53 escala alta V
Range: Función:
10 V [ par. 6-10 Introduzca el valor de tensión alta. Este valor
*
- 10 V] de escalado de entrada analógica debe
corresponderse con el valor alto de realimen-
tación / referencia ajustado en
parámetro 6-15 Term. 53 valor alto ref./realim.
6-14 Term. 53 valor bajo ref./realim
Range: Función:
0 [-999999.999 - Introduzca el valor de escalado de entrada
*
999999.999 ] analógica que se corresponde con el valor
bajo de tensión / corriente ajustado en
parámetro 6-10 Terminal 53 escala baja V y
parámetro 6-12 Terminal 53 escala baja mA.
6-15 Term. 53 valor alto ref./realim
Range:
Size related [-999999.999 - 999999.999 ]
*
5 V 10 V
[V]
Entrada analógica
Par. 6-xx
«Tensión alta» o
«Intensidad alta»
Función:
