PORTERO Y VIDEOPORTERO
DESCRIPCIÓN DEL MÓDULO

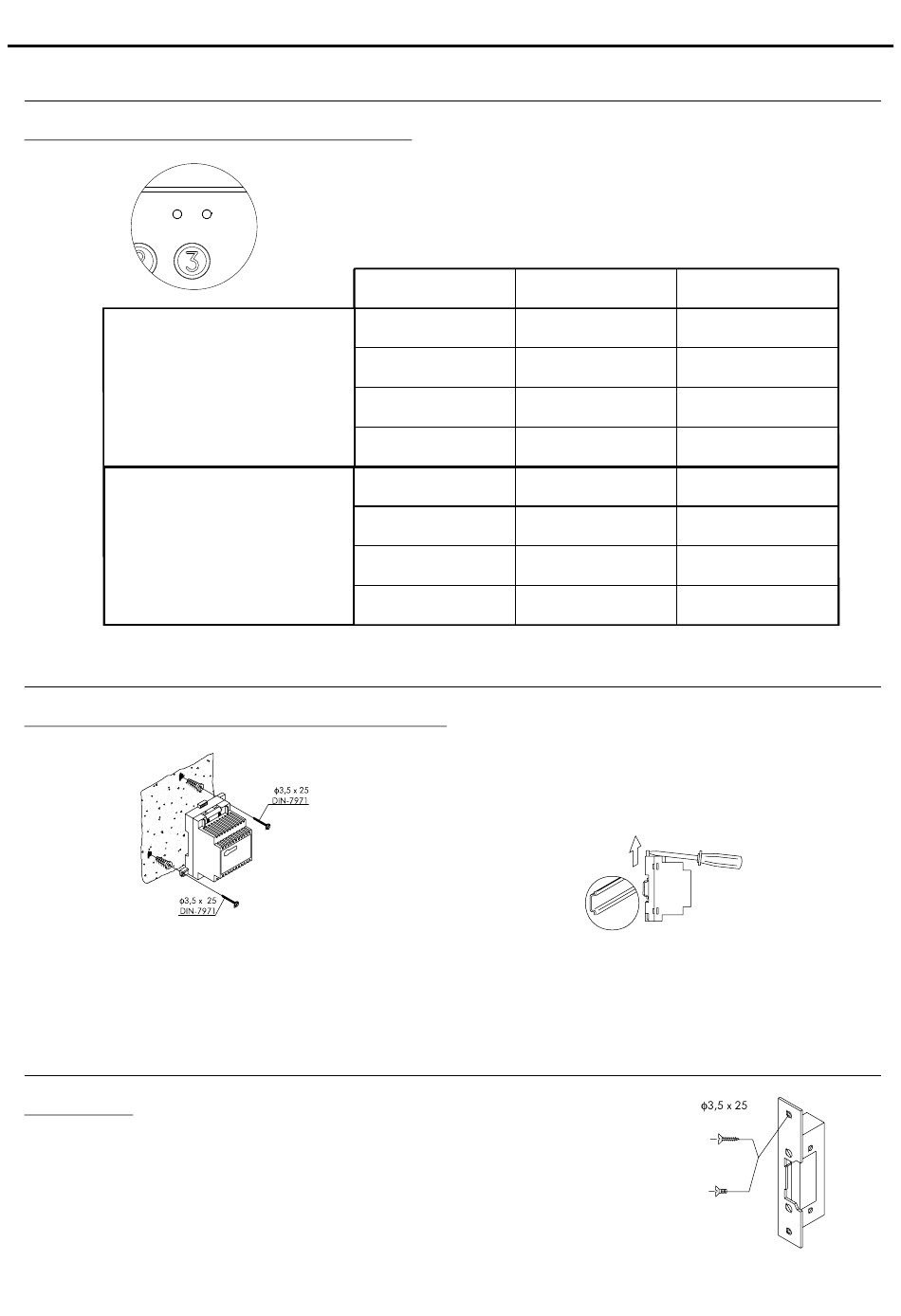

Descripción de los leds de autodiagnóstico:
Rojo Verde
Programación
INSTALACIÓN DEL ALIMENTADOR
Detalle de la instalación del alimentador TF-104:
El alimentador puede instalarse en guía DIN (3 elementos), realizando una leve presión.
Para sacar el transformador de la guía utilizar un destornillador plano y hacer palanca,
tal y como muestra el dibujo.
INSTALACIÓN DEL ABREPUERTAS
Abrepuertas
Si el abrepuertas va a ser instalado en una puerta metálica,
utilice una broca de 3,5mm y rosque el agujero realizado. Si la
instalación se realiza sobre puerta de madera, utilice una
broca de 3mm.
IMPORTANTE: el módulo de control de accesos se suministra con dos
- CONTROL DE ACCESOS
Los leds de autodiagnóstico están ubicados en el lateral superior
derecho de la parte frontal del módulo.
Reposo
Modo
Confirma secuencia
Instale el transformador en un lugar seco y protegido.
Para instalar el transformador en pared,
colocar las pestañas de sujeción.
Realizar dos agujeros de 6mm. de
diámetro, e introducir los tacos.
Sujetar el alimentador mediante los
tornillos especificados.
varistores. Si usted va a conectar un abrepuertas de corriente
alterna en una de las salidas, coloque el varistor suministrado
directamente sobre los terminales del abrepuertas para
asegurar el buen funcionamiento del módulo.
Funcionamiento
Normal
Bloqueo Parpadeo Rápido
Código correcto
Código erróneo 4 Parpadeos rápido
Normal
Confirma campo
Código erróneo 4 Parpadeos rápido
Recuerde que la normativa vigente obliga a
proteger el transformador con un interruptor
magnetotérmico.
Led Rojo
On
On On (1 segundo)
Parpadeo lento
Parpadeo lento 2 Parpadeos rápido
Parpadeo lento 4 Parpadeos rápido
DIN 46277
DIN-7972
M 4 x 8
DIN-963
9
Led Verde
Off
Off
Off
Off
Off
