DESCRIPCIÓN DEL MÓDULO

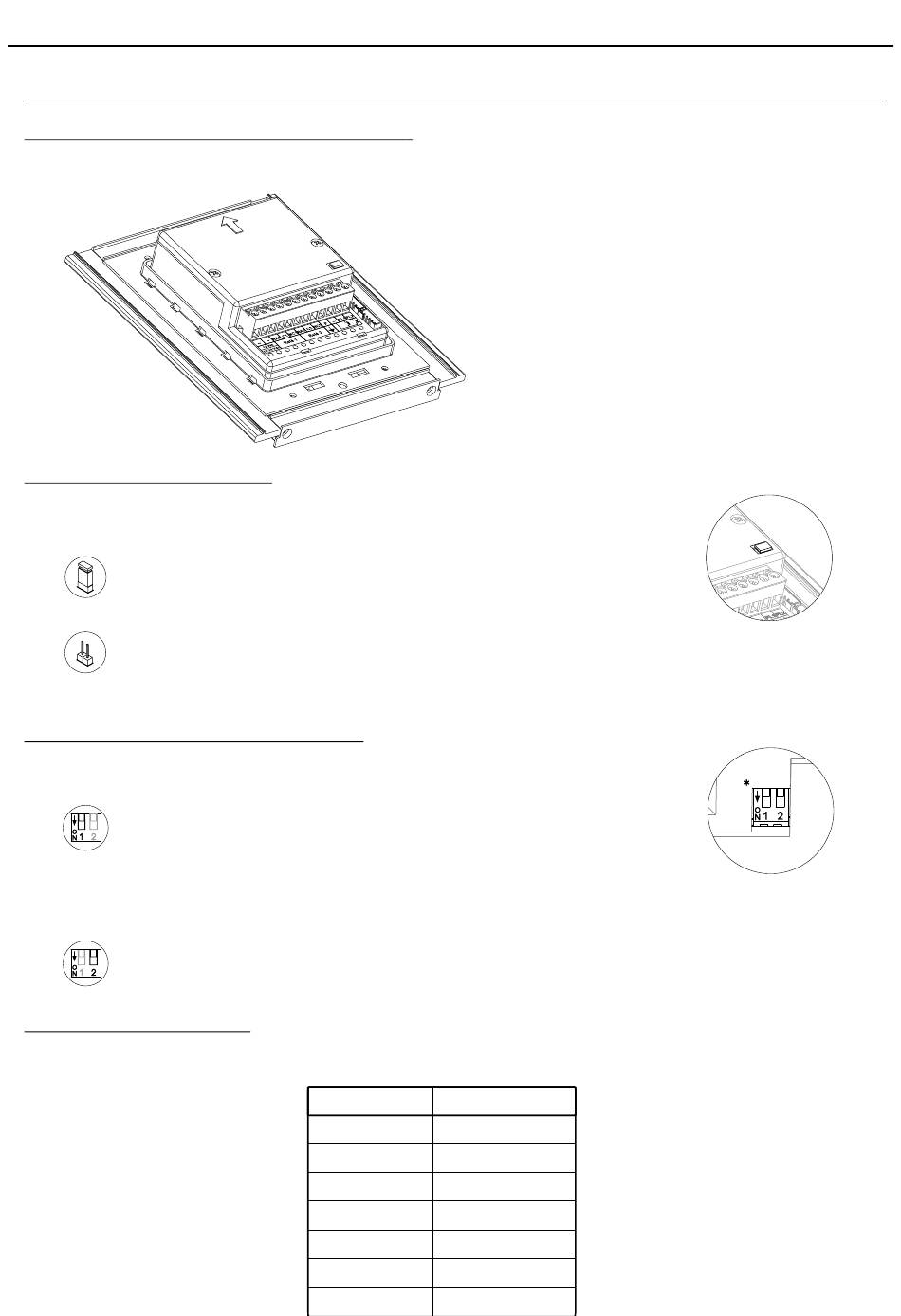

Descripción del módulo N3301/AL - NX3301:
Descripción del puente JP1:
El puente JP1 está ubicado a la derecha de la regleta de conexión, activa la
alarma "tamper".
Funcionamiento normal, alarma no activa
Se activa el modo de alarma "tamper". En este modo, en el módulo se anula
el funcionamiento del teclado y de los pulsadores externos del módulo. Los
leds y la retroiluminación del teclado se apagan, se activa una alarma
sonora constante y la salida "P" de pánico de colector abierto (3 seg. cada
minuto). Finaliza el modo alarma cuando se repone el puente en JP1.
Descripción del microinterruptor SW1:
El microinterruptor SW1 está ubicado en el lateral izquierdo del módulo.
Permite reiniciar el código pin "especial de instalador" al código asignado de
fábrica.
Para proceder: Colocar el microinterruptor nº1 a ON, el módulo emitirá 2 tonos y
el led verde del frontal se encenderá durante 1 segundo, a continuación vuelva a
colocar el microinterruptor a OFF (ahora el código es el asignado de fábrica). Si
durante este proceso el módulo de control de acceso estaba bloqueado, también se
reiniciará el código pin "especial desbloqueo" al código asignado de fábrica.
Sin función para el control de accesos autónomo (dejar en OFF).
Descripción de los tonos:
El módulo de control de accesos incorpora un zumbador interno para la reproducción de tonos de
funcionamiento.
- CONTROL DE ACCESOS
Los terminales de instalación se encuentran accesibles
en la parte posterior del módulo y corresponden
con las siguientes conexiones:
.
Funcionamiento Duración
Programación 5 Tonos rápidos
Confirmar campo 2 Tonos rápidos
Confirma secuencia 4 Tonos rápidos
Cancelar 1 Tono largo (0,5 seg.)
Error 1 Tono largo (1 seg.)
Pulsación tecla 1 Tono rápido
Alarma activa 1 Tono constante
~, ~ :
entrada de alimentación.
NA1 :
salida normalmente abierta relé 1.
C1 :
común relé 1.
NC1 :
salida normalmente cerrada relé 1.
NA2 :
salida normalmente abierta relé 2.
C2 :
común relé 2.
NC2 :
salida normalmente cerrada relé . 2
P :
salida pánico.
_
:
negativo.
PL1 :
entrada para pulsador exterior relé 1.
PL2 :
entrada para pulsador exterior relé 2.
Valor de fábrica
( )
*
8
JP1
( )
.
