PORTERO Y VIDEOPORTERO
DESCRIPCIÓN DEL MÓDULO DE SONIDO

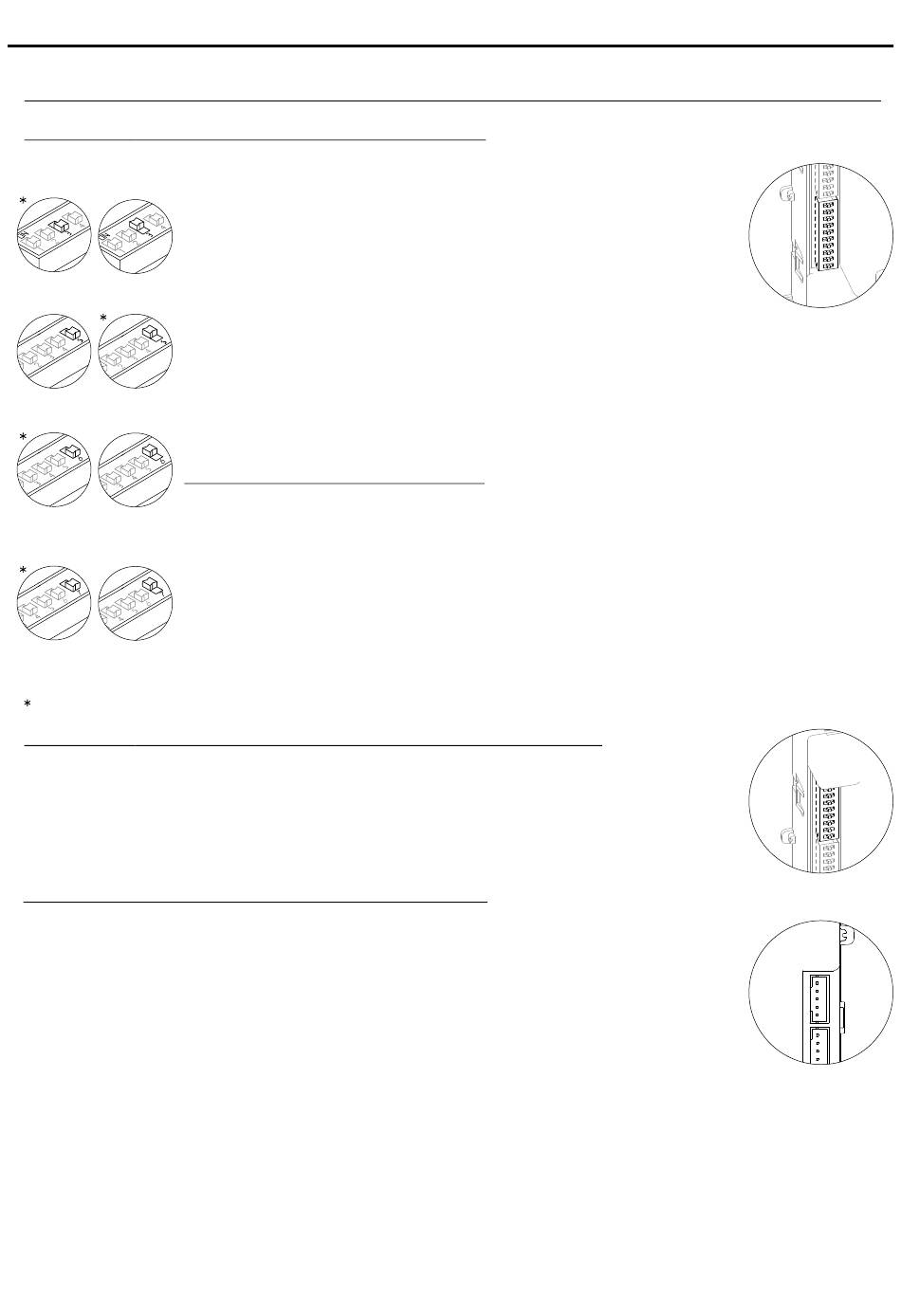

Descripción microinterruptor de configuración SW1:
El microinterruptor de configuración SW1 está ubicado a la izquierda de la parte posterior
del módulo.
En este modo de funcionamiento los microinterruptores 1, 2, 4 y 8 al 10 no tienen función.
Valor de fábrica
Descripción microinterruptor de configuración SW2 (sin función):
El microinterruptor de configuración SW2 está ubicado a la izquierda de la parte posterior
del módulo.
En este modo de funcionamiento no tiene función el microinterruptor de programación SW2.
Descripción del conector de enlace a Bus Nexa CN8:
El conector de enlace a Bus Nexa CN8 está ubicado en el lateral superior derecho de la parte
posterior del módulo de sonido.
Conectar el cable que se suministra con el módulo para conectar con otros módulos mediante Bus
Nexa :
N3403/AL: Conecte al módulo para dotar al sistema de un visor display.
ð
N3301/AL: Conecte el módulo para dotar al sistema de un control de accesos y una placa
ð
codificada.
N3301A/AL: Conecte el módulo para dotar al sistema de un panel alfabético.
ð
EL3002: Conecte al bus para alimentar paneles informativos (Máximo 3 unidades).
ð
CD-NEXA/BT: Conecte el módulo para dotar al sistema de una interfaz de configuración inalámbrica.
ð
- PLACA CODIFICADA CON DISPLAY
Selecciona el tipo de cableado para la señal de video.
Dejar en OFF para cable coaxial RG-59 ó RG-11.
Colocar en ON para cable de par trenzado.
Sistemas Plus, carga la instalación con una resistencia de comunicaciones
correcto funcionamiento, dejar en ON sólo en la placa más cercana al canal de instalación o en
la placa general (si existe), colocar el resto en OFF.
Sistemas Uno, carga la instalación con una resistencia de comunicaciones Uno. Para un correcto
funcionamiento, colocar en ON sólo en la placa más cercana al canal de instalación, dejar el
resto en OFF.
Si existe el uso del repetidor RD Plus/Uno:
En el canal de instalación o a la entrada de la placa interior en sistemas con placas generales,
dejar la/s placa/s en OFF.
Colocar en ON para que el volumen de los tonos emitidos en la placa:
(llamada en curso, sistema ocupado y puerta abierta) sea
volumen de dichos tonos.
BAJO
Plus
o dejar en OFF si se desea un
ALTO
103
. Para un
