2.2.2. Placa de Gestión de Energía
La Placa de Gestión de Alimentación (PMB por sus siglas en inglés) es auto-controlado por
un micro-controlador integrado. Gran parte de su circuito se utiliza para controlar cosas
como la temperatura de funcionamiento de la placa, estado de la batería, carga de la
batería y la comunicación con la unidad de visualización.
La PMB consiste en un circuito integrado de cargador de batería de convertidor DC-DC
para mantener la batería de respaldo del sistema lista para suministrar energía secundaria
de reserva en caso de fallo de la red eléctrica principal. La PMB también acepta las señales
de interruptor de Encendido On/Standby y controla la alimentación de la máquina de
anestesia. Cuando se enciende el sistema (interruptor ON / STANDBY activado), la PMB
suministra alimentación a la Unidad de Visualización, al ventilador, a la ACB y a otras
placas (a través de la ACB).
La PMB se comunica con otros bloques funcionales a través de las siguientes conexiones:
• Baterías (1)
• Conector de la fuente de alimentación AC-DC (2): salida de 5V / 0,5 A
• Conector de la fuente de alimentación AC-DC (3): salida 12.5V / 10A
• A la Unidad de Visualización (4)
• Al ventilador (5)
• Al ACB (6)

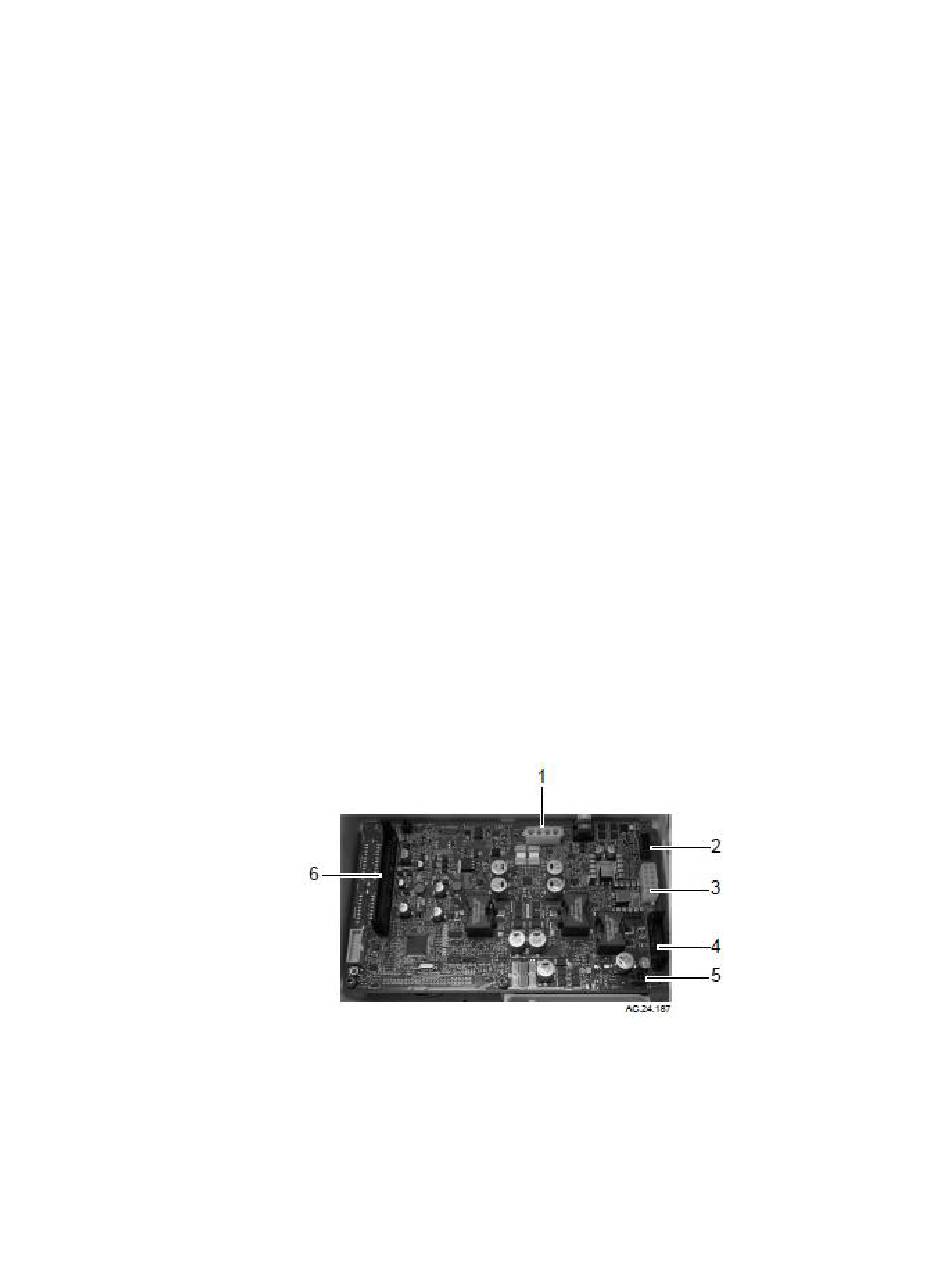

Figura 2-3 * Placa de Gestión de Alimentación
44
