Nota
La masa ConfigPheured nominal para el trolley incluye la carretilla, sistema de
respiración, tres entradas de tubería, dos controladores de índice de dos PIN, AGSS
pasivo, salida CA con transformador, gabinetes, brazo de pantalla de dos pivotes,
conjunto de monitoreo de paciente en superficie superior y freno central. No incluye
el contenido de los gabinetes o Racores montados externamente.
Nota
La masa configurada nominalmente para el colgante y la máquina de montaje en
pared incluye sistema de respiración, tres entradas de tubería, AGSS pasivo, gabinetes,
brazo de pantalla de dos pivotes y conjunto de monitoreo de paciente de superficie
superior. No incluye el contenido de los gabinetes o Racores montados externamente.
Nota
La masa máxima configurada incluye configuración nominal, cargas máximas y
cilindros externos en todas las locaciones de conjunto y almacenamiento.
Carga del Sistema
Carga de Encaje Izquierdo
El encaje izquierdo en la parte izquierda de la máquina es separada en clasificaciones
de carga superior e inferior. La carga máxima de encaje superior es 4.5 kg y 3.7 Nm. La
carga máxima de encaje permisible es 6 kg y 10 Nm.
Consulte "Generalidades del sistema" (10) para la locación del encaje izquierdo.

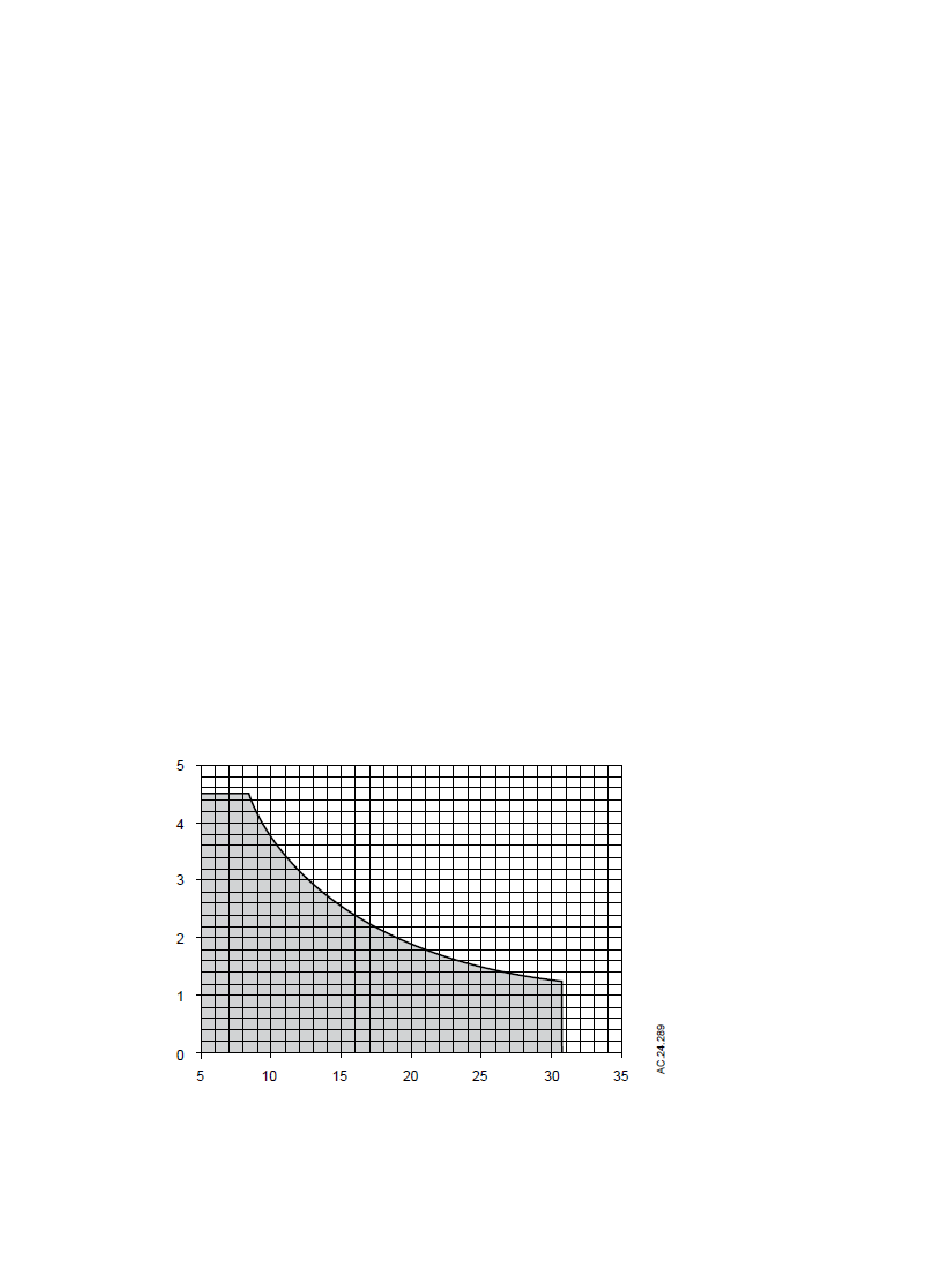

Figura 1-10 * Carga superior de encaje en Kg (vertical) versus distancia de carga desde
el encaje superior en cm. (horizontal).
32
