7.7. Diagramas de flujo de solución de problemas del Sistema
Leyenda:
ACB= Placa de Control de anestesia
PMB = Placa de Gestión de Alimentación
SIB = Placa de Interfaz de Sensor
DU = Unidad de Visualización
GIV = Válvula de Entrada de Gas
APL = Límite de Presión ajustable
URM = manual de Referencia del Usuario

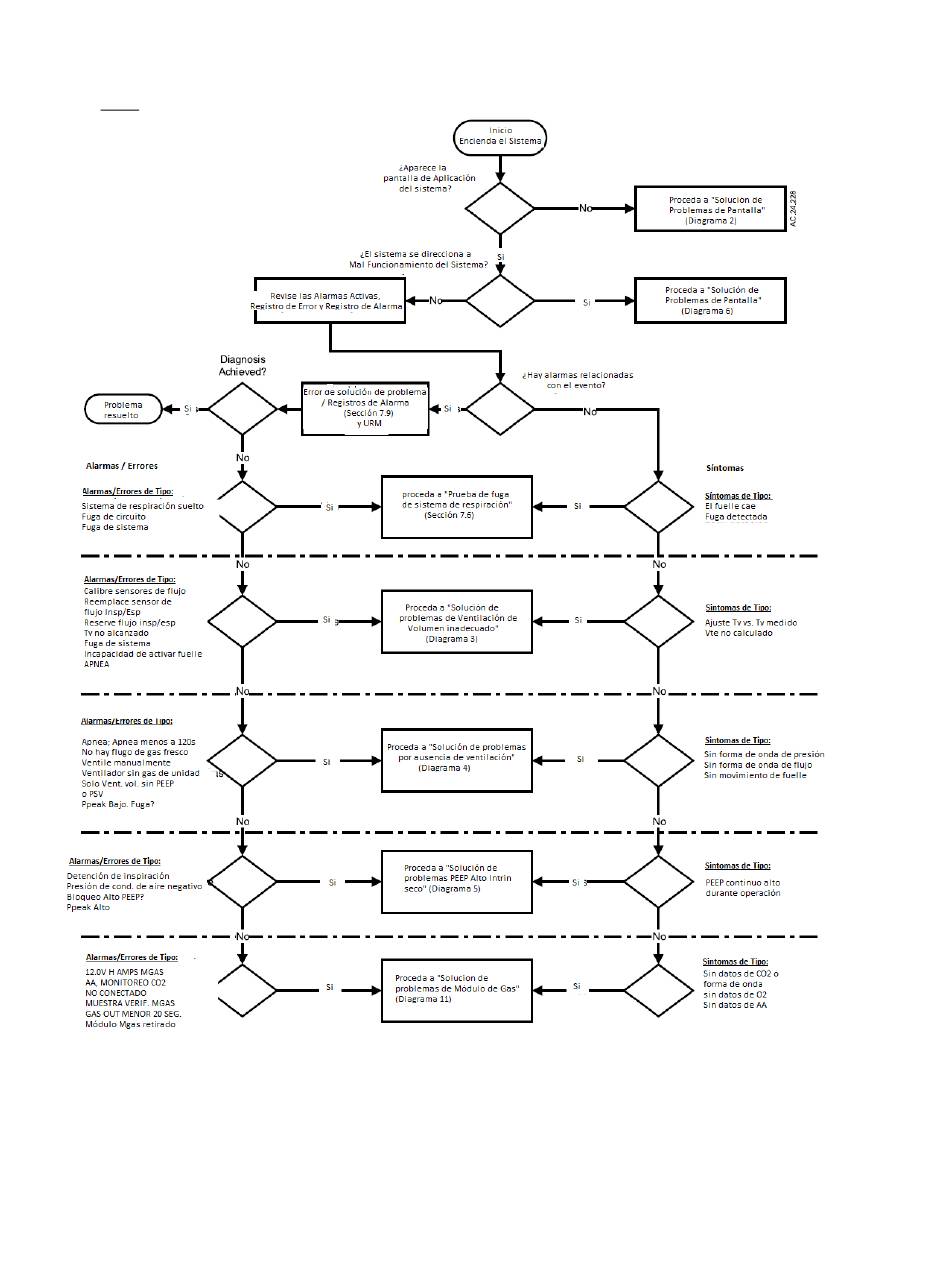

Diagrama de Flujo 1

202
