CHASING WaterLinked
KR
DVL 장착 키트
사용 설명서
V1.0
CHASING WaterLinked DVL A50 장착 키트는 맞춤 제작된 키트 구성요소로
CHASING M2, CHASING M2 PRO 및 CHASING M2 PRO MAX ROV를 DVL와 함께
운반할 때 편리하게 해줍니다. 구성요소는 DVL을 ROV에 연결하는 데 사용합니다.
설치하기 쉽고 사용이 편리합니다. DVL은 음향 도플러 유속계(ADCP)와 유사한 음향
도플러 기기입니다. 4개 센서의 측정값과 각 음향 펄스 간 시간 간격에 기반해 ROV
의 이동 속도와 방향을 정확하게 예측할 수 있습니다. DVL는 ROV의 수중 속도 표시
및 고정점 위치를 지원합니다.
1
3

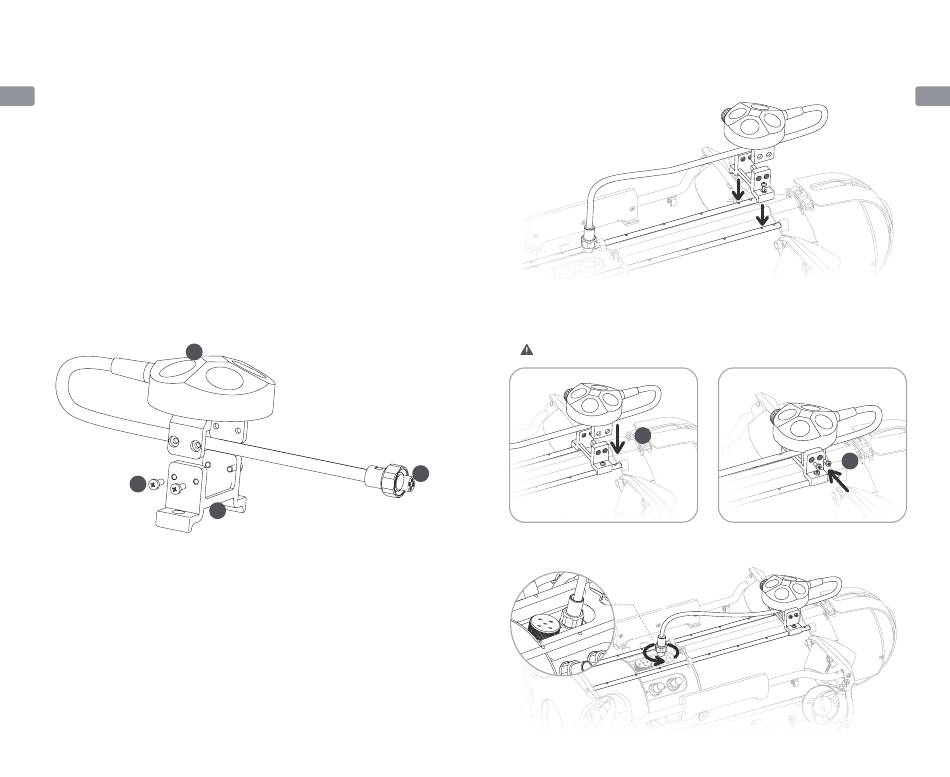

1. DVL 장치(장착 브래킷 및 플러그 설치)
2. DVL 마운팅 베이스
3. M3 × 8mm 나사
4. 4 핀 포트
15
2
설치 및 연결
1. 그림과 같이 M3 × 8mm 나사 2개를 사용하여 마운팅 베이스를 장치 꼬리 부위
하단에 고정합니다.
2. DVL 케이블을 뒤로 당겨 DVL을 마운팅 베이스①에 삽입합니다. 설치 후 M3 ×
8mm 나사를 사용하여 양쪽에 고정합니다②.
참고: DVL 케이블이 ROV의 뒷면에 바로 닿아야 합니다.
4
3. DVL 케이블을 장치 포트에 연결합니다.
1
KR
2
16
