Interfaces de comunicación: Ajuste y funcionamiento
Asignación de señal máx./valor
Entrada analógica (AI2)
Valor de la señal
Valor correspondiente

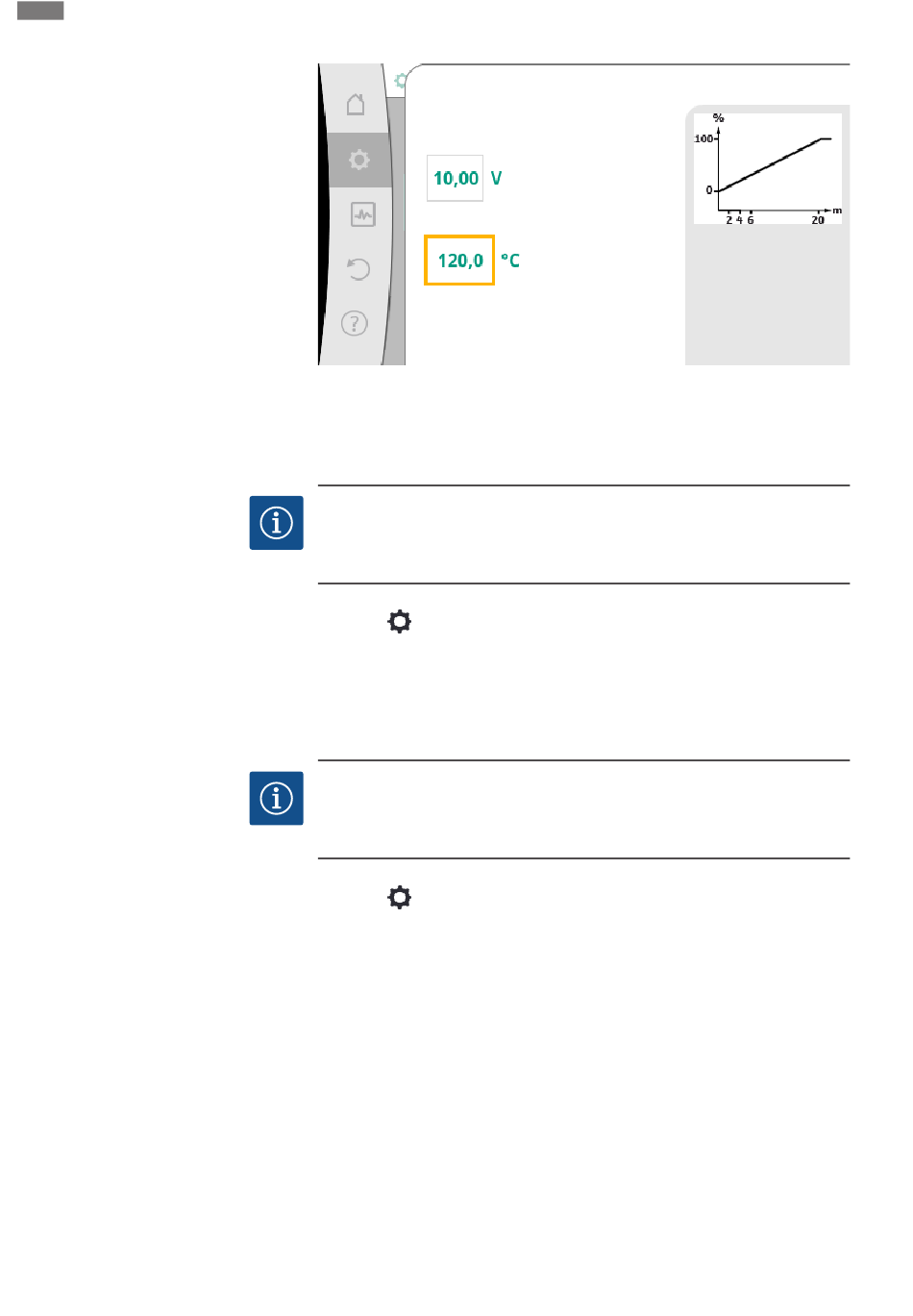

Fig. 86: Asignación de señal máx./valor de sensor de valor real
Introduciendo el punto de apoyo mínimo y máximo de la curva característica se ha con-
cluido la entrada.
AVISO
Si se ha seleccionado el tipo de señal PT1000, es posible ajustar un valor de correc-
ción de temperatura para la temperatura medida. De este modo se puede compensar
la resistencia eléctrica de un cable de sensor largo.
En el menú «Ajustes», seleccione
1. «Interfaces externas»
2. «Función de entrada analógica AI1» ... «Función de entrada analógica AI4»
3. «Corrección de la temperatura» y ajuste un valor de corrección (offset).
AVISO
Opcionalmente, y para una mejor comprensión de la función del sensor conectado,
se puede indicar la posición del sensor.
Esta posición ajustada no influye sobre la función ni sobre el uso del sensor.
En el menú «Ajustes», seleccione
1. «Interfaces externas»
2. «Función de entrada analógica AI1» ... «Función de entrada analógica AI4»
3. «Seleccionar posición del sensor».
Están disponibles las siguientes posiciones:
ƒ
Entrada analógica 1
ƒ
Entrada analógica 2
ƒ
Entrada analógica 3
ƒ
Entrada analógica 4
ƒ
BMS (gestión técnica centralizada)
ƒ
Alimentación
ƒ
Retorno
ƒ
Circuito primario 1
ƒ
Circuito primario 2
ƒ
Circuito secundario 1
ƒ
Circuito secundario 2
ƒ
Acumulador
ƒ
Ambiente
Establezca el punto
máximo de la curva característica
del valor real para el
sensor de temperatura.
