Instrucciones de instalación y funcionamiento Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D
Interfaces de comunicación: Ajuste y funcionamiento
Tipo de señal entrada analógica (AI3)
Para sensor de temperatura
PT1000
0–10 V
2–10 V
0 – 20 mA
4–20 mA

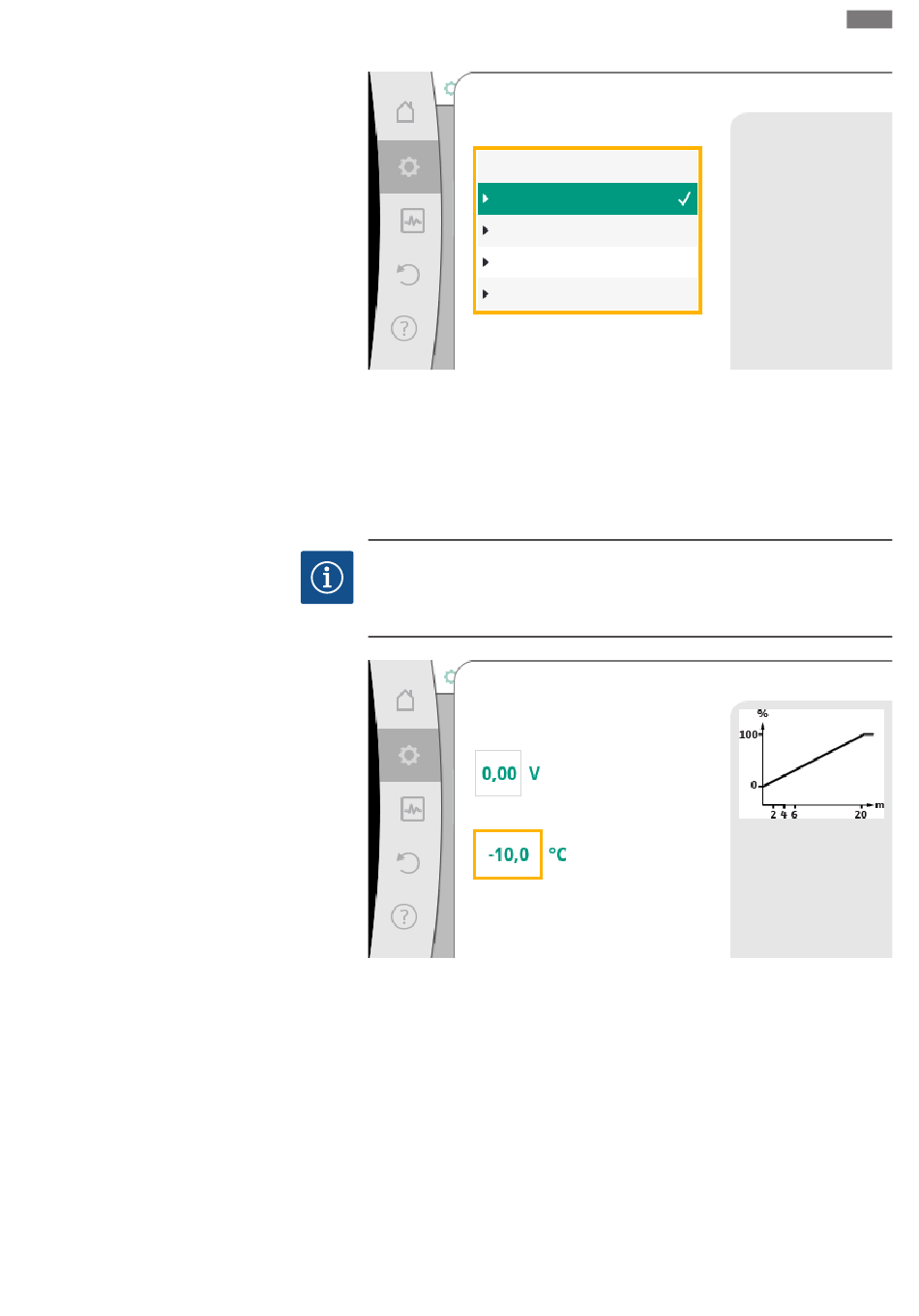

Fig. 84: Tipo de señal
Al seleccionar el tipo de señal «PT1000» han concluido todos los ajustes para la entrada
del sensor; el resto de los tipos de señal requieren más ajustes.
Para transferir los valores de señal analógica a los valores reales se define la rampa de
transferencia. Para ello se indica el punto de apoyo mínimo y máximo de la curva carac-
terística y en cada caso se incluyen los valores reales correspondientes (asignación de
señal mín./valor y asignación de señal máx./valor).
AVISO
Si la entrada analógica está configurada en el tipo de señal PT1000 para un sensor de
temperatura, para compensar la resistencia eléctrica en cables de sensor de más de
3 m se puede ajustar un «valor de corrección de temperatura».
Asignación de señal mín./valor
Entrada analógica (AI2)
Valor de la señal
Valor correspondiente
Fig. 85: Asignación de señal mín./valor de sensor de valor real
es
Configurar entrada analógica
para tipo de señal
0...10 V.
Establezca el punto
mínimo de la curva característica
del valor real para el
sensor de temperatura.
