5. Montage et raccordement des circuits électriques
AVERTISSEMENT ! Danger de mort par électrocution !
Ne jamais travailler sous tension

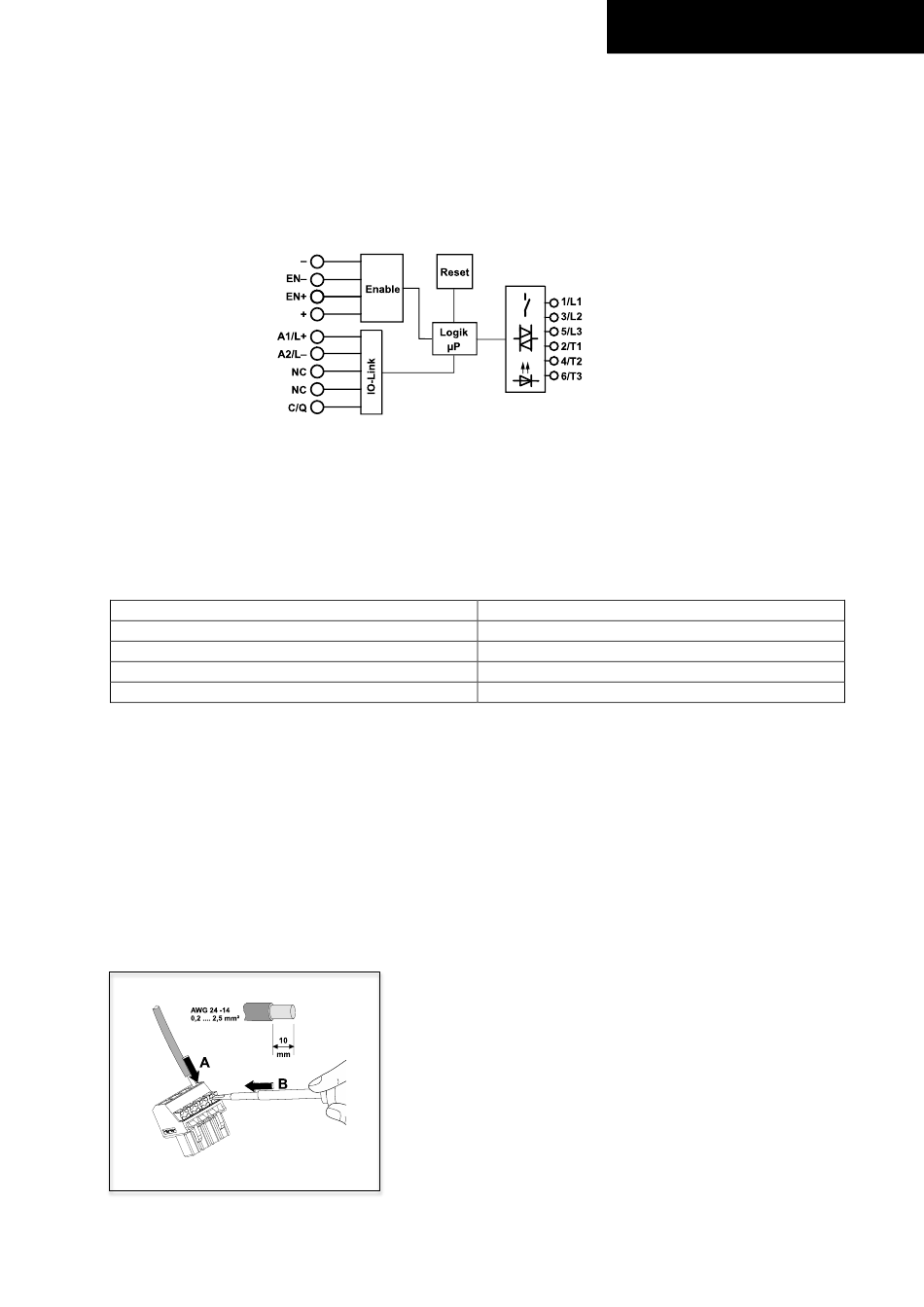

Schéma fonctionnel
Circuit principal
Le contact avec la source d'alimentation est établi en plaçant l'appareil sur le CrossBoard®, les
systèmes de barres ou les adaptateurs. Assurez-vous que les loquets sont nettement enclenchés.
La charge est connectée à l'appareil via le connecteur. La déconnexion involontaire du
connecteur doit être empêchée au moyen d'une décharge de traction. Faites attention à l'ordre
des phases.
Les informations suivantes s'appliquent aux fusibles utilisés.
16 A FF / gR (10 x 38 mm) / 10 kA / 500 V
16 A FF / gR (10 x 38 mm) / 50 kA / 500 V
20 A FF / gR (10 x 38 mm) / 5 kA / 400 V
20 A FF / gR (10 x 38 mm) / 50 kA / 500 V
30 A FF / MR (10 x 38 mm) / 30 kA / 500 V
Circuits de commande
Exploitez les entrées de tension d'alimentation de commande et de tension de commande avec
des modules d'alimentation électrique conformes à la norme IEC 61131-2 (ondulation résiduelle
de 5 % max.). Pour éviter le couplage inductif ou capacitif d'impulsions parasites avec de longs
câbles de commande, nous recommandons d'utiliser des câbles blindés.
Raccordements Push-in
Insérez les conducteurs rigides ou souples avec embouts directement dans le bornier (A). Les
conducteurs souples sans embout peuvent être mis en contact en toute sécurité en ouvrant
d'abord le ressort en appuyant sur le bouton (B). Le bouton (B) sert également à libérer le
conducteur.
Révision 1, version 01/2021
coordination type 2
coordination type 1
coordination type 2
coordination type 1
coordination type 1
