5. Montage und Anschluss der Stromkreise

WARNUNG! Lebensgefahr durch Stromschlag!
Niemals bei anliegender Spannung arbeiten

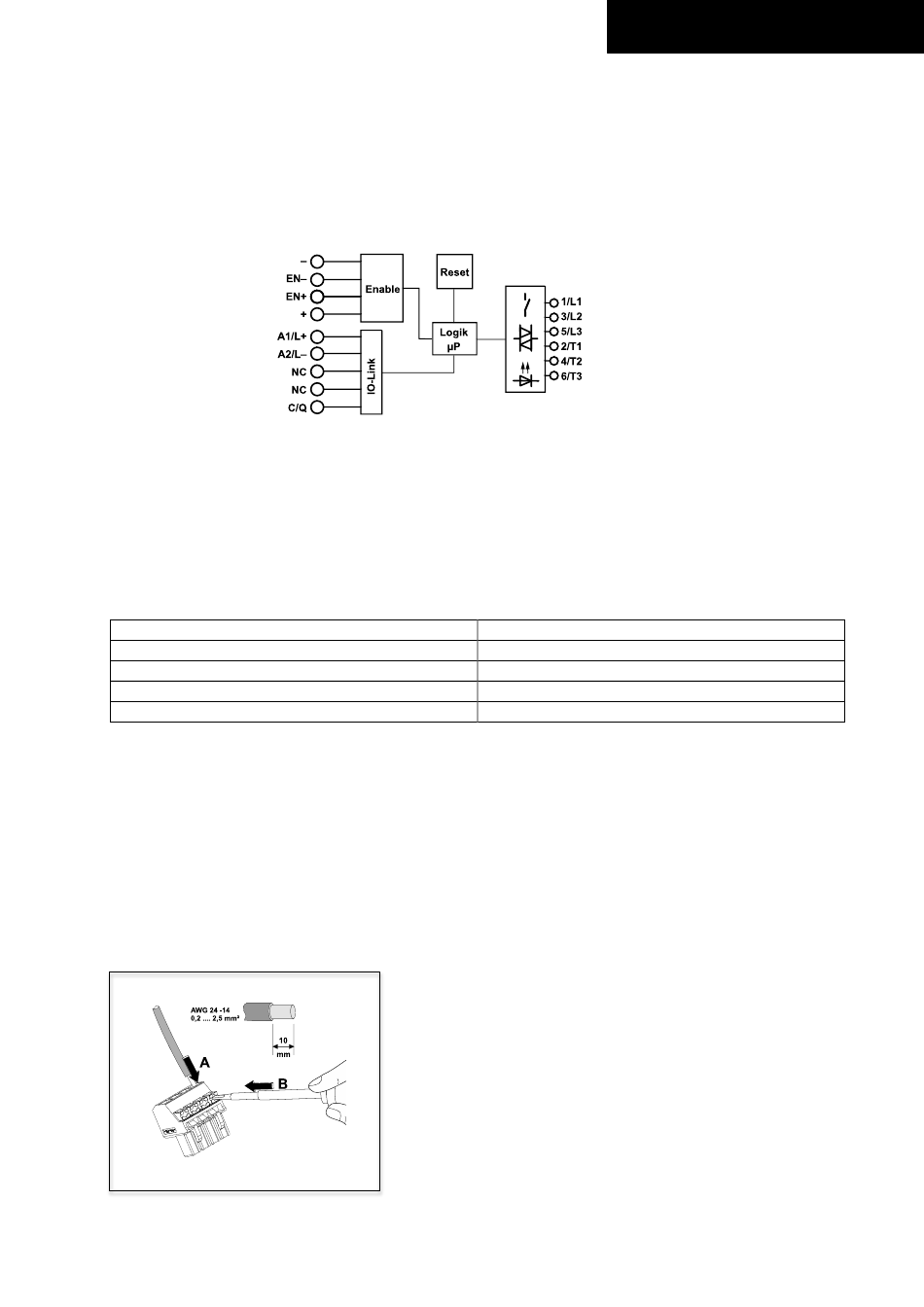

Blockschaltbild
Hauptstromkreis
Mit dem Aufsetzen auf das CrossBoard
die Kontaktierung zur Stromquelle hergestellt. Achten Sie darauf, dass die Verriegelungen
deutlich eingerastet sind.
Die Last wird über den Steckverbinder mit dem Gerät verbunden. Ein unbeabsichtigtes Lösen
des Steckverbinders muss durch Zugentlastung verhindert werden. Achten Sie auf die
Phasenfolge.
Für die eingesetzten Sicherungen gelten folgende Angaben.
16 A FF / gR (10 x 38 mm) / 10 kA / 500 V
16 A FF / gR (10 x 38 mm) / 50 kA / 500 V
20 A FF / gR (10 x 38 mm) / 5 kA / 400 V
20 A FF / gR (10 x 38 mm) / 50 kA / 500 V
30 A FF / MR (10 x 38 mm) / 30 kA / 500 V
Steuerstromkreise
Betreiben Sie die
Stromversorgungsmodulen gemäß IEC 61131-2 (max. 5 % Restwelligkeit). Um bei langen
Steuerleitungen die induktive bzw. kapazitive Einkopplung von Störimpulsen zu vermeiden,
empfehlen wir die Verwendung von abgeschirmten Leitungen.
Push-in-Anschlüsse
Starre oder flexible Leiter mit Aderendhülse stecken Sie direkt in den Klemmraum (A). Flexible
Leiter ohne Aderendhülse kontaktieren Sie sicher, indem Sie zuvor die Feder mit dem
Druckschalter (B) öffnen. Betätigen Sie ebenfalls den Druckschalter (B), um den Leiter zu lösen.
