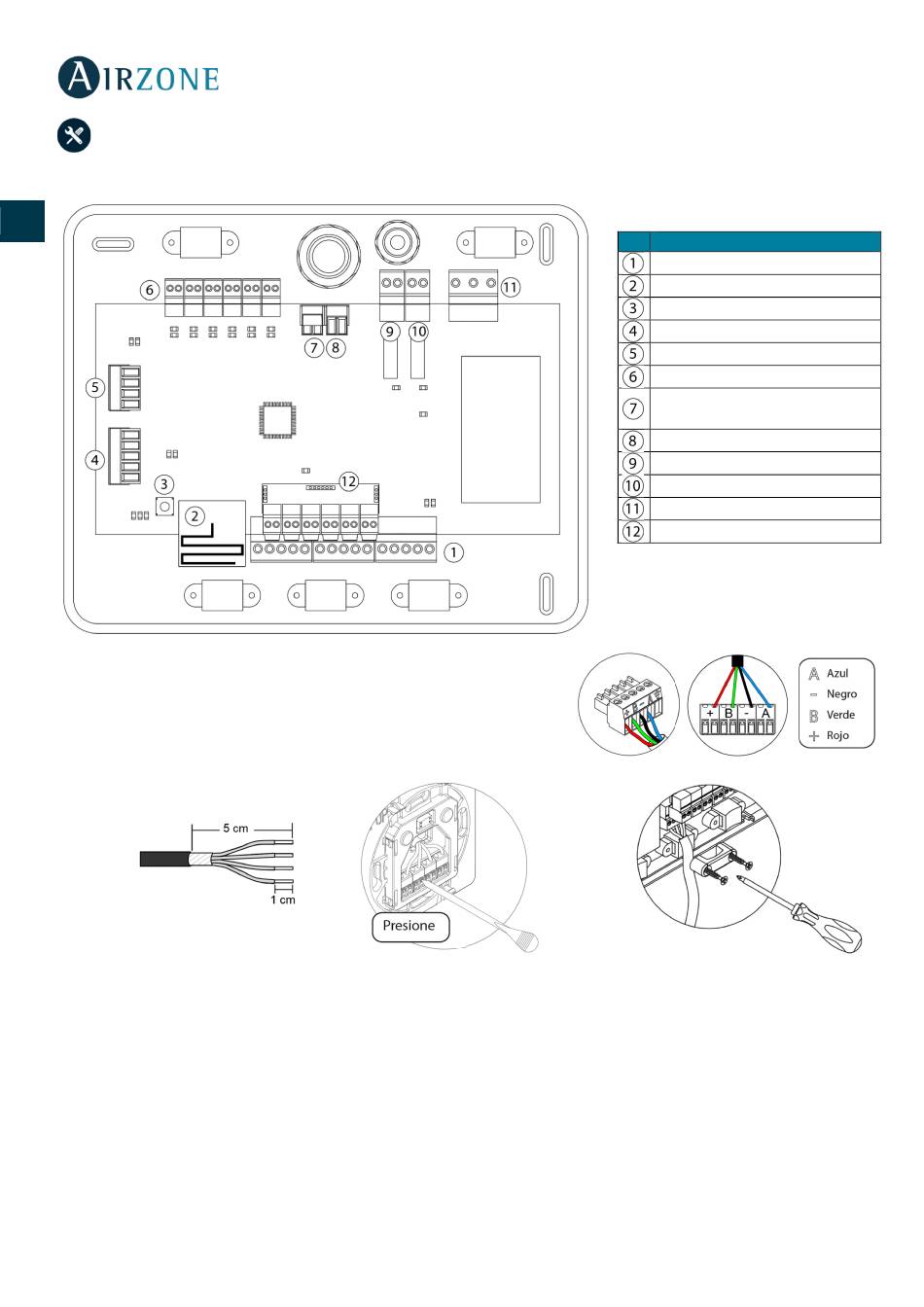

CONEXIÓN CENTRAL DEL SISTEMA
Importante: Respete el código de colores para todos los elementos del sistema.
ES
EN
FR
IT
PT
DE
1.- Conexión de los termostatos
Si su termostato es cable, conéctelo en cualquiera de las 3 bornas del bus de
conexión Airzone. La conexión se puede realizar tanto en modo bus como en
estrella. Utilice cable Airzone de 2x0,5+2x0,22 mm
torretas de la central para mayor seguridad.
En el caso de que su termostato sea radio, compruebe que se ha insertado la batería.
2.- Conexión con equipo de conductos
Para la conexión al equipo de conductos, siga las indicaciones de la ficha técnica de la pasarela. Se recomienda instalar el
termostato del equipo.
3.- Otros periféricos (AZCE6OUTPUT8, AZX6CCP, AZX6WEBSCLOUD [C/R],...)
Para la conexión y configuración de otros periféricos, siga las instrucciones indicadas en la ficha técnica de los mismos.
Importante: Para elementos con alimentación externa a 110/230 Vac, solo es necesario conectar los polos "A" y "B" del bus
para las comunicaciones.
8
2 . Fije los cables en las
Nº Descripción
Bus de conexión Airzone
Módulo de radio
SW1
Bus domótico
Bus máquina
Salidas de motor
Entrada alarma (normalmente
cerrada)
Sonda temperatura
VMC/Caldera
Relé paro-marcha AA
Alimentación
Módulo On/Off
Importante: Para el control de las
entradas del módulo On/Off se debe
utilizar cable apantallado.
