Não requer manutenção.
Para acessar toda a documentação técnica, autodiagnósticos, perguntas frequentes, vídeos de
montagem e configuração do sistema, cettificados e a declaração de conformidade, acesse a
ES
EN

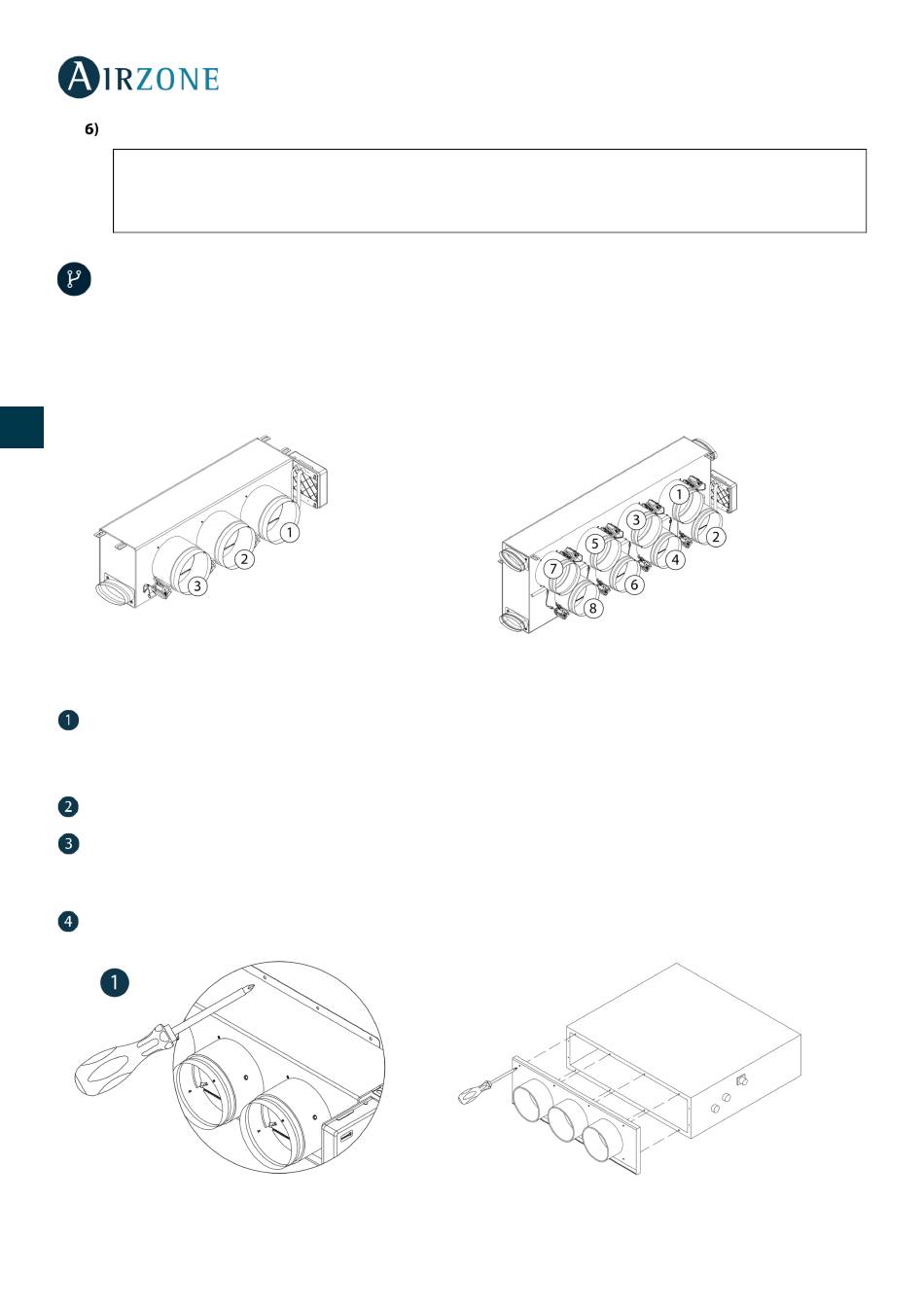

MONTAGEM EASYZONE

FR Importante: Recomenda-se isolar todas as peças metálicas do Easyzone que ficam em contacto com o exterior para evitar
condensação.
IT Lembre-se: As motorizações estão numeradas do seguinte modo:
Plenums de 2 a 6 comportas
PT
DE

MONTAGEM NA UNIDADE INTERIOR

Localize as brocas de fixação. Caso estejam cobertas, utilize uma chave de fenda para descobri-las e facilitar a fixação do
Easyzone na unidade.
Importante: Caso a parte frontal da unidade tenha adaptadores circulares, retire-os e monte o adaptador fornecido.
Posicione o Easyzone na boca de impulsão do equipamento e fixe-o com parafusos.
Depois de fixar os parafusos, isole o encaixe de conexão para evitar a formação de condensação. Utilize faixas de material
isolante (lã de vidro ou de espuma de polietileno) de 25 mm de espessura. A largura destas faixas de isolamento é de 97 mm
para o plenum motorizado Standard padrão e de 37 mm para o plenum motorizado Baixo perfil.
Fixe o Easyzone ao teto através das linguetas das extremidades com hastes rosqueadas.
70
secção de Produtos da web Myzone: myzone.airzone.pt/productos/
Plenums de 7 e 8 comportas
