Utilización de las opciones
Leyenda
Valores medidos de la tensión
1
arterial sistólica y diastólica así
como la frecuencia cardíaca en
el momento seleccionado;
a su vez, botón para cambiar
entre distintas
representaciones gráficas
Curvas de tensión sistólica y
2
diastólica y de frecuencia
cardíaca
10
Leyenda
Representación gráfica de los
1
ajustes de RR®
Tasa de UF en el momento
2
seleccionado
Valor de referencia para la tasa
3
de UF en el momento
seleccionado
Tensión arterial sistólica en el
4
momento seleccionado
Tensión arterial sistólica
5
durante el tiempo de
tratamiento
Cursor
6
Linea de referencia para la tasa
7
de UF siempre que la duración
del tratamiento siga el curso
previsto
Flechas para seleccionar el
8
tiempo
9 Tasas de UF bombeada
10-12

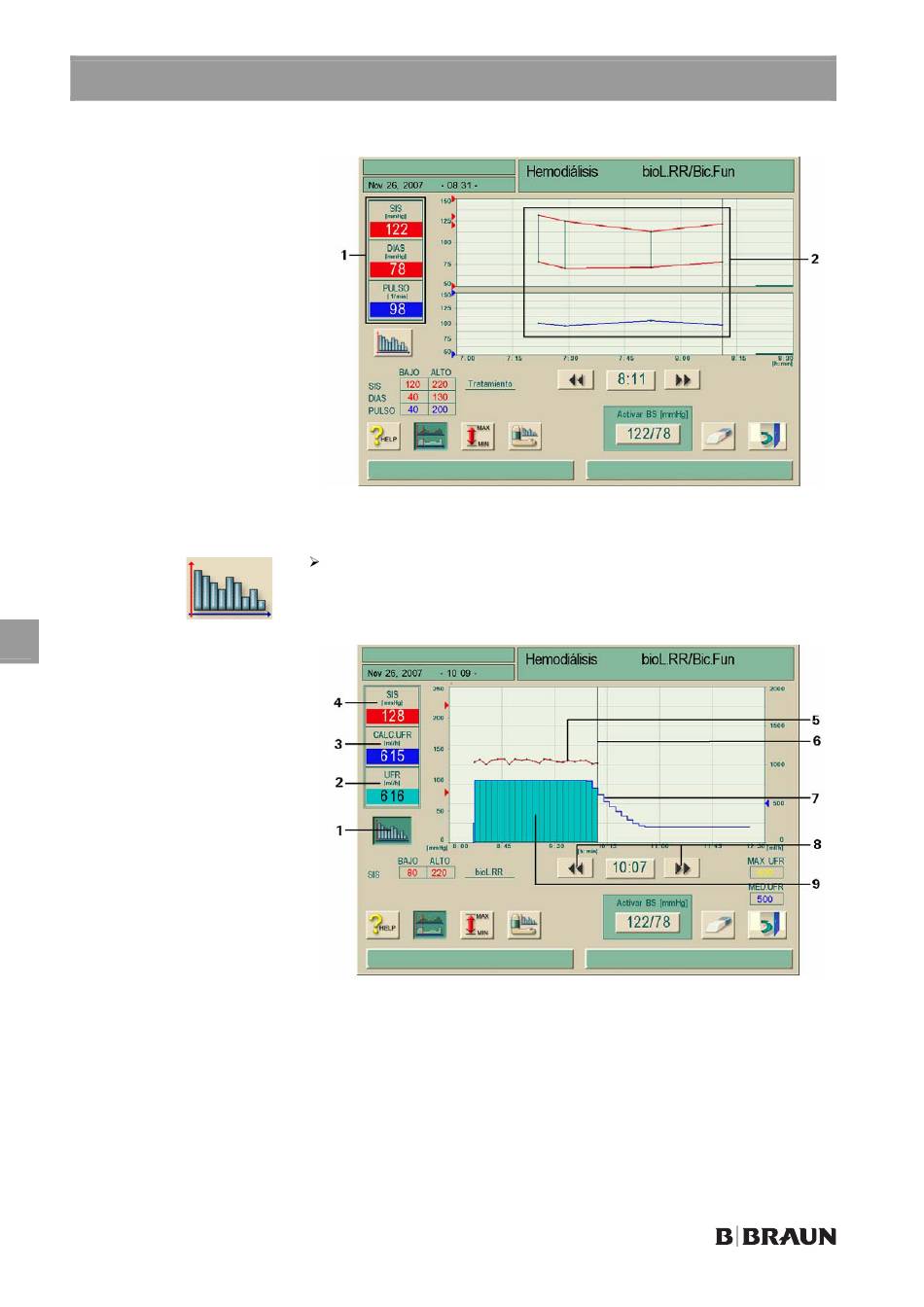

Fig. 10-7 Representación gráfica de la tensión arterial y la frecuencia cardíaca
Pulsar el icono.
Se visualiza la siguiente pantalla que muestra los parámetros de bioLogic RR®:
Fig. 10-8 Representación gráfica del curso de la ultrafiltración
